Opis produktu: Grove - czujnik temperatury i wilgotności DHT22 (AM2302)
Moduł zawiera popularny czujnik umożliwiający pomiar temperatury i wilgotności powietrza. Na płytce znajdują się również niezbędne do poprawnego działania układu: rezystor oraz kondensator filtrujący napięcie zasilania. Czujnik można obsługiwać przy pomocy mikrokontrolera lub dowolnego zestawu uruchomieniowego, np. Arduino. Przed użyciem należy zapoznać się z dokumentacją.
|
Produkt kompatybilny z Arduino Producent udostępnia przykładowy program dla Arduino. Przewodnik użytkownika można znaleźć w naszym serwisie. |

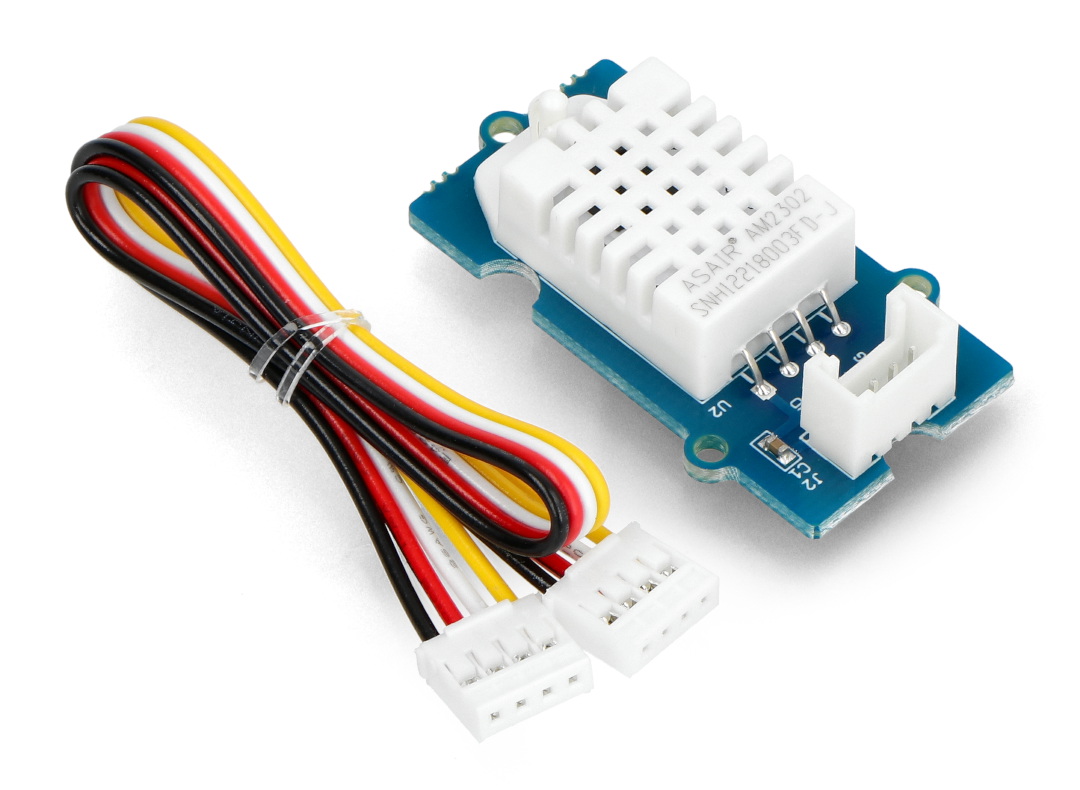

W zestawie znajduje się przewód połączeniowy z wtykiem Grove.
Parametry czujnika temperatury i wilgotności
- Czujnik AM2302 (DHT22)
- Napięcie zasilania: od 3,3 V do 6 V
- Nie wymaga dodatkowych elementów zewnętrznych
- Przewód połączeniowy w zestawie
- Wymiary modułu: 40 x 15 x 10 mm
- Temperatura
- Zakres pomiarowy: od -40 °C do +80 °C
- Rozdzielczość: 8-bitów (0,1 °C)
- Dokładność: ± 0,5 °C
- Wilgotność:
- Zakres pomiarowy: od 5 % do 99 % RH
- Rozdzielczość: 8-bitów (±0,3 % RH)
- Dokładność: ±2 %RH*
*RH - Wilgotność względna wyrażana w procentach. Jest to stosunek rzeczywistej wilgoci w powietrzu do maksymalnej jej ilości, którą może utrzymać powietrze w danej temperaturze.
Do modułu dołączony jest przewód połączeniowy z wtykiem Grove.

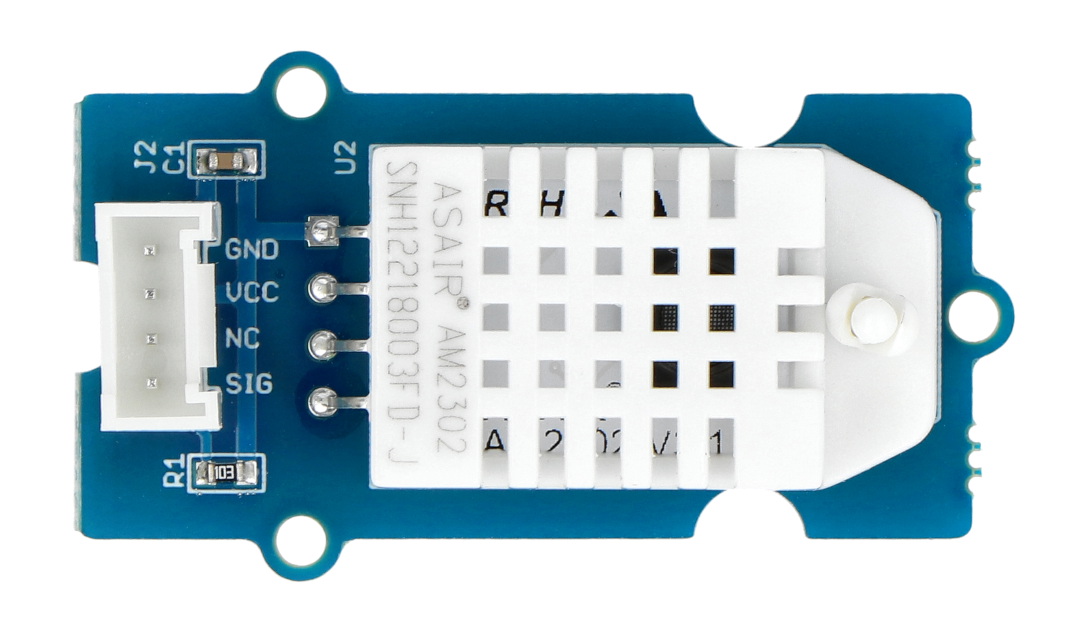

Przykład podłączenia i opis wyprowadzeń
Układ zawiera wszystkie, niezbędne do poprawnego działania czujnika komponenty pasywne. Moduł wystarczy podłączyć za pomocą przewodów z dowolnym mikrokontrolerem w następujący sposób:
- VCC ( + ) - napięcie zasilania z zakresu: od 3,3 V do 5,5 V
- GND ( - ) - masa układu
- NC - niepodłączone.
- SIG - wyjście cyfrowe podłączane do wejścia mikrokontrolera
