Arduino i obsługa czujnika temperatury i

Arduino i obsługa czujnika temperatury i wilgotności DHT22



Moduł DHT22 służy do pomiaru temperatury oraz wilgotności powietrza. Prezentowany przykład pokazuje w jaki sposób wykorzystać jego możliwości za pośrednictwem Arduino.

W przykładzie zostały zastosowane następujące elementy:

Podłączenie DHT22 z Arduino:

W celu odczytania wartości temperatury i wilgotności z czujnika należy połączyć układ z Arduino w następujący sposób:



Pin DHT22 Pin Arduino
VCC 5 V
DATA 2
GND GND





W przypadku samego czujnika bez modułu, należy dodatkowo podciągnąć linię danych do Vcc przez rezystor, w tym przypadku 4,7 kΩ (jak na poniższym schemacie).







Schemat połączenie czujnika DHT22 z Arduino Uno.





Schemat połączenie czujnika DHT22 (wersja z modułem) z Arduino Uno.

Program do Arduino

Na początku bibliotekę należy dodać do środowiska Arduino (Szkic -> Include Library -> Add .ZIP Library...).

W przykładzie został wykorzystany następujący kod:



  1.
  2.
  3.
  4. #include "dht.h"
  5.
  6. dht DHT22;
  7.
  8. #define DHT22PIN 2    //przypisanie pinu 2 Arduino jako odczyt z sensora
  9.
  10. void setup()
  11. {
  12.   Serial.begin(115200);                    //inicjalizacja monitora szeregowego
  13.   Serial.println("Program testowy DHT22");
  14.   Serial.println();
  15. }
  16.
  17. void loop()
  18. {
  19.   int chk = DHT22.read(DHT22PIN);         //sprawdzenie stanu sensora, a następnie wyświetlenie komunikatu na monitorze szeregowym
  20.
  21.   Serial.print("Stan sensora: ");
  22.   switch (chk)
  23.   {
  24.     case DHTLIB_OK:
  25. 		Serial.print("OKt");
  26. 		break;
  27.     case DHTLIB_ERROR_CHECKSUM:
  28. 		Serial.println("Błąd sumy kontrolnej");
  29. 		break;
  30.     case DHTLIB_ERROR_TIMEOUT:
  31. 		Serial.println("Koniec czasu oczekiwania - brak odpowiedzi");
  32. 		break;
  33.     default:
  34. 		Serial.println("Nieznany błąd");
  35. 		break;
  36.   }
  37.   Serial.print("Wilgotnosc (%): ");              //wyświetlenie wartości wilgotności
  38.   Serial.print((float)DHT22.humidity, 2);
  39.   Serial.print("tt");
  40.   Serial.print("Temperatura (C): ");           //wyświetlenie temperatury
  41.   Serial.println((float)DHT22.temperature, 2);
  42.
  43.   delay(1000);                                  //opóźnienie między kolejnymi odczytami - 1 s
  44. }

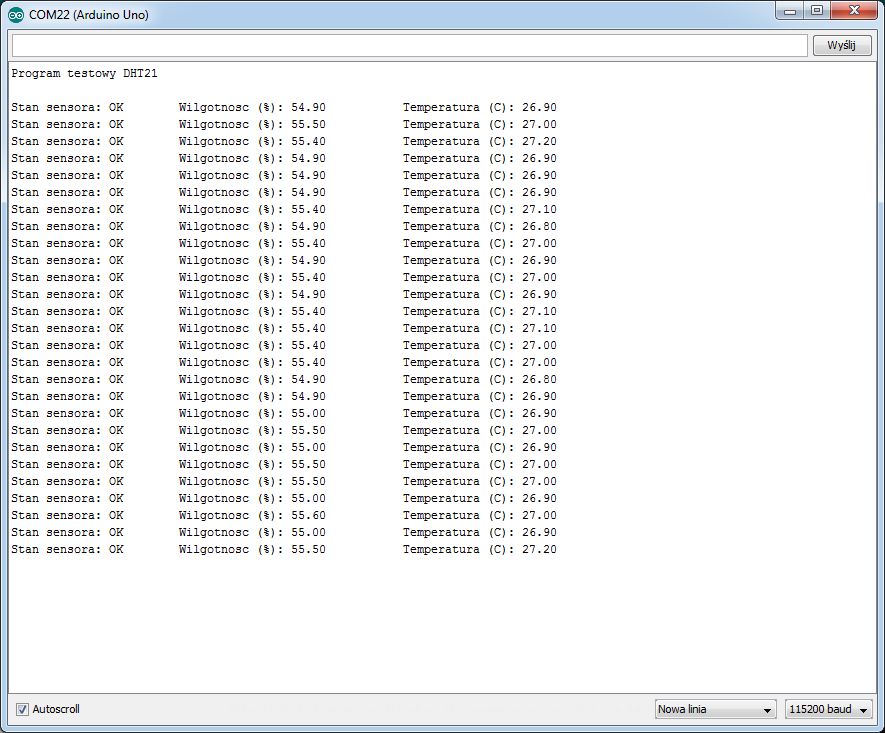

Wynik działania tego programu możemy zaobserwować na screenie:



Zrzut ekranu szeregowego monitora.
