Opis produktu: Thermal Camera HAT - moduł z kamerą termowizyjną IR do Raspberry Pi - 80 x 62 px, 45 FOV - USB C - Waveshare 25288
Moduł kamery termowizyjnej na podczerwień oferuje zaawansowaną rozdzielczość 80 x 62 pikseli oraz hybrydową technologię mikrobolometru i piksela termopary, co pozwala na dokładne wykrywanie i analizę rozkładu temperatury obiektów w polu widzenia. Wyposażony w złącze USB C, zapewnia kompatybilność z Raspberry Pi, komputerami z systemem Windows i telefonami z systemem Android. Thermal Camera HAT umożliwia detekcję rozkładu podczerwieni obiektów, konwersję danych na temperaturę powierzchniową oraz generowanie obrazów termalnych. Moduł zapewnia precyzyjne monitorowanie temperatury w zakresie od -20°C do 400°C z dokładnością ± 2°C i polem widzenia wynoszącym 45° x 45°. Dzięki zastosowaniu technologii bez migawki, moduł umożliwia ciągłą pracę oraz strumieniowanie wideo termowizyjnego z maksymalną częstotliwością 25 klatek na sekundę.

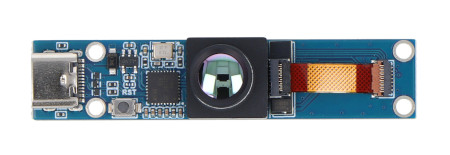

Thermal Camera HAT - moduł z kamerą termowizyjną IR do Raspberry Pi - 80 x 62 px, 45 FOV - USB C - Waveshare 25288.
Kamera oferuje rozdzielczość 80 x 62 px.
Główne cechy modułu
- Wykorzystuje hybrydową technologię mikrobolometru i pikseli termopary, zapewniającą wysoką jakość obrazu.
- Posiada macierz pikseli o rozmiarze 80 x 62, umożliwiającą dokładne wykrywanie rozkładu promieniowania podczerwonego.
- Brak migawki umożliwia ciągłą pracę oraz przesył strumienia wideo termicznego.
- Zapewnia niski poziom szumów i wysoką dokładność pomiaru temperatury dzięki Noise Equivalent Temperature Difference (NETD) na poziomie 150 mK.
- Obsługuje przesył strumienia wideo termicznego o maksymalnej szybkości 25 klatek na sekundę (FPS).
- Oferuje szeroki zakres zastosowań, w tym monitorowanie temperatury w czasie rzeczywistym, termowizję, inteligentne systemy domowe i przemysłowe, kontrolę temperatury, bezpieczeństwo oraz analizę temperatury małych obiektów.
- Wsparcie dla Raspberry Pi, PC oraz telefonów z systemem Android.
- Łatwa integracja w różnorodne aplikacje przemysłowe oraz systemy inteligentnej kontroli.
Zasada działania kamery termowizyjnej
Kamera termowizyjna działa na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty w polu widzenia. Wykorzystuje hybrydową technologię mikrobolometru i pikseli termopary, która umożliwia precyzyjne wykrywanie i pomiar temperatury obiektów. Piksele termopary rejestrują zmiany temperatury, a mikrobolometr konwertuje te dane na obraz termowizyjny. Dzięki brakowi migawki, kamera pracuje ciągle, co pozwala na monitorowanie temperatury w czasie rzeczywistym. Otrzymany obraz termowizyjny może być przesyłany w formie strumienia wideo z maksymalną szybkością do 25 klatek na sekundę, co umożliwia bieżącą analizę i kontrolę procesów przemysłowych oraz innych zastosowań wymagających precyzyjnego monitorowania temperatury.
Urządzenie umożliwia detekcję rozkładu podczerwieni obiektów, konwersję danych na temperaturę powierzchniową oraz generowanie obrazów termalnych.
Połączenie modułu z Raspberry Pi 5.
Zastosowania modułu kamery termowizyjnej
- Monitorowanie temperatury w czasie rzeczywistym: moduł umożliwia ciągłe monitorowanie temperatury w różnych warunkach, co jest przydatne w procesach przemysłowych, automatyce, kontroli jakości i wielu innych dziedzinach.
- Diagnostyka termiczna: dzięki możliwości generowania obrazów termalnych, moduł znajduje zastosowanie w diagnostyce termicznej, np. do wykrywania usterek w instalacjach elektrycznych, systemach HVAC, czy budynkach.
- Bezpieczeństwo i kontrola: wykorzystanie kamery termowizyjnej do monitorowania temperatury może pomóc w zapewnieniu bezpieczeństwa w różnych aplikacjach, takich jak detekcja pożarów, kontrola przepływu ludzi w budynkach publicznych, czy wykrywanie wycieków gazów.
- Przemysł: w przemyśle kamera termowizyjna może być używana do monitorowania procesów produkcyjnych, identyfikacji problemów związanych z ciepłem lub chłodem, oraz do kontroli jakości produktów.
Specyfikacja techniczna Thermal Camera HAT
- Napięcie zasilania: 5 V
- Zakres pomiarowy: od -20°C do 400°C
- Dokładność pomiaru: +/- 2°C (temp. otoczenia od 10°C do 70°C)
- Pole widzenia FoV: 45° x 45°
- Matryca IR: 80 x 62
- Pobór prądu: 61 mA przy 5 V
- Zakres długości fali: od 8 μm do 14 μm
- Częstotliwość odświeżania: 25 FPS
- Temperatura pracy: od -20°C do 85°C
- Wymiary: 62 x 13 mm

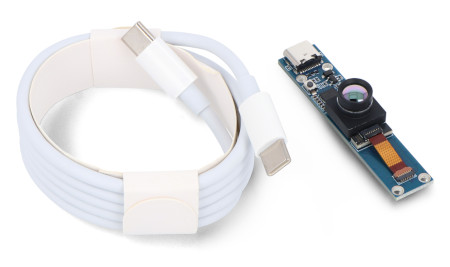

Zawartość zestawu.
