Opis produktu: 4-kanałowa nakładka HAT do monitorowania prądu, napięcia i mocy do Raspberry Pi - I2C / SMBus - Waveshare 17539
Nakładka HAT do monitorowania prądu, napięcia i mocy została zaprojektowana z myślą o równoczesnym pomiarze parametrów w czterech niezależnych kanałach. Moduł wykorzystuje układ pomiarowy INA219, który mierzy napięcie magistrali, spadek napięcia na rezystorze bocznikowym oraz udostępnia wyniki do dalszej analizy przez interfejs I2C / SMBus. Wbudowany 12-bitowy ADC oraz precyzyjne rezystory pomiarowe 0,1 Ω 1% zapewniają powtarzalne i stabilne odczyty, przydatne zarówno w prototypowaniu, jak i w zastosowaniach produkcyjnych. Dzięki standardowemu złączu 40-pin GPIO jest kompatybilny z szeroką gamą płytek Raspberry Pi.

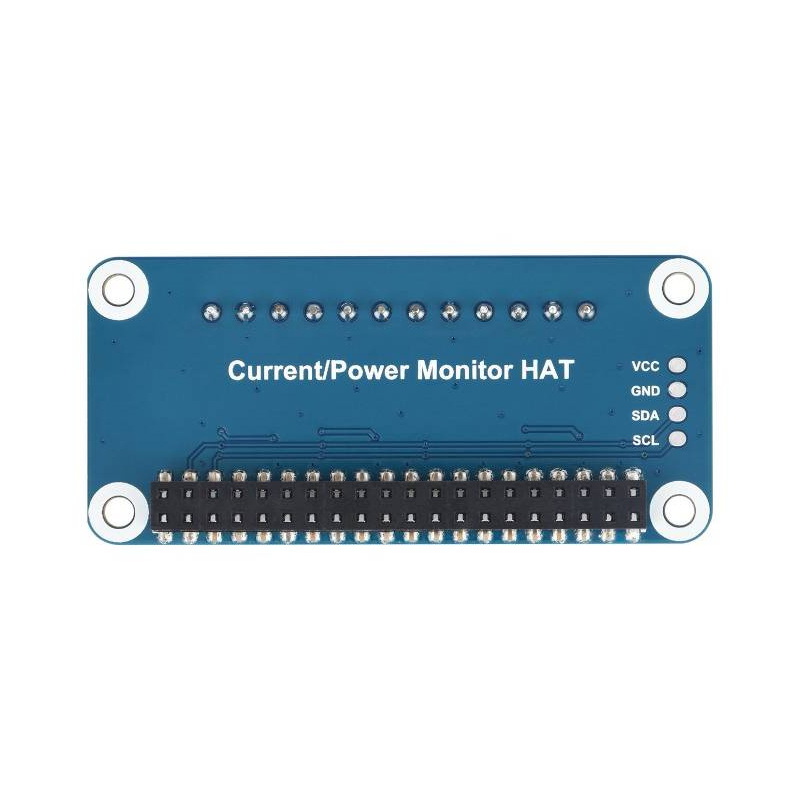

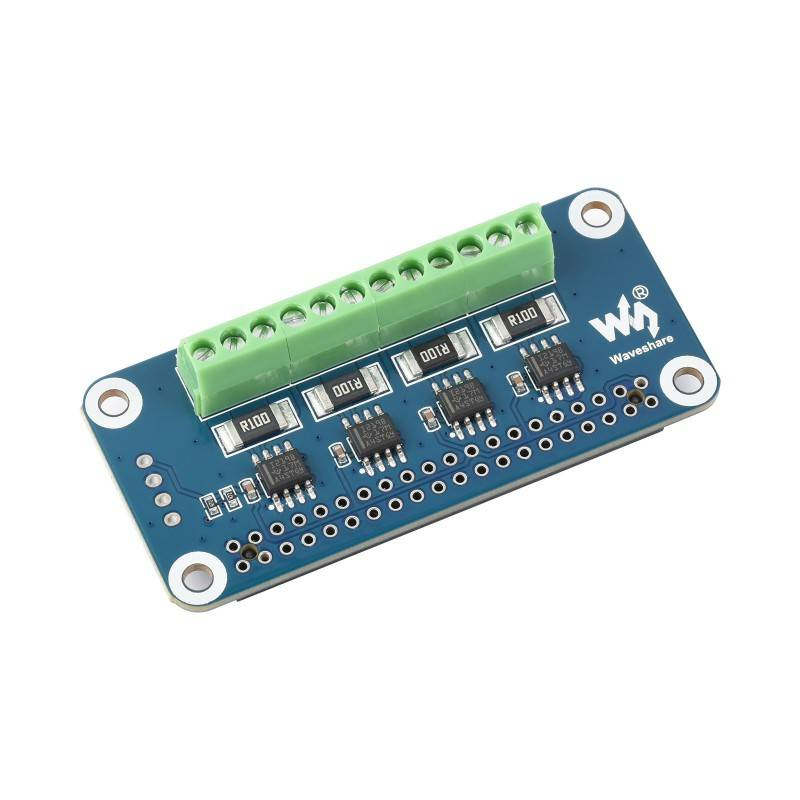

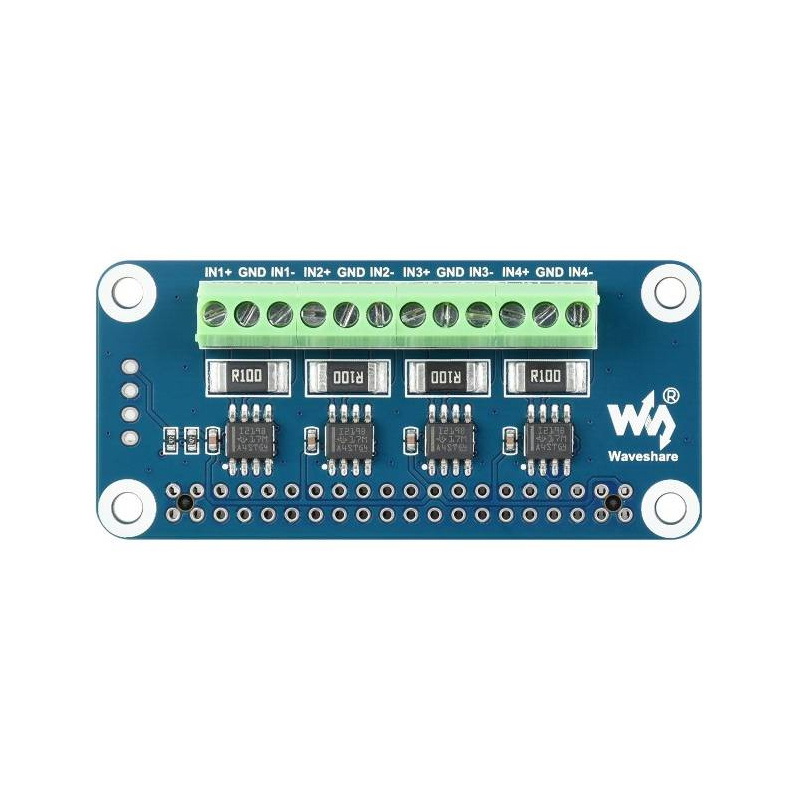

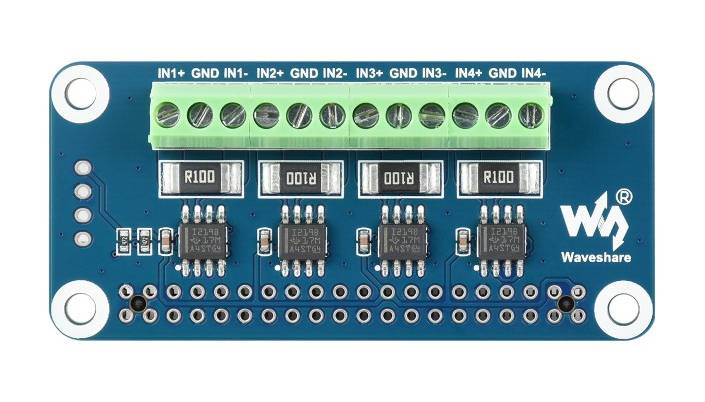

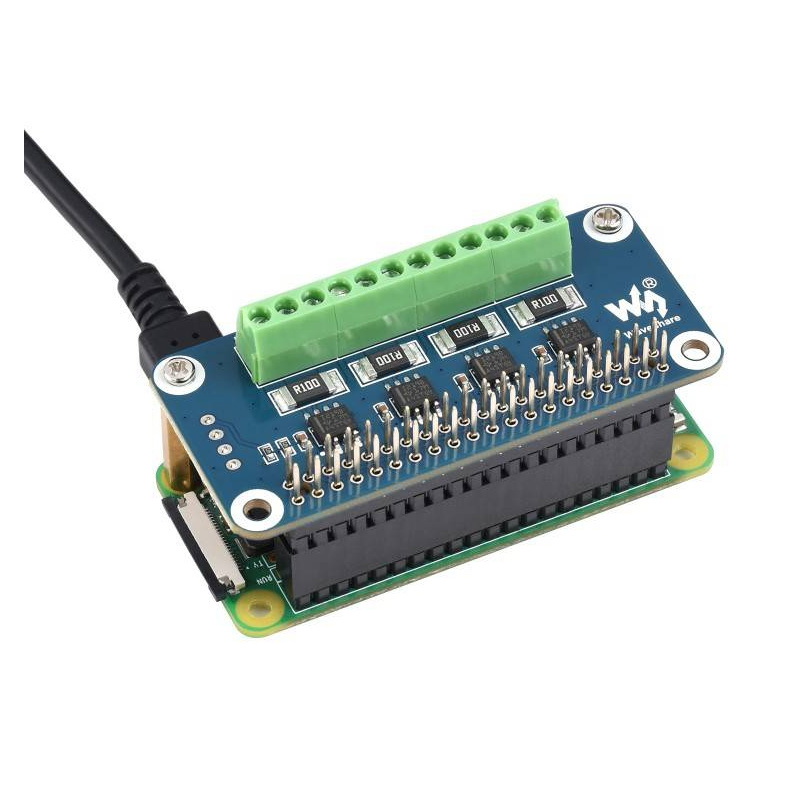

4-kanałowa nakładka HAT do monitorowania prądu, napięcia i mocy do Raspberry Pi - I2C / SMBus - Waveshare 17539.

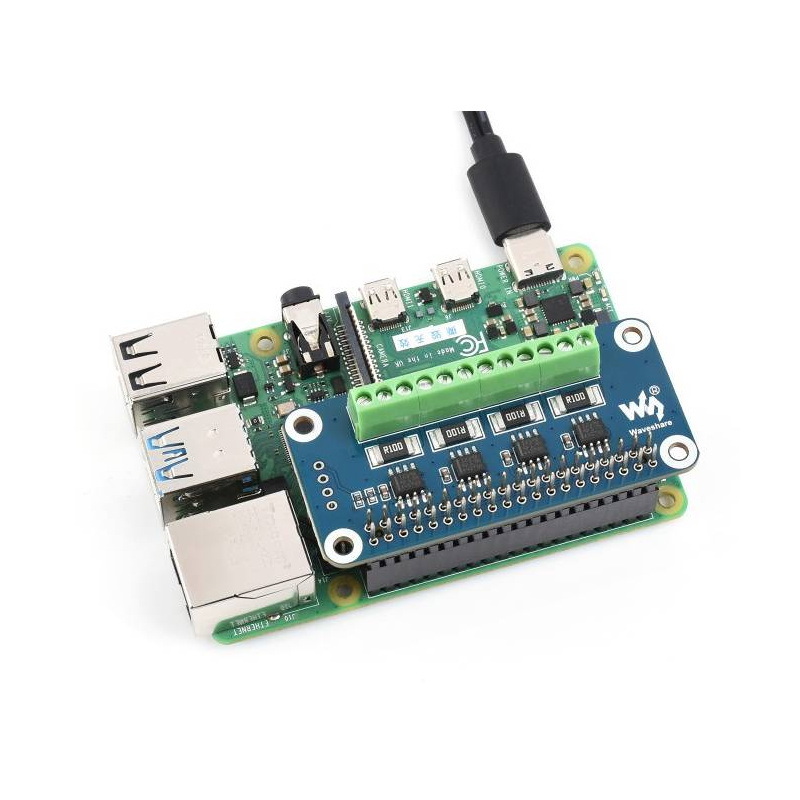

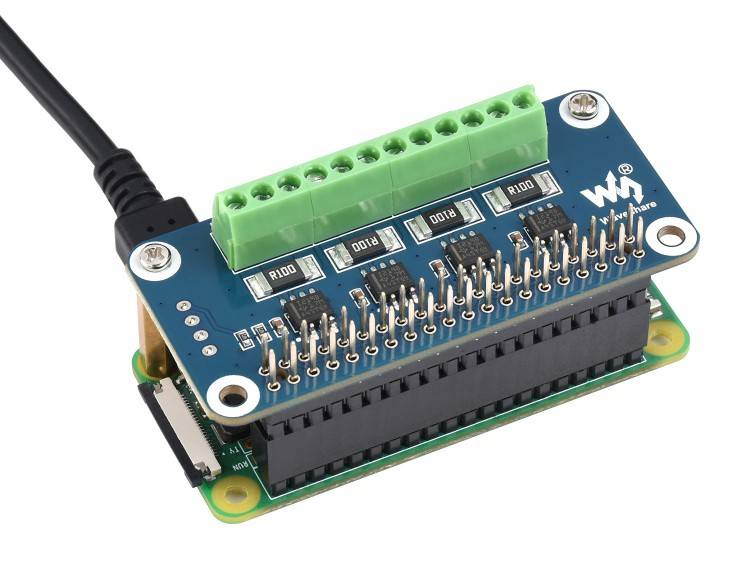

Standardowe złącze rozszerzeń 40-pin GPIO obsługuje różne płytki z serii Raspberry Pi.
Główne cechy nakładki HAT
- 4 kanały pomiarowe: umożliwiają jednoczesne monitorowanie czterech obwodów DC
- Interfejs I2C / SMBus: prosta komunikacja z Raspberry Pi i kompatybilność z wieloma platformami
- Zakres napięcia od 0 V do 26 V: pozwala testować i kontrolować różne źródła zasilania
- Pomiar prądu do 3,2 A: obsługa prądu dwukierunkowego w każdym kanale
- Rezystor pomiarowy 0,1 Ω 1%: zwiększa dokładność i stabilność pomiaru
- 12-bitowy ADC: umożliwia wiarygodne odczyty w zastosowaniach testowych i pomiarowych
- Wyliczanie mocy: moduł pozwala uzyskać wartość mocy bez dodatkowych obliczeń po stronie aplikacji
- Złącze 40-pin GPIO: zgodność z rodziną płytek Raspberry Pi
Specyfikacja techniczna nakładki
- Typ: 4-kanałowa nakładka HAT do monitorowania prądu, napięcia i mocy (DC)
- Układ pomiarowy: INA219
- Napięcie zasilania: 3,3 V / 5 V
- Interfejs: I2C / SMBus
- Rezystor pomiarowy: 0,1 Ω 1%
- Zakres pomiaru napięcia: od 0 V do 26 V
- Zakres pomiaru prądu: ± 3,2 A
- Rozdzielczość: 0,8 mA (zakres ±3,2 A) lub 0,1 mA (zakres ±400 mA)
- Liczba kanałów: 4
- Otwory montażowe: 3 mm
- Wymiary: 65 x 30 mm
Zawartość zestawu
- 1x 4-kanałowa nakładka HAT do monitorowania prądu, napięcia i mocy dla Raspberry Pi
- 1x Listwa żeńska 2x20-pin
- 1x Zestaw śrub montażowych

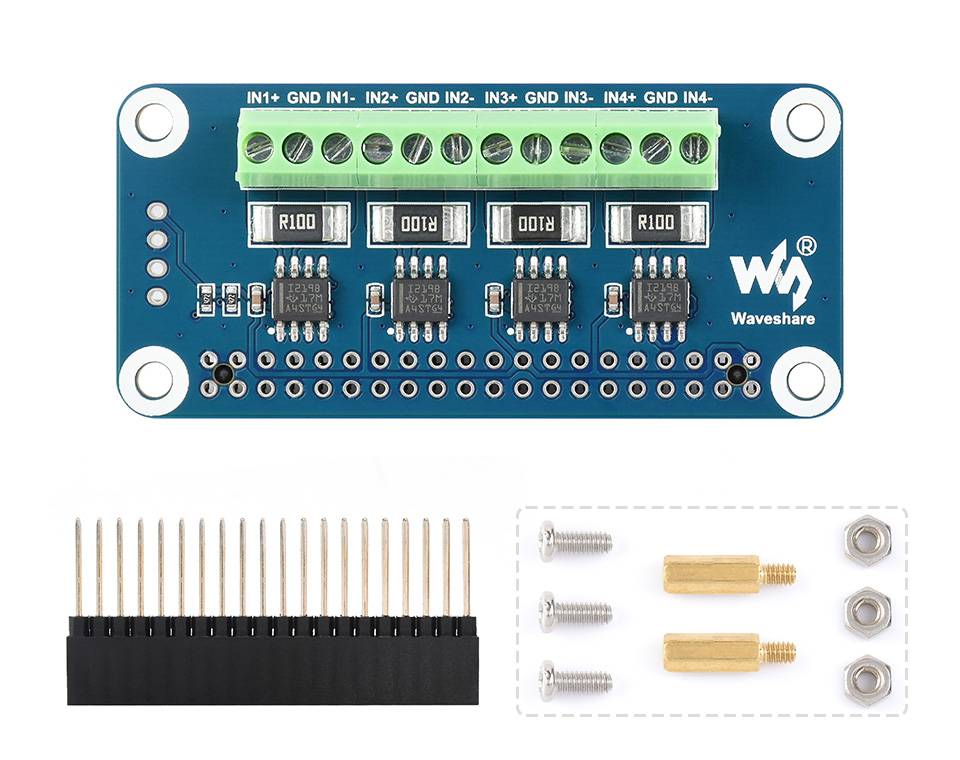

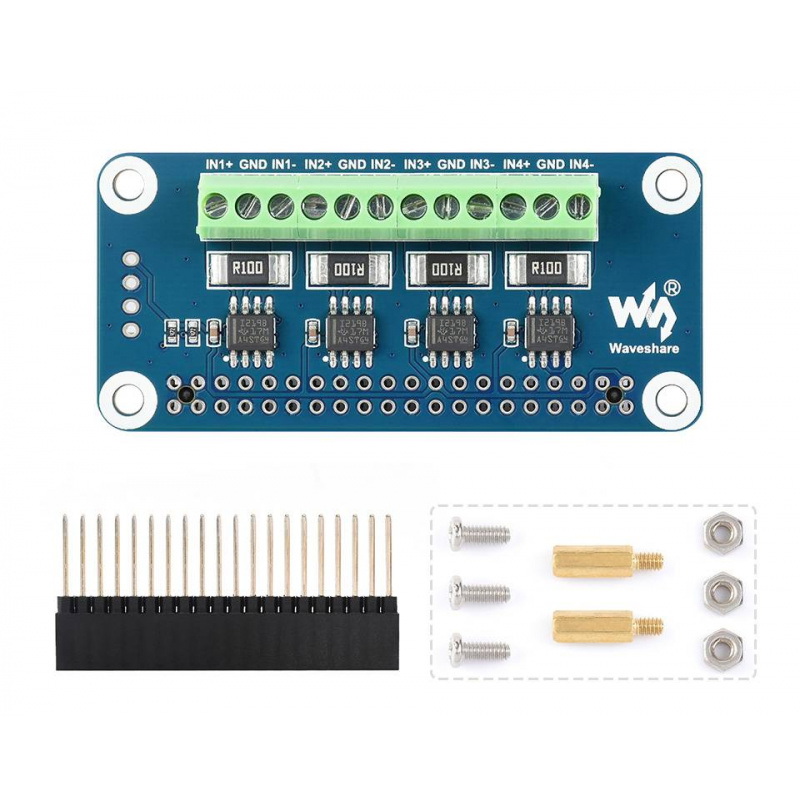

Elementy wchodzące w skład zestawu.
