Czytnik linii papilarnych - z STM32F205 32-bit - Waveshare 8552

Indeks: WSR-05622 EAN: 5904422352844

Moduł z czytnikiem linii papilarnych komunikujący się poprzez interfejs szeregowy UART (RX, TX). Posiada pamięć, w której można zapisać do 1000 odcisków palców różnych osób oraz wyeksportować do komputera bądź innego czytnika. Urządzenie składa się z dwóch modułów.

Czytnik linii papilarnych - z STM32F205 32-bit - Waveshare 8552
299,00 zł
243,09 zł netto
Zapłać później
Dostawa 2 szt. zaplanowana na 2024-05-31
Oczekiwanie na dostawę
Producent: Waveshare

Opis produktu: Czytnik linii papilarnych - z STM32F205 32-bit

Moduł z czytnikiem linii papilarnych wyposażony w 32-bitowy mikrokontroler STM32F205, komunikujący za pomocą prostych komend wysyłanych poprzez interfejs szeregowy UART (RX, TX). Czujnik posiada pamięć, umożliwiającą zapis do 1000 odcisków palców oraz przesył danych w postaci zdjęć bądź bazy wzorców do komputera za pośrednictwem przejściówki USB-UART, mikrokontrolera lub innego czytnika.

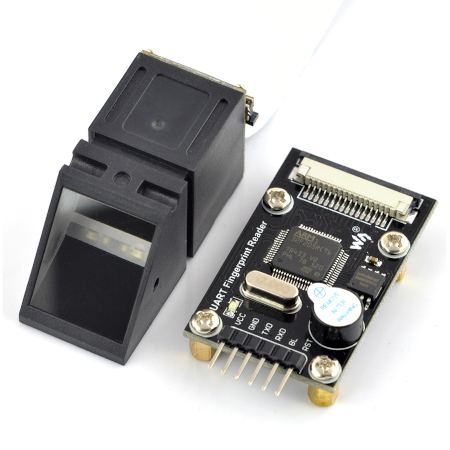

czytnik linii papilarnych

Moduł współpracuje z mikrokontrolerami wyposażonymi w interfejs szeregowy (linie RX, TX), w tym również z Arduino oraz minikomputerem Raspberry Pi.



Producent przygotował aplikację dla systemu Windows oraz przykładowy kod wraz z biblioteką dla STM32.



Wyprowadzenia

Układ posiada sześć wyprowadzeń:



Pin Opis
VCC Napięcie zasilania od 3,3 V do 7,5 V.
GND Masa układu.
TX Interfejs szeregowy UART - nadajnik.
RX Interfejs szeregowy UART - odbiornik.
BL Sterowanie podświetleniem, najczęściej niepodłączony.
RST Reset układu.



Specyfikacja

  • Mikroprocesor: STM32F205
  • Napięcie zasilania: od 3,3 V do 7,5V
  • Optyczny sensor HD
  • Pojemność pamięci: 1000 odcisków
  • Prąd pracy: do 50 mA
  • Czas wprowadzania i dopasowania: poniżej 0,5 s
  • Tryby dopasowania: 1:1, 1:N
  • Formaty wyjściowe:
    • ID użytkownika
    • Obraz
    • Cecha
  • 10 poziomów bezpieczeństwa
  • Interfejs komunikacji: UART
  • Temperatura pracy: od -20 °C do 60 °C
  • W zestawie 6-pinowy przewód z końcówkami żeńskimi
  • Wymiary modułu: 45,72 x 28,19 mm



Test 3
Szerokość opakowania 7 cm
Wysokość opakowania 3 cm
Głębokość opakowania 8 cm
Masa opakowania 0.01 kg
