Opis produktu: Pojemnościowy czytnik linii papilarnych All-in-One (E) - z ARM Cortex - UART - prostokątny - Waveshare 22059
Zintegrowany, pojemnościowy czytnik linii papilarnych od firmy Waveshare. Został wyposażony w interfejs UART. Czytnik oparty jest na wysoce wydajnym procesorze Cortex z komercyjnymi algorytmami odcisków palców o wysokim poziomie bezpieczeństwa oraz obsługuje rejestrowanie odcisków palców, akwizycję obrazów, wyszukiwanie funkcji, generowanie i przechowywanie szablonów, dopasowywanie odcisków palców i wiele innych.

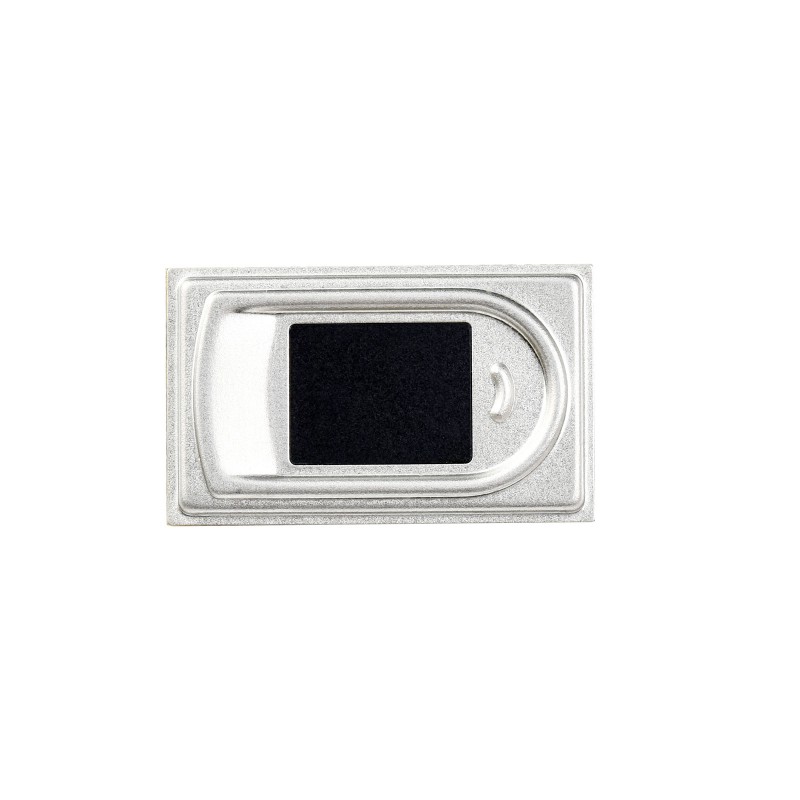

Pojemnościowy czytnik linii papilarnych All-in-One (E) - z ARM Cortex - UART - prostokątny - Waveshare 22059.
Pojemnościowy czytnik linii papilarnych All-in-One od Waveshare.
Główne cechy modułu czytnika linii papilarnych
- Przeznaczony także dla początkujących - łatwy w użyciu za pomocą kilku prostych poleceń, bez konieczności wiedzy na temat technologii odcisków palców ani struktury wewnętrznej modułu
- Komercyjny algorytm odcisków palców, stabilna wydajność, szybka identyfikacja
- Bardzo czułe wykrywanie, wystarczy lekko dotknąć obszaru identyfikującego (bez naciskania) aby wyzwolić czytnik

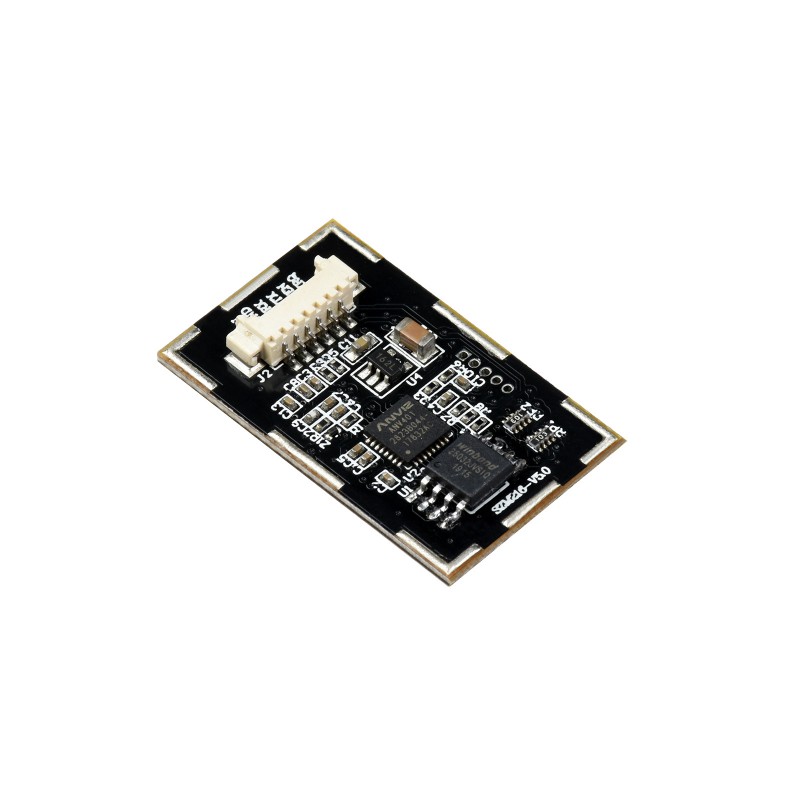

- Wysoce zintegrowany sprzęt, procesor i czujnik w jednym małym chipie, odpowiedni przede wszystkim do zastosowań o niewielkich rozmiarach
- Umożliwia swobodne wprowadzanie / wyprowadzanie obrazów odcisków palców, plików funkcji odcisków palców i innych działań związanych z odciskami palców
- Wyposażony w wbudowane złącze UART, łatwe do połączenia z platformami sprzętowymi, takimi jak STM32 i Raspberry Pi
Opis wyprowadzeń
- VIN - pin zasilania 3,3 V
- GND - masa układu
- RX - szeregowe wejście danych (poziom TTL)
- TX - szeregowe wyjście danych (poziom TTL)
- RST - pin RESET, interfejs kontroli uśpienia:
- poziom wysoki: zasilanie modułu - start
- niski poziom: wyłączenie modułu - uśpienie
- WAKE - pin wybudzenia, gdy pin RST jest w stanie niskim (uśpienie), moduł zostanie aktywowany, gdy palec dotknie powierzchni kolektora, przejdzie w stan wysoki

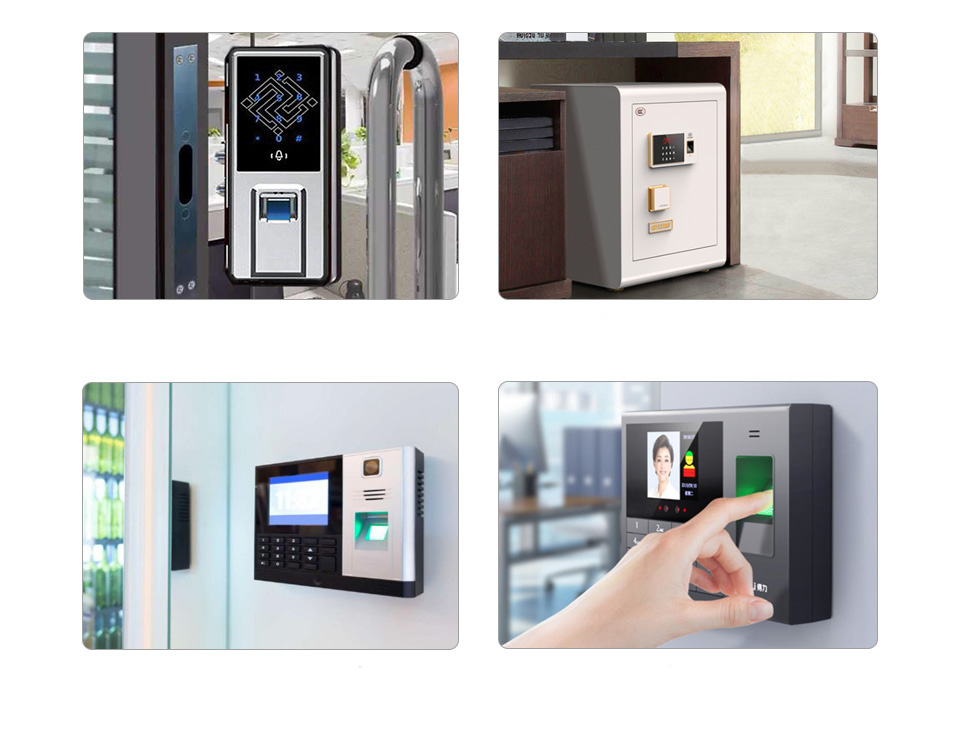

Zastosowanie czytnika odcisków palców.
Specyfikacja techniczna czytnika
- Typ: pojemnościowy czujnik dotykowy, czytnik linii papilarnych
- Obraz: 508 DPI
- Rozdzielczość: 160 x 160 px
- Skala szarości obrazu: 8
- Powierzchnia pomiarowa: 13,9 x 10,6 mm
- Pojemność linii papilarnych: 3000
- Czas dopasowania: < 200 ms (1:N i N ≤ 100)
- Wskaźnik fałszywej akceptacji: < 0,001%
- Współczynnik odrzucenia: < 0,1%
- Napięcie robocze: 3,3 V
- Prąd roboczy: < 50 mA
- Prąd uśpienia: < 16 uA
- ESD: wyładowanie kontaktowe 8KV / wyładowanie powietrza 15KV
- Interfejs komunikacyjny: UART
- Szybkość transmisji: 19200 bps
- Wymiary czujnika: 20,4 x 33,4 mm
Zawartość zestawu
- Pojemnościowy czytnik linii papilarnych All-in-One (E) - z ARM Cortex - UART - prostokątny

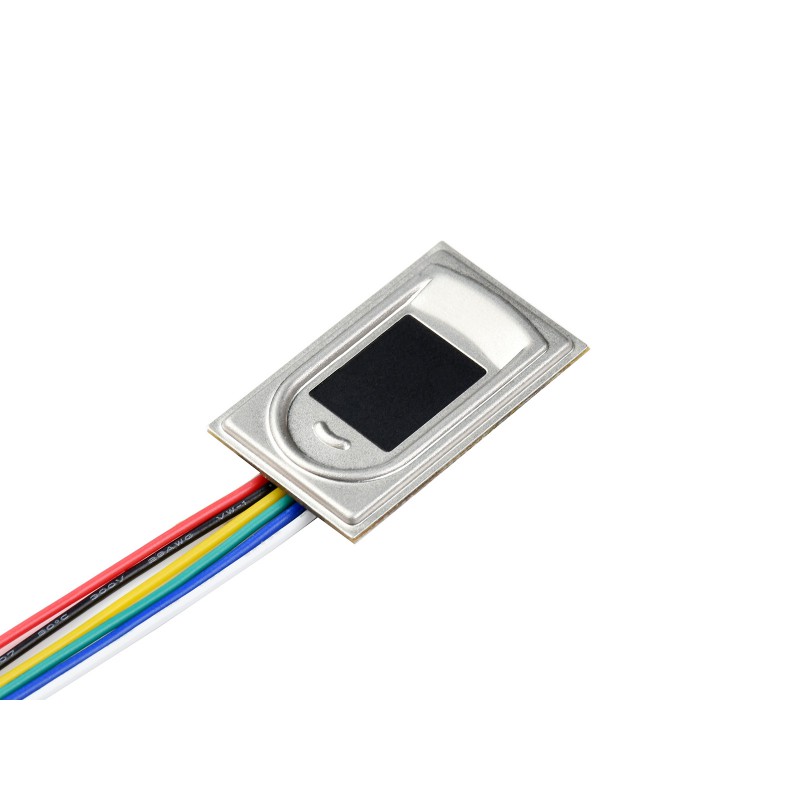

- Przewód połączeniowy 6-pin
