Opis produktu: Pojemnościowy czytnik linii papilarnych (B) - UART/USB - Waveshare 20679
Pojemnościowy czytnik linii papilarnych stworzony przez Waveshare. Moduł czytnika wyposażony został w złącze microUSB oraz interfejs UART. Oparty na wysoce wydajnym procesorze Cortex z komercyjnymi algorytmami odcisków palców o wysokim poziomie bezpieczeństwa oraz zaawansowanym, półprzewodnikowym sensorem linii papilarnych. Moduł został zaprojektowany jako inteligentny moduł rozszerzający możliwości projektu o rejestrowanie odcisków palców, przetwarzanie obrazów, generowanie i przechowywanie szablonów, dopasowywanie i wyszukiwanie odcisków palców. Zasilany napięciem od 3,3 V do 5 V.

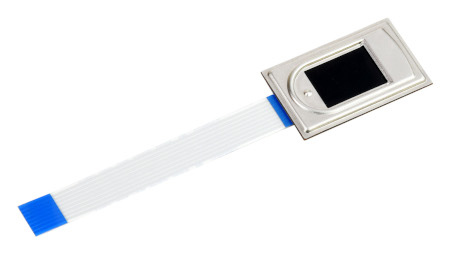

Pojemnościowy czytnik linii papilarnych.

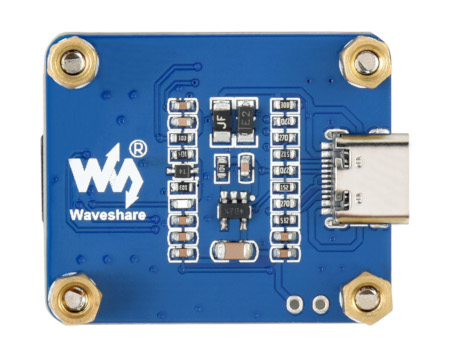

Czytnik linii papilarnych ze złączem microUSB.
Główne cechy modułu czytnika linii papilarnych
- Łatwy w użyciu za pomocą kilku prostych poleceń
- Komercyjny algorytm odcisków palców, stabilna wydajność, szybka identyfikacja
- Wrażliwe wykrywanie, wystarczy lekko dotknąć obszaru identyfikującego, bez naciskania
- Umożliwia swobodne wprowadzanie / wyprowadzanie obrazów odcisków palców, plików funkcji odcisków palców i innych działań związanych z odciskami palców
- Podwójna komunikacja, UART lub USB
Podłączenie modułu
Moduł wyposażony został w port microUSB oraz złącze 5-pin do komunikacji UART. Zasilany jest napięciem 3,3 V lub 5 V. Jego wyprowadzenia to:
- VCC - napięcie zasilania 3,3 V lub 5 V
- GND - masa układu
- TX - linia nadajnika UART
- RX - linia odbiornika UART
- RST - pin RESET

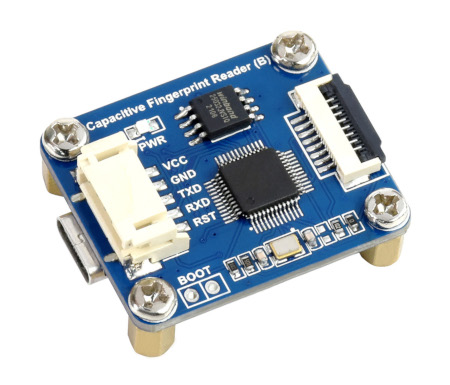

Wyprowadzenia modułu czytnika linii papilarnych.| Specyfikacja czytnika linii papilarnych | |
|---|---|
| Czujnik | Półprzewodnikowy (pojemnościowy) |
| Obraz | DPI 508 |
| Rozdzielczość | 208 x 288 px |
| Skala szarości | 256 (8-bit) |
| Powierzchnia pomiarowa | 14,6 x 10,6 mm |
| Pojemność linii papilarnych | 3000 |
| Poziom bezpieczeństwa | 1-5 konfigurowalne, 3 domyślnie, wyższa wartość, niższy FAR (False Acceptance RATE), ale wyższy FRR (False Rejection Rate) |
| Klucz szyfrowania | 64-bit |
| Szybkość zbierania obrazów | 20 fps |
| Czas dopasowania | 0,5 s |
| Pobór prądu | do 40 mA |
| Napięcie zasilania | 3,3 V lub 5 V |
| Port komunikacyjny | USB lub UART |
| ESD | SD IEC 61000-4-2 POZIOM 4 dodatni/ujemny wyładowanie powietrza 15KV |
| Szybkość transmisji | konfigurowalne: 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps 115200 bps domyślnie |
| Wymiary modułu | 34 x 28,5 mm |
| Wymiary czujnika | 33,4 x 20,4 mm |
Pojemnościowy czytnik linii papilarnych (B) - UART/USB - Waveshare 20679 Botland - Sklep dla robotyków
Opisywany czytnik linii papilarnych marki Waveshare jest wyposażony w dwa interfejsy komunikacyjne, czyli USB i UART. Kompaktowe rozmiary, niska waga i niskie zapotrzebowanie na energię elektryczną wynoszące do 40 mA sprawiają, że czytnik pojemnościowy doskonale sprawdza się w mobilnych projektach.
Wymiary powierzchni pomiarowej wynoszącej 14,6 mm x 10,6 mm i zapewniają komfortowe użytkowanie.
Dodatkowe informacje o pojemnościowym czytniku linii papilarnych producenta Waveshare
Opisywany czujnik pojemnościowy charakteryzuje się uniwersalnym zastosowaniem. Doskonale nadaje się do projektów, których głównym założeniem jest kontrola dostępu.
W kategorii czytniki linii papilarnych oferujemy szeroki asortyment niezwykle czułych czytników linii papilarnych, nazywanych potocznie skanerami palca. Oprócz modeli pojemnościowych, dostępne są także precyzyjne i szybkie czujniki ultradźwiękowe.
