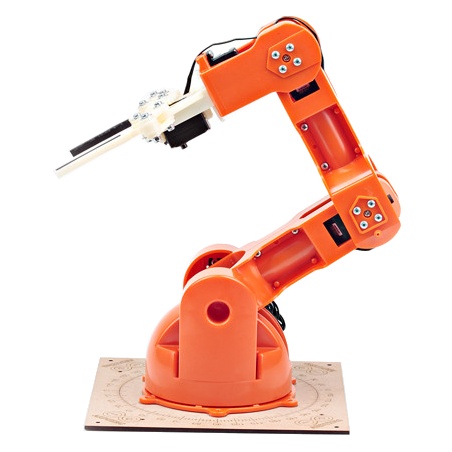

Ramię robota Braccio TinkerKit + sterownik Arduino Shield

Indeks: ROB-06362 EAN: 7630049200609
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

Ramię robota do samodzielnego montażu wyposażone w 6 serwomechanizmów. W zestawie znajduje się również dedykowany kontroler Braccio w postaci nakładki na Arduino oraz niezbędne elementy montażowe.  Urządzenie zasilane jest napięciem 5 V, pobiera prąd do 5 A.

1 095,00 zł
890,24 zł netto

Dostępny, wysyłka 24h!
(Sprawdź dostępność)
Wysyłka 24h
30 dni na zwrot
Producent: Arduino
Kompatybilny z: Arduino

Opis produktu: Ramię robota Braccio TinkerKit + sterownik Arduino Shield

Ramię robota do samodzielnego montażu wyposażone w 6 serwomechanizmów. W zestawie znajduje się również dedykowany kontroler Braccio w postaci nakładki na Arduino oraz niezbędne elementy montażowe.  Urządzenie zasilane jest napięciem 5 V, pobiera prąd do 5 A (w zestawie znajduje się zasilacz).





Po złożeniu ramienia, w celu sprawdzenia poprawności działania, wystarczy uruchomić przykładowy program testBraccio90 bezpośrednio ze środowiska Arduino IDE, w sekcji Braccio examples.



Główne cechy

  • Zestaw do samodzielnego montażu, kompatybilny z płytkami Arduino
  • Sterownik w postaci nakładki na Arduino: Braccio Shield
  • 4 serwomechanizmy o momencie do 3,8 kg*cm
  • 2 serwomechanizmy o momencie do 14,5 kg*cm
  • W zestawie znajduje się zasilacz 5 V / 5 VA
  • Dostępne przykładowe programy bezpośrednio ze środowiska Arduino IDE
  • Dostępny szczegółowy przewodnik użytkownika
  • Przykładowe zastosowania: śledzenie obiektu przy pomocy kamery, obrót ekranu podczas wideokonferencji, śledzenie słońca z panelem słonecznym





Zapoznaj się z przewodnikiem użytkownika!

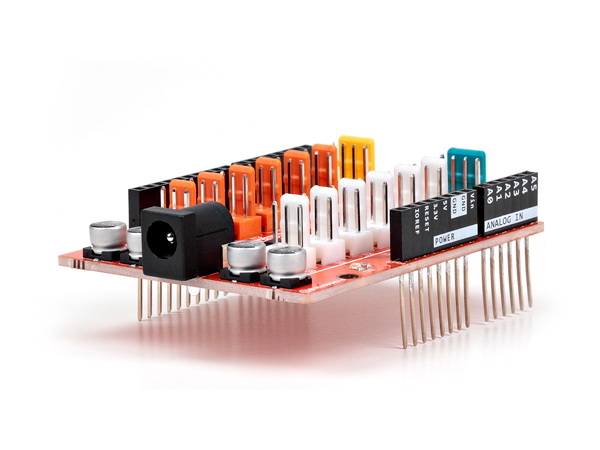

Sterowanie - Arduino Shield

W zestawie znajduje się sterownik w postaci nakładki do Arduino, tzw. Braccio Arduino Shield. Urządzenie może kontrolować 6 silników / serwomechanizmów o poborze prądu do 1,1 A dla gniazd M1 - M4 oraz 0,75 A dla gniazd M5 i M6. Nakładka jest kompatybilna z płytkami:

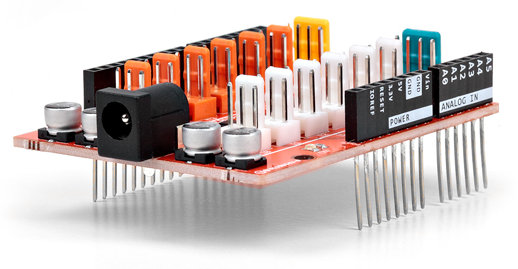

Sterownik robota Arduino
Sterownik ramienia, nakładka na Arduino - Braccio Shield.



Wykorzystane wyprowadzenia Arduino

Wyprowadzenie

Braccio

Wyprowadzenie

Arduino



Wyprowadzenie

Braccio

Wyprowadzenie

Arduino

M1 11   I1 A1 (15)
M2 10   I2 A2 (16)
M3 9   I3 A3 (17)
M4 6   I4 A4 (18)
M5 5   I5 A5 (19)
M6 3   I2C (TWI) SDA, SCL
I0 A0 (14)   SERIAL RX0, TX0





Montaż ramienia - wideo poradnik

Sposób montażu urządzenia można znaleźć w przewodniku użytkownika oraz zamieszczonym poniżej filmie.





Specyfikacja ramienia robota

  • Napięcie zasilania: 5 V
  • Pobór prądu: do 5 A
  • Maksymalny udźwig: 150 g dla ramienia 32 cm
  • Maksymalna wysokość: 800 mm
  • Maksymalna szerokość: 520 mm
  • Szerokość podstawy: 140 mm
  • Masa po złożeniu: 792 g
  • Serwomechanizm SR43:
    • Sterowanie: sygnał PWM
    • Moment obrotowy: 12,2 kg dla 4,8 V, 14,5 kg dla 6,0 V
    • Prędkość: 0,2 s/60° dla 4,8 V, 0,18 s/60° dla 6,0 V
    • Podwójnie łożyskowane, metalowe
    • Zakres obrotu: 180°
    • Typ złącza: Fatuba
    • Wymiary: 42,0 x 20,5 x 39,5 mm
    • Masa: 62 g
  • Serwomechanizm SR311:
    • Sterowanie: sygnał PWM
    • Moment obrotowy: 3,1 kg dla 4,8 V, 3,8 kg dla 6,0 V
    • Prędkość: 0,14 s/60° dla 4,8 V, 0,12 s/60° dla 6,0 V
    • Podwójnie łożyskowane, metalowe
    • Zakres obrotu: 180°
    • Typ złącza: Fatuba
    • Wymiary: 31,3 x 16,5 x 28,6 mm
    • Masa: 27 g
  •  Zasilacz: 5 V / 5 A (w zestawie)



W zestawie:

  • 1x nakładka na Arduino Braccio Shield (moduł główny Arduino należy nabyć osobno)
  • 1x zasilacz 5 V / 5 A
  • 6x serwomechanizmy:
    • 2x Serwo SR311
    • 4x Serwo SR431
  • 21x plastikowe elementy
  • 1x śrubokręt
  • zestaw śrubek i nakrętek
  • 1x opakowanie
