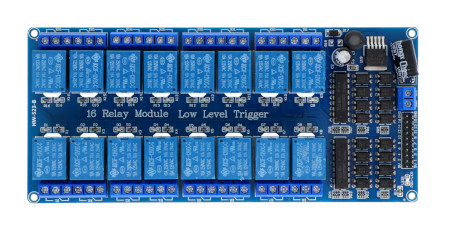

Opis produktu: Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 12 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego. Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
Podłączenie
Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Przekaźnik posiada następujące wyprowadzenia
- 5V - zasilanie optoizolatora
- GND - masa układu
- IN1 ... IN16 - wejścia sterujące przekaźników, załączone staniem niskim
- Złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.

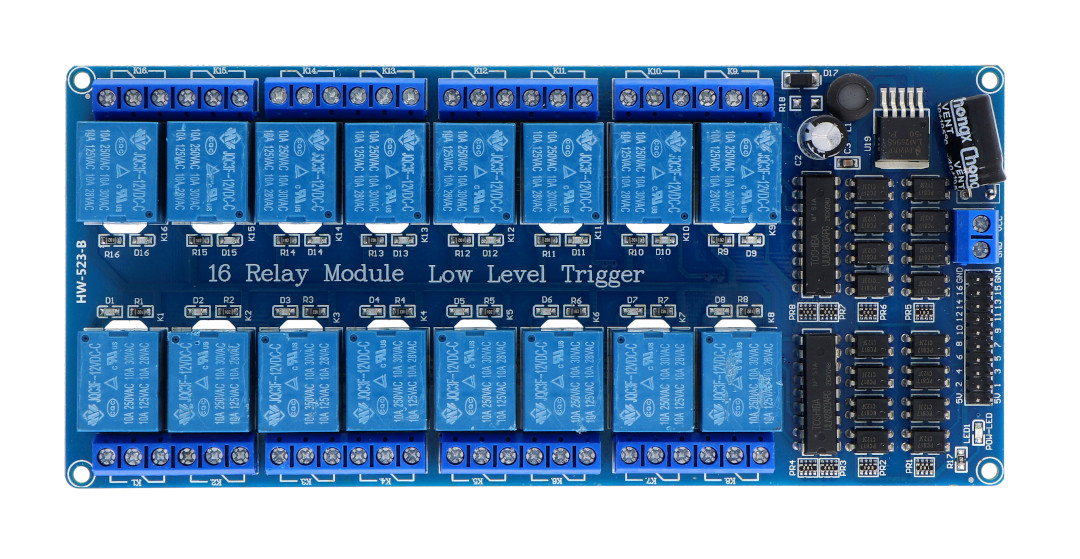

Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 12 V.
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych, w tym silników
Specyfikacja
- Napięcie zasilania VCC: 12 V
- Załączany stanem niskim
- Pobór prądu każdego z wejść: ok. 60 mA
- Przekaźnik JQC3F-12VDC-C (dokumentacja)
- Napięcie cewki: 12 V
- Maksymalne napięcie styków: 250 VAC, 110 VDC*
- Maksymalny prąd: 10 A
- Izolacja optoelektroniczna
- 16 diod LED sygnalizującyh załączenie przekaźników
- Wymiary płytki: 177 x 80 mm
- Masa: 225 g
- Średnica otworów montażowych: 3 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.
Uniwersalny i elastyczny sterownik obciążeń sieciowych

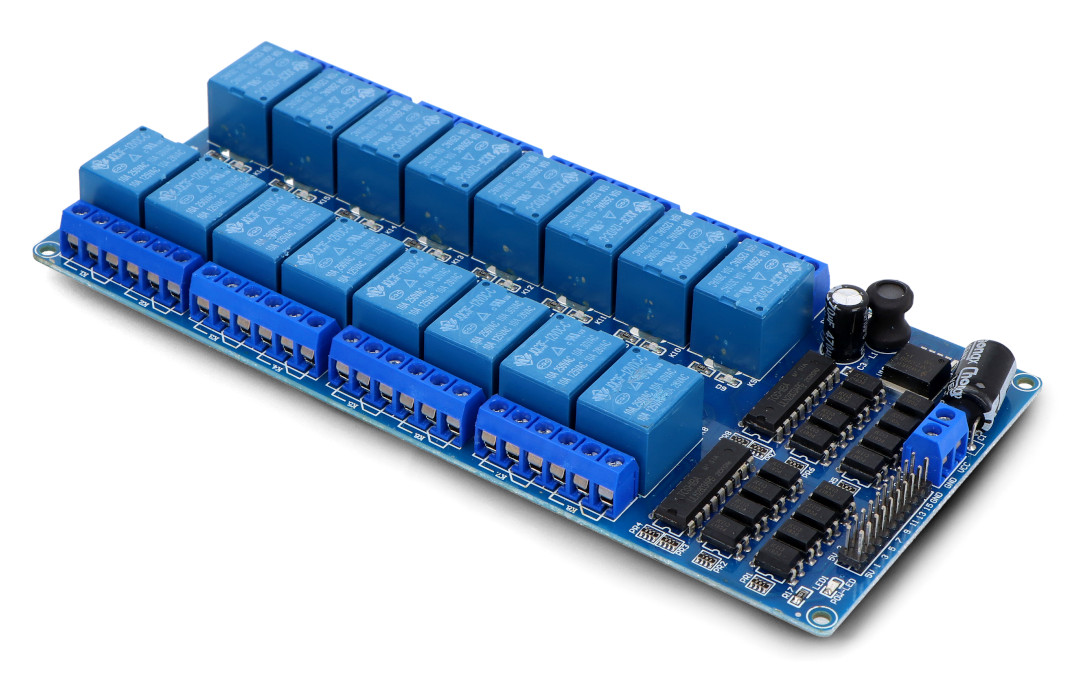

Prezentowany moduł zawiera aż 16 kanałów z optoizolacją, z których każdy jest oparty na przekaźniku 10A/250VAC z cewką 12V, sterowanym za pośrednictwem osobnej linii wejściowej. Poszczególne kanały są wyposażone w diodowe wskaźniki załączenia (diody LED SMD), potrójne zaciski ARK 5,0 mm oraz transoptory.
Na płytce znalazło się złącze goldpin, do którego podłączone są wszystkie wejścia cyfrowe i linie zasilania, a także przetwornica impulsowa DC/DC typu buck (obniżająca napięcie), której zadaniem jest dostarczenie do obwodów sterujących potrzebnego napięcia dodatkowego równego 5 V.

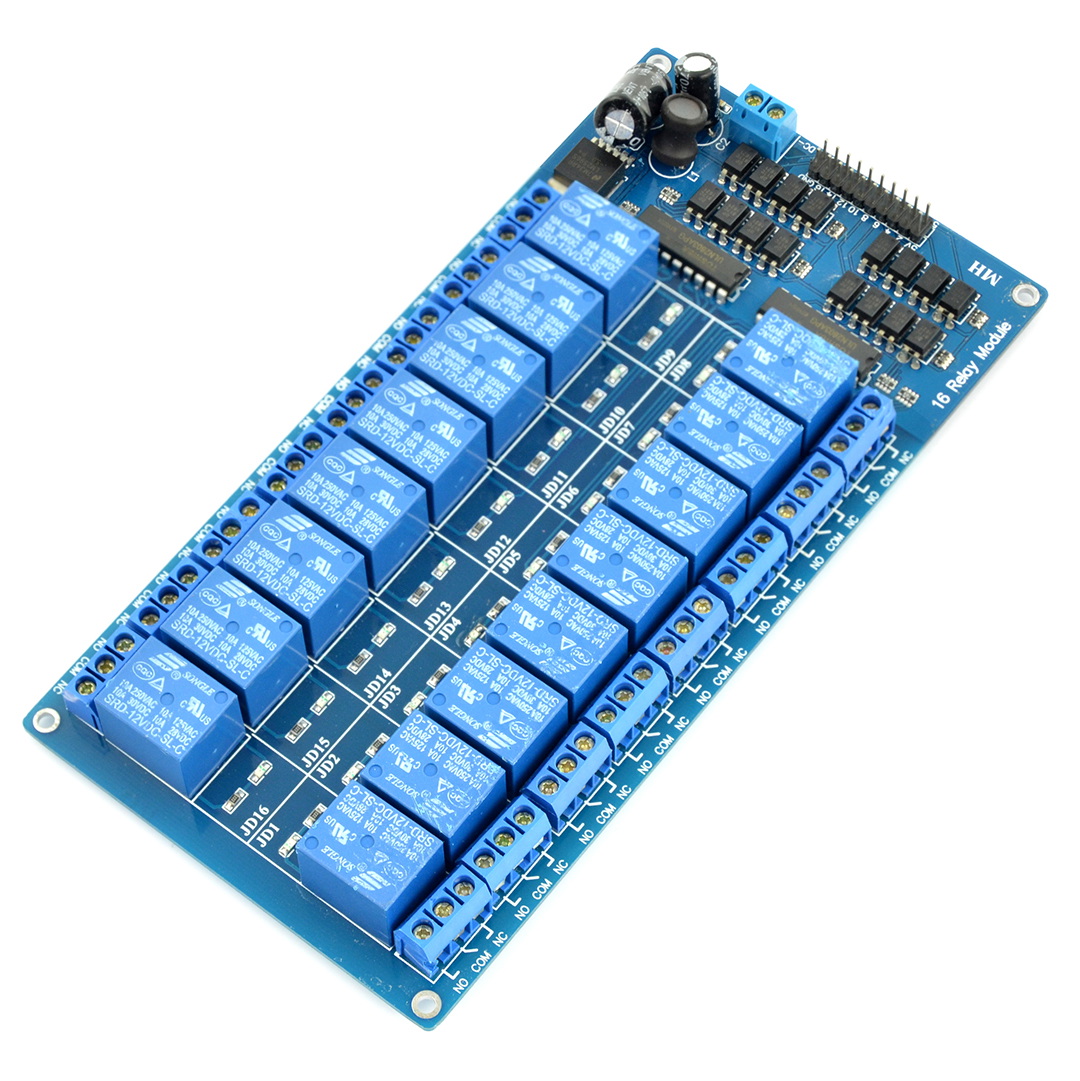

Przekaźniki i moduły sterujące w ofercie sklepu Botland
