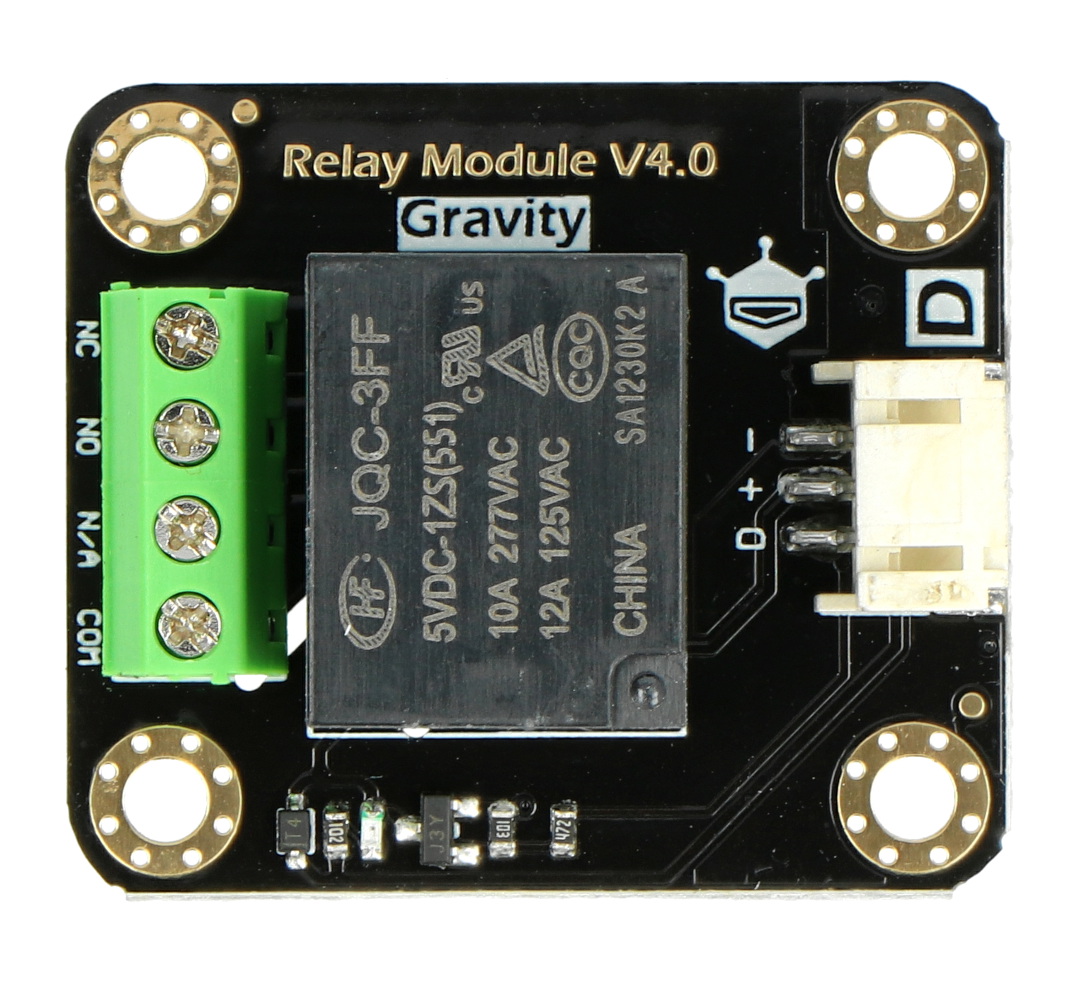

Opis produktu: DFRobot Gravity - przekaźnik 1 kanał - styki 10A/277VAC - cewka 5V
Moduł z przekaźnikiem pozwalającym na sterowanie elementami wykonawczymi pobierającymi prąd do 12 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego, np. Arduino. W zestawie znajduje się przewód przystosowany do nakładki DFRobot IO Expansion Shield.
|
Produkt kompatybilny z Arduino Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika. |
Podłączenie
Czujnik współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia cyfrowe, w tym również Arduino. Napięcie sterowania przekaźnikiem jest równe 5 V DC.
Płytka jest dopasowana do złącz DFRobot IO Expansion Shield dla Arduino V7.1.
Specyfikacja
- Napięcie sterowania: 5 V DC
- Typ sygnału: cyfrowy
- Maksymalne napięcie styków: 277 V AC / 10 A, 125 V AC / 12 A
- Maksymalny prąd styków: 12 A
- Opóźnienie: 10 ms
- Wymiary płytki: 38 x 32 mm

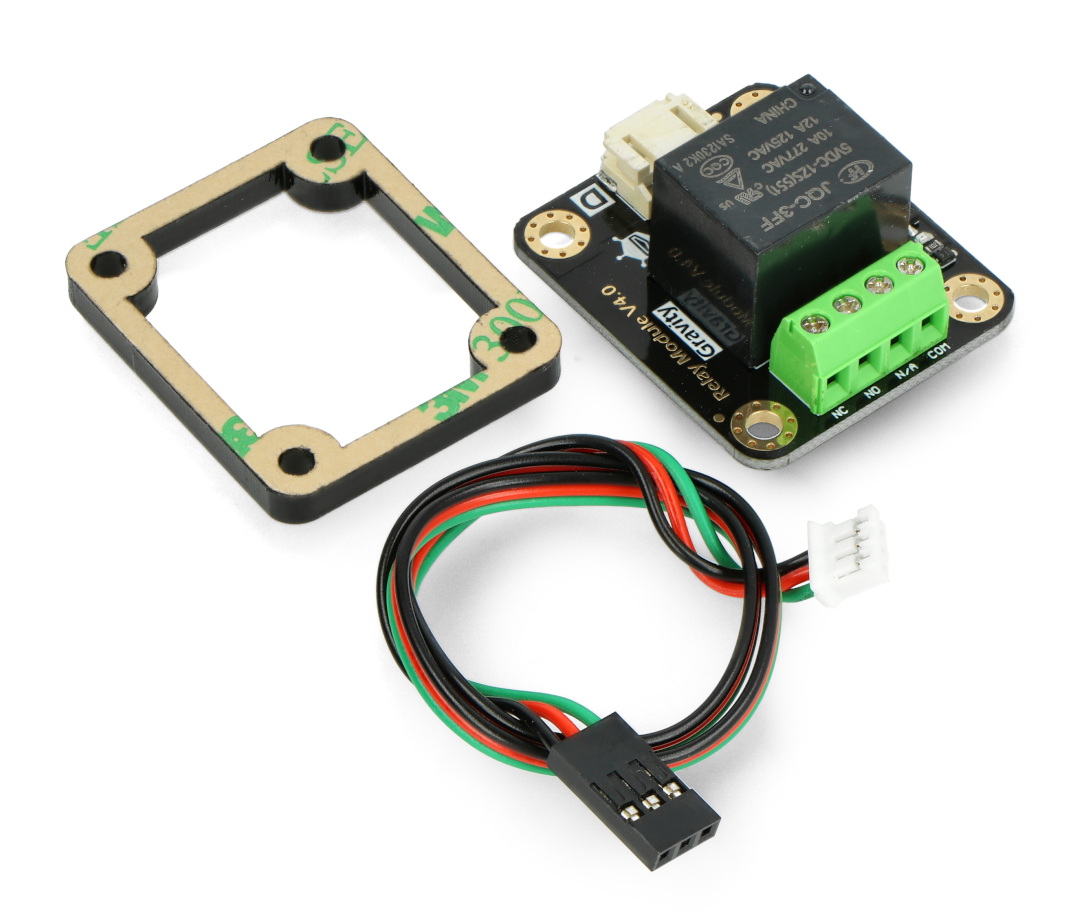

Zestaw zawiera
- Moduł z przekaźnikiem
- Przewód połączeniowy
DFRobot Gravity – przekaźnik 1 kanał – styki 10 A/277 V AC – cewka 5 V
Moduł przekaźnikowy może być z powodzeniem wykorzystywany do sterowania oświetleniem, a także urządzeniami domowymi. Ponadto jest często wykorzystywany do kierowania silnikami, elektromagnetycznymi zaworami oraz innym sprzętem wysokonapięciowym.
Przekaźnik 277 V AC jest wyposażony w interfejs cyfrowy sterowany sygnałem TTL, a niewielka dioda LED sygnalizuje aktualny stan wyjścia. Dzięki technologii plug and play urządzenie jest gotowe do pracy zaraz po wyjęciu go z opakowania.
Przekaźnik DFRobot Gravity – pozostałe parametry
Przekaźnik 5 V jest czytelnie opisany, dzięki czemu podłączenie urządzeń nie powinno stanowić żadnego problemu. Możliwość zaprogramowania czasu działania sprzętu domowego pozwala zaoszczędzić na rachunkach za energię elektryczną.
DFRobot Gravity – przekaźnik 1 kanał – styki 10 A/277 V AC – cewka 5 V oferuje maksymalną moc przełączenia równą AC 1200 VA, DC 240 W, AC 625 VA, DC 120 W.
