Opis produktu: Gravity - zatrzaskowy przekaźnik magnetyczny 10 A / 250 V AC - do Arduino i ESP32 - DFRobot DFR0996
Przekaźnik zatrzaskowy magnetyczny 10 A / 250 V AC od firmy DFRobot. Na tle innych przekaźników wyróżnia się tym, że potrzebuje dwóch cyfrowych sygnałów impulsowych do przełączenia stanu ON / OFF. Jest kompatybilny z większością popularnych mikrokontrolerów, takich jak ESP32, Arduino czy Raspberry Pi.
Producent przygotował także szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem.

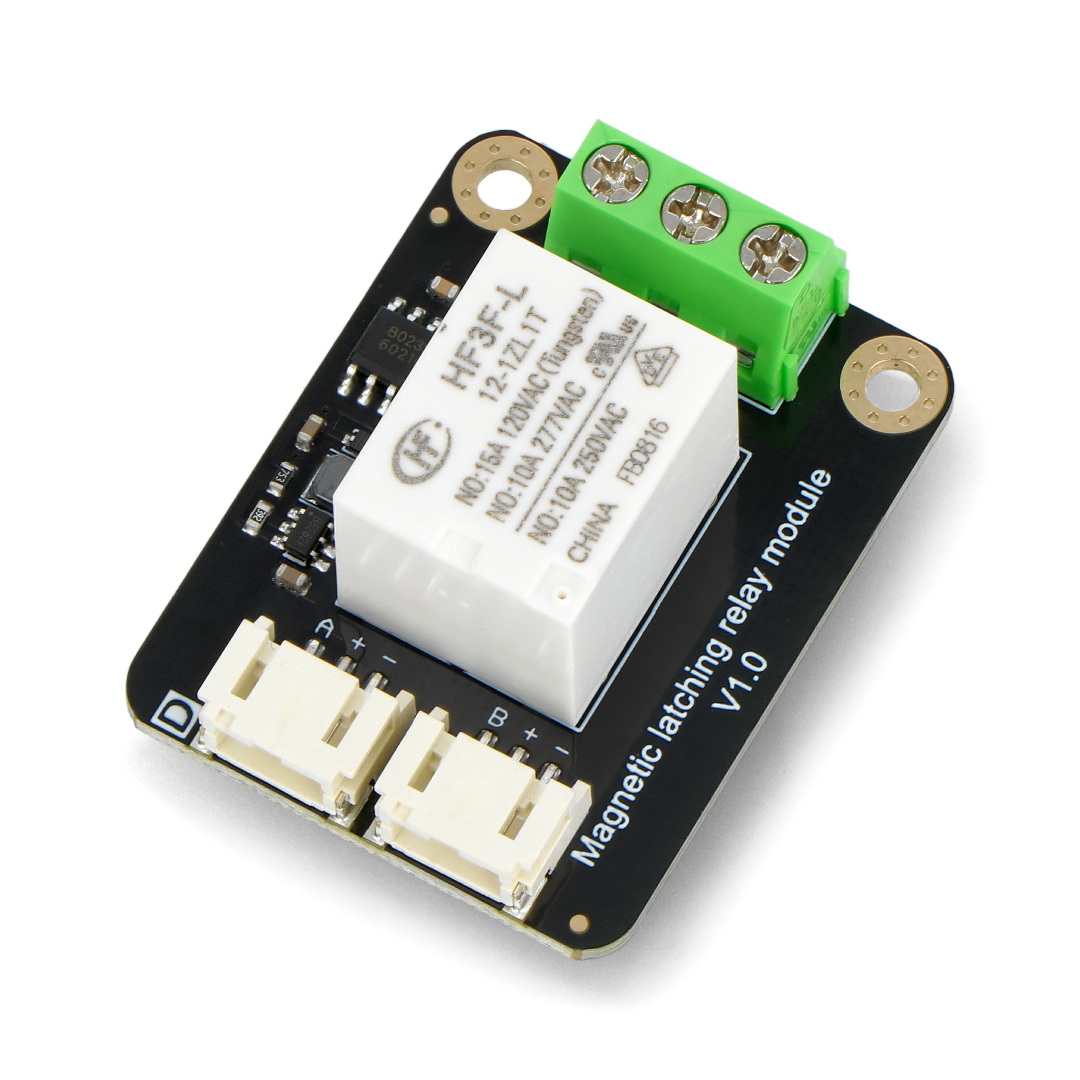

Gravity - zatrzaskowy przekaźnik magnetyczny 10 A / 250 V AC - do Arduino i ESP32 - DFRobot DFR0996.
Przekaźnik magnetyczny od DFRobot w wersji V1.0.
Cechy szczególne modułu
- Niskie zużycie energii mieszczące się w zakresie od 2,6 mW do 3,65 mW
- Cicha i pozbawiona zakłóceń praca
- Szerokość impulsu wyzwalającego równa 2 ms
- Obsługiwane napięcie 3,3 V i 5 V
- Kompatybilność z Arduino / ESP32 / Raspberry Pi / LattePanda
Sugerowane zastosowanie
- Modernizacja sprzętu AGD
- Sterowanie oświetleniem
- Inteligentne liczniki energii elektrycznej
- Inteligentne gniazda
- Inteligentne przełączniki

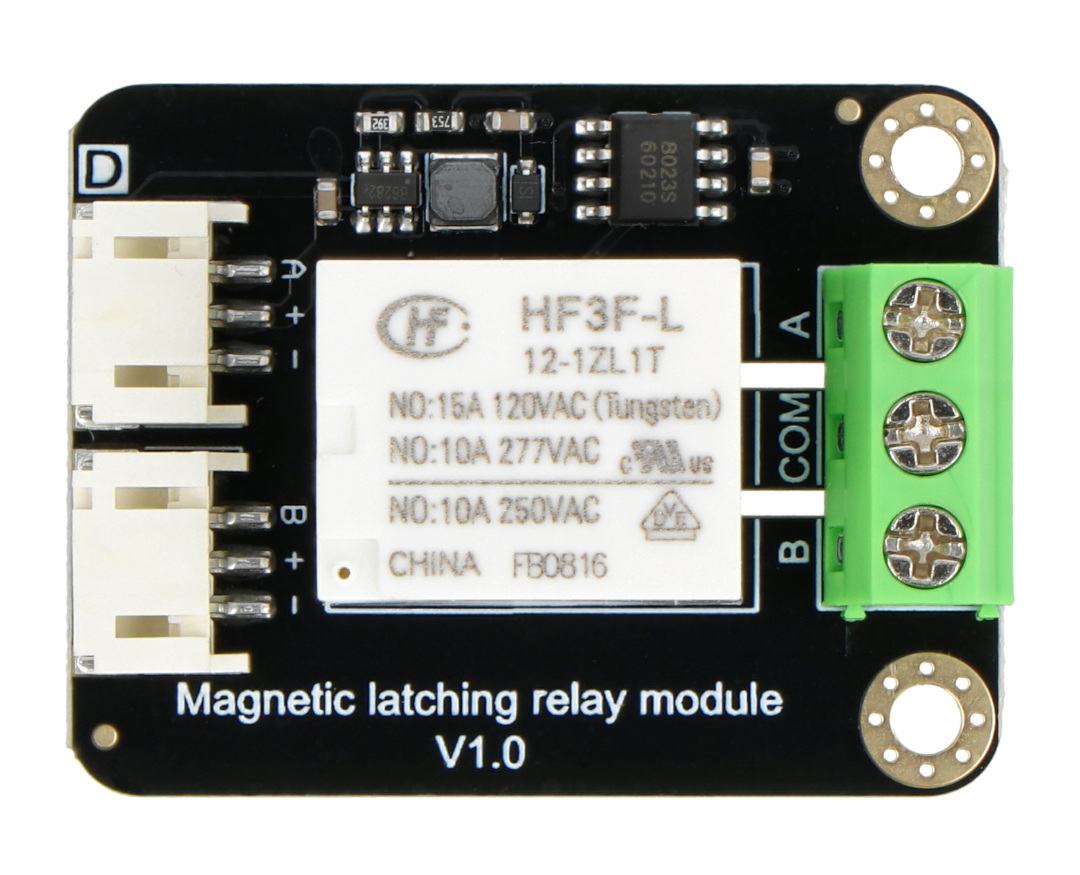

Opis wyprowadzeń
- Złącze Gravity A
- A - pin sterujący, podanie impulsu o szerokości większej niż 2 ms powoduje odwrócenie stanu przekaźnika
- "+" - pin zasilania, napięcie od 3,3 V do 5 V
- "-" - masa układu
- Złącze Gravity B
- B - pin sterujący, podanie impulsu o szerokości większej niż 2 ms powoduje odwrócenie stanu przekaźnika
- "+" - pin zasilania, napięcie od 3,3 V do 5 V
- "-" - masa układu
- Złącze śrubowe
- A - styk przekaźnika A
- COM - wspólny styk przekaźnika
- B - styk przekaźnika B

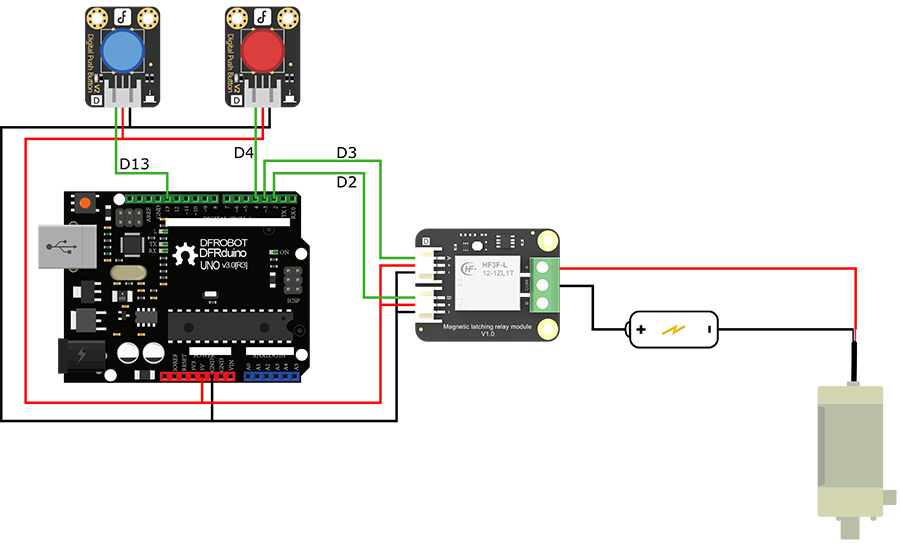

Przykładowy schemat połączeń z wykorzystaniem przekaźnika DFRobot DFR0996. Pozostałe elementy widoczne na schemacie należy nabyć osobno.

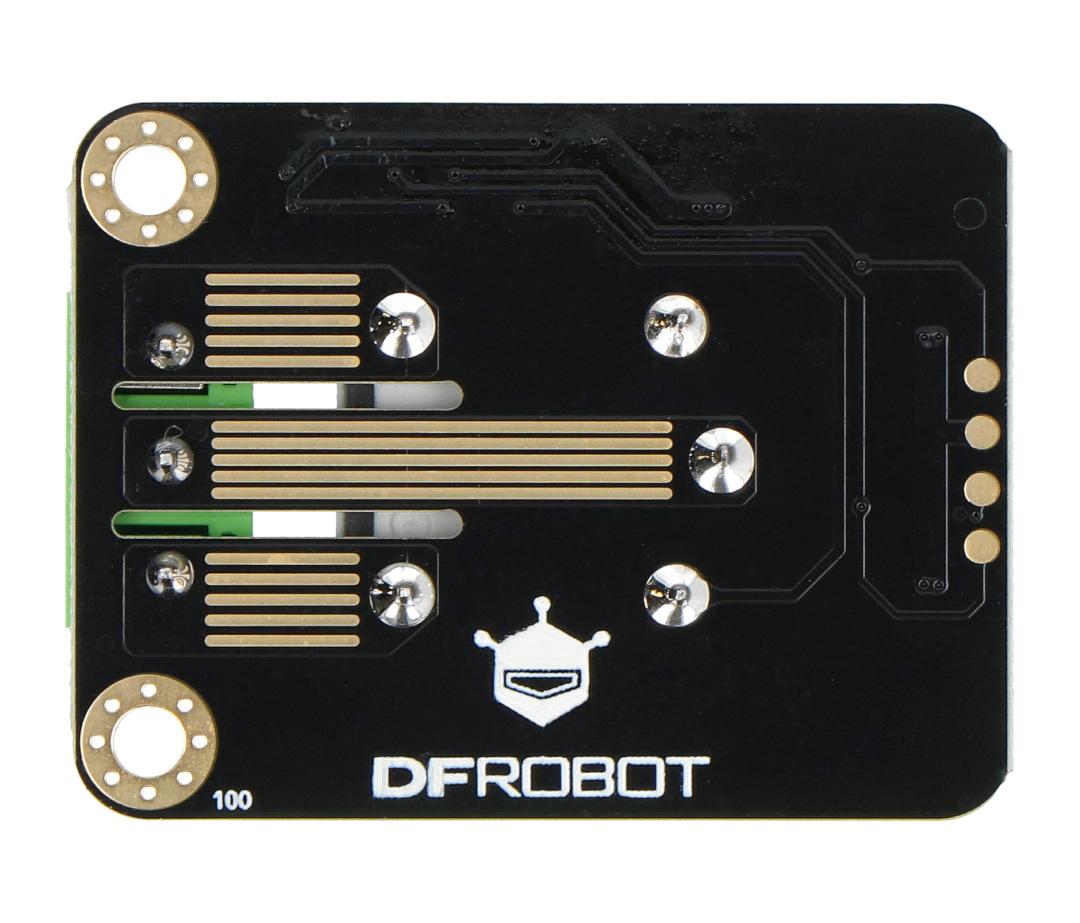

Płytka posiada dwa otwory montażowe.
Specyfikacja techniczna modułu
- Typ modułu: przekaźnik
- Rodzaj przekaźnika: przekaźnik magnetyczny, przekaźnik zatrzaskowy
- Napięcie zasilania: od 3,3 V do 5 V DC
- Szerokość impulsu wyzwalającego: 2 ms
- Prąd statyczny: od 0,73 mA do 0,8 mA
- Prąd roboczy cewki: 137 mA / 3,3 V, 93 mA / 5 V
- Rezystancja styku: ≤ 100 mΩ (1 A / 6 V DC)
- Materiał wykonania styków: AgSnO2
- Obciążenie styku: 10 A / 36 V AC, 15 A / 36 V AC
- Maksymalne napięcie przełączania: 36 V AC / 30 V DC
- Maksymalny prąd przełączania: 10 A
- Maksymalna moc przełączania: 36 VA / 300 W
- Moc znamionowa cewki: 0,4 W
- Czas działania przekaźnika (przy napięciu znamionowym): ≤ 8 ms
- Czas resetowania przekaźnika (przy napięciu znamionowym): ≤ 5 ms
- Wymiary moduły: 42 x 32 mm

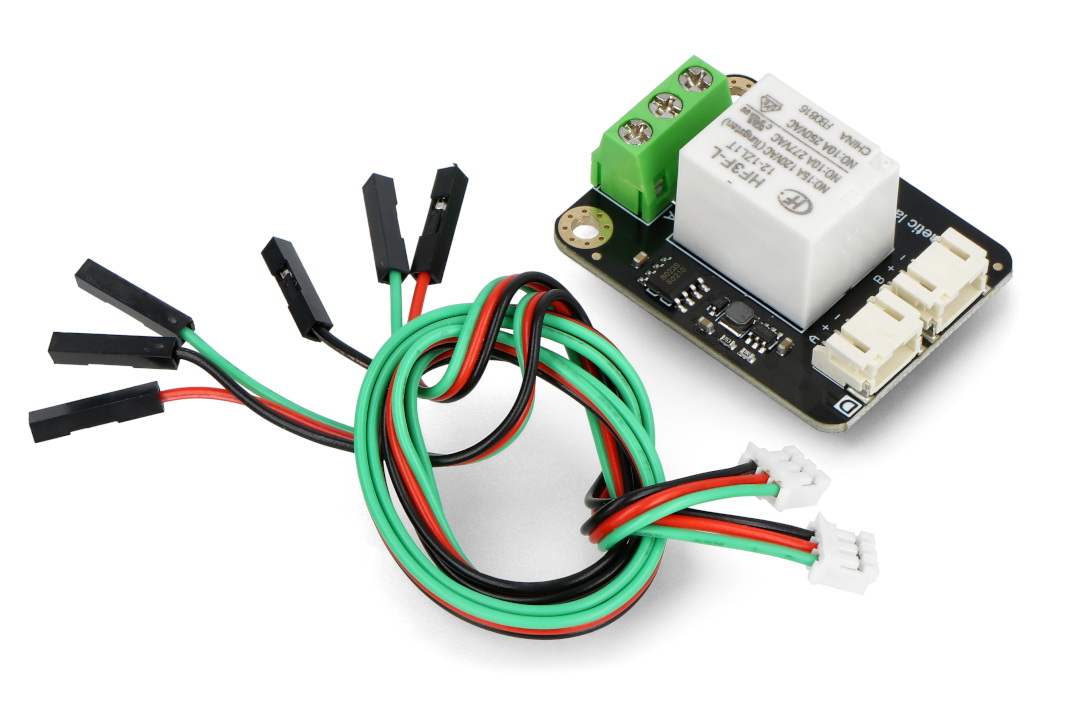

Zawartość zestawu
- Gravity - zatrzaskowy przekaźnik magnetyczny 10 A / 250 V AC - do Arduino i ESP32 - 1 sztuka
- Przewód połączeniowy ze złączem Gravity - 3-pinowy - 1 sztuka
Sprawdź także inne przekaźniki dostępne w naszej ofercie.
Elementy wchodzące w skład zestawu.
