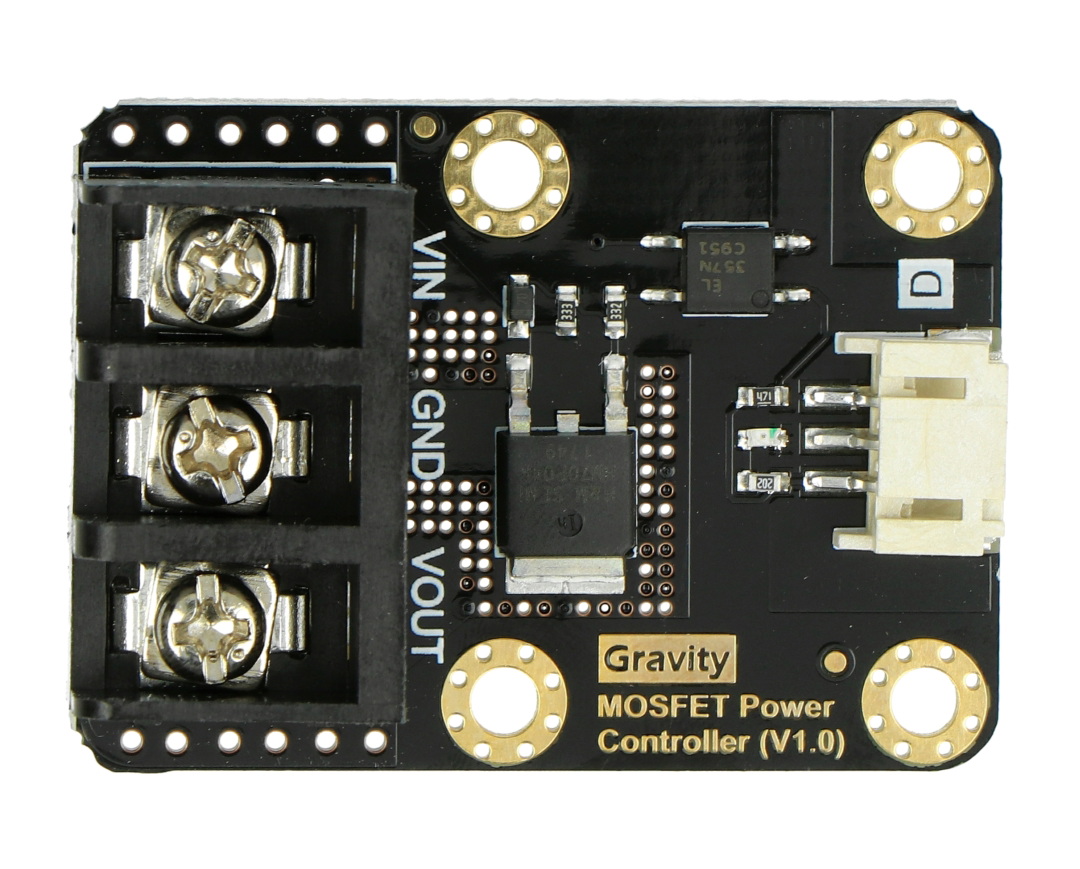

Opis produktu: DFRobot Gravity - przełącznik mocy MOSFET 5-36 V / 20 A
Przełącznik pozwalający sterować urządzeniem wymagającym dużego prądu za pomocą mikrokontrolera. Działa jako przekaźnik oparty na tranzystorze MOSFET. Współpracuje z napięciem od 5 V do 36 V przy poborze prądu do 20 A (przy prądzie powyżej 10 A zalecamy użyć dodatkowego radiatora). Sygnał cyfrowy układu sterującego z zakresu od 3,3 V do 10 V zmienia stan przełącznika. Może być on obsługiwany z dowolnego mikrokontrolera, np. Arduino lub Raspberry. W zestawie znajduje się przewód przystosowany do nakładki DFRobot Gravity IO Expansion Shield.
Urządzenie może być również sterowane za pomocą przełącznika ON-OFF, który posiada częstotliwość przełączania wynosi 1 kHz.
Specyfikacja przełącznika MOSFET
- Napięcie zasilania: od 5 V do 36 V
- Prąd pracy: od 0 A do 20 A (powyżej 10 A zaleca się użycie dodatkowego radiatora)
- Napięcie pracy logiki układu: od 3,3 V do 10 V
- Sygnał przełączający: od 3,3 V do 10 V
- Częstotliwość przełączania: od 0 kHz do 1 kHz
- Charakterystyka przełączania:
- Czas włączania: 20 µs
- Czas wyłączania: 50 µs
- Temperatura pracy: -55 °C do 155 °C
- Wymiary płytki: 44 x 32 mm
|
Produkt kompatybilny z Arduino Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika. |
Przykład podłączenia czujnika z Arduino.
Podłączenie przełącznika
Moduł współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia cyfrowe, w tym również Arduino. W tym celu należy podłączyć zasilanie oraz masę i dowolny pin cyfrowy mikrokontrolera. Z drugiej strony modułu należy podłączyć sterowane urządzenie.
