Opis produktu: Gravity - LED Switch White - przycisk podświetlany diodą LED - biały - DFRobot DFR0789-W
Moduł wyposażony w przycisk i dodatkowe w podświetlenie, za które odpowiada wbudowana dioda LED. Element montażowy, po naciśnięciu przekazuje wizualną informację zwrotną w kolorze białym. Gravity - LED Switch White cechuje się dużą uniwersalnością - może być wykorzystywany np. z micro:bit od BBC czy Arduino. Przełącznik typu monostabilnego, wyposażony w funkcję samoblokowania. Oznacza to, że w momencie, gdy przycisk jest wciśnięty, moduł wyprowadza stan wysoki a dioda LED zapala się. Po ponownym naciśnięciu przycisku moduł wyprowadza sygnał LOW po czym dioda LED gaśnie. Przełączniki tego typu mogą być częścią projektu podświetlanych klawiatur czy paneli do odtwarzania muzyki.
W skład zestawu wchodzi także przewód połączeniowy - dedykowany do urządzeń peryferyjnych z sygnałem cyfrowym na wyjściu.
Przykład połączenia Gravity - LED Switch z płytką micro:bit od BBC.

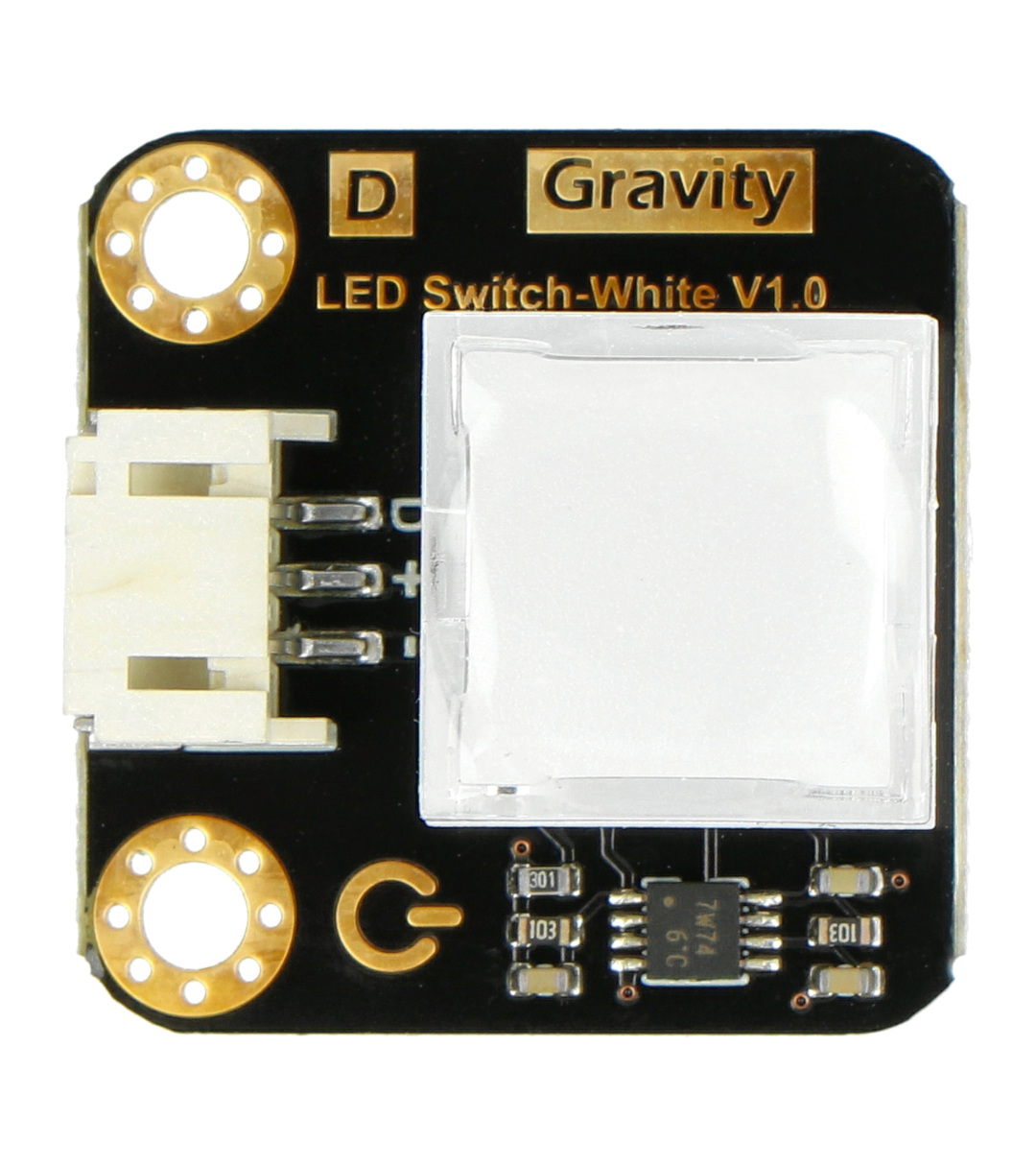

Opis wyprowadzeń LED Switch od DFRobot
- D - pin kontrolny, port sygnału wyjściowego (stan niski / wysoki)
- "+" - VCC, pin zasilania w zakresie od 3,3 V do 5 V
- "-" - GND, pin masy układu
Co to jest złącze Gravity?
Moduły serii Gravity posiadają złącze PH2.0-3P, za pomocą którego można wykonać szybie i wygodne podłączenie elementów. System Gravity nie wymaga lutowania, a jego zastosowanie jest wyjątkowo cenione w projektach opierających się na prototypowaniu. Złącze Gravity posiada 3 linie: GND - masa układu, VCC - pin zasilania oraz D/S - linia sygnału.
Specyfikacja techniczna Gravity - LED Switch
- Zakres napięcia roboczego: od 3,3 V do 5 V (zalecane 3,3 V)
- Typ sygnału wyjściowego: cyfrowy
- Typ przycisku: monostabilny (samoblokujący)
- Złącze: standard Gravity (PH2.0-3P)
- Podświetlenie: dioda LED
- Kolor podświetlenia: biały
- Obsługiwane środowiska programistyczne: Arduino, Mind+, MakeCode
- Wymiary modułu: 27 x 26,5 mm

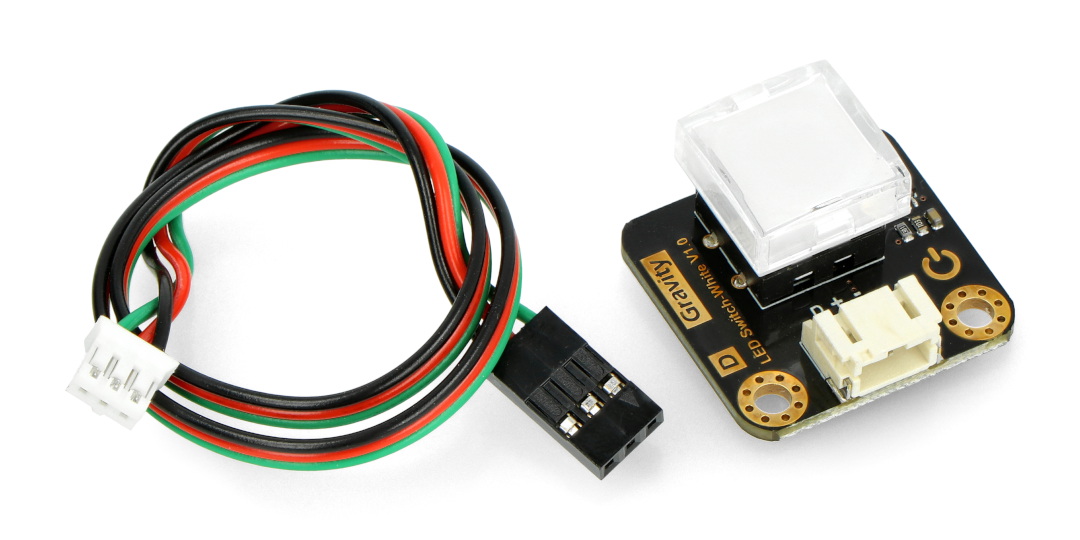

Zawartość zestawu
- Gravity - LED Switch White- przycisk podświetlany diodą LED - biały
- Dedykowany przewód połączeniowy - cyfrowy
W ofercie naszego sklepu znajdziesz także inne przyciski elektryczne i przełączniki. Zapraszamy do zapoznania się z dostępnym asortymentem.
Moduł posiada dwa otwory montażowe, za pomocą których możliwe jest wygodne mocowanie.
