Opis produktu: Gravity - LED Switch 5x - zestaw 5x przycisk podświetlany diodą LED - różne kolory - DFRobot DFR0789
Zestaw składający się z 5 przycisków z podświetleniem, za które odpowiada wbudowana dioda LED. Na każdej diodzie zamontowana została kwadratowa nakładka, która po naciśnięciu świeci w innym kolorze - czerwonym, żółtym, zielonym, niebieskim, białym. Gravity - LED Switch to uniwersalne przyciski, które mogą być wykorzystywane przy interaktywnych projektach z micro:bit czy Arduino.
Gravity - LED Switch to przycisk monostabilny, z funkcją samoblokowania. Zasada działania przycisku monostabilnego jest prosta - gdy przycisk jest wciśnięty, moduł wyprowadza stan wysoki i zapala się dioda LED. Po zwolnieniu przycisku moduł wyprowadza sygnał LOW, a dioda LED gaśnie. Przełączniki tego typu mogą być częścią projektu podświetlanych klawiatur czy paneli do odtwarzania muzyki.
Nie wiesz jak przesłać wizualną informację zwrotną? Najciekawsze rozwiązania projektowe wykonasz dzięki Gravity - LED Switch od DFRobot!

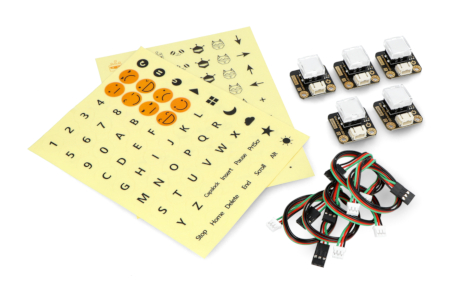

W skład zestawu wchodzą także naklejki oraz przewody połączeniowe.

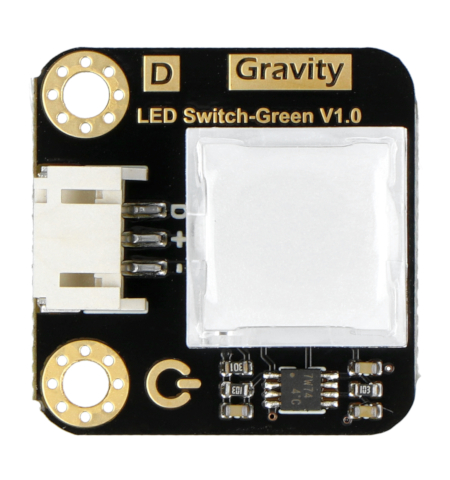

Gravity - LED Switch - kwadratowy przycisk podświetlany diodą LED.
Cechy szczególne przycisku
- Przycisk podświetlany LED może być wykorzystany w wielu projektach z wizualną informacją zwrotną
- Zestaw zawiera aż 5 przycisków świecących w różnych kolorach, przez co można dowolnie rozbudować wykonywany projekt
- Przycisk ze złączem Gravity posiada łatwy i wygodny w użyciu interfejs, a w skład zestawu wchodzi także dedykowany przewód połączeniowy
- Każdy przycisk z diodą LED posiada przezroczystą nakładkę, na którą można nakleić dołączone do zestawu emotikony i napisy
Zawartość zestawu
- Gravity - LED Switch 5x - zestaw 5x przycisk podświetlany diodą LED - czerwony / żółty / zielony / niebieski / biały
- Dedykowany przewód połączeniowy - cyfrowy - 5 sztuk
Opis wyprowadzeń LED Switch
- D - pin kontrolny, port sygnału wyjściowego
- "+" - VCC, pin zasilania w zakresie od 3,3 V do 5 V
- "-" - GND, pin masy układu
Co to jest złącze Gravity?
Moduły serii Gravity posiadają złącze PH2.0-3P, za pomocą którego można wykonać szybkie i wygodne podłączenie elementów. System Gravity nie wymaga lutowania, a jego zastosowanie jest wyjątkowo cenione w projektach opierających się na prototypowaniu. Złącze Gravity posiada 3 linie: GND - masa układu, VCC - pin zasilania oraz D/S - linia sygnału.
Przykład połączenia Gravity - LED Switch z płytką micro:bit od BBC.

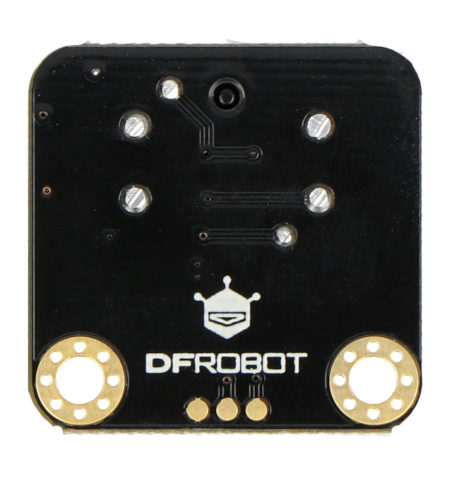

DFRobot Gravity - widok płytki z tyłu.
Specyfikacja techniczna Gravity - LED Switch
- Zakres napięcia roboczego: od 3,3 V do 5 V (zalecane 3,3 V)
- Typ sygnału wyjściowego: cyfrowy
- Typ przycisku: monostabilny (samoblokujący)
- Złącze: standard Gravity (PH2.0-3P)
- Podświetlenie: dioda LED
- Kolor podświetlenia: czerwony / żółty / zielony / niebieski / biały
- Kształt przycisku: kwadratowy
- Obsługiwane środowiska programistyczne: Arduino, Mind+, MakeCode
- Wymiary modułu: 27 x 26,5 mm
