Opis produktu: Gravity - LED Switch Red - przycisk podświetlany diodą LED - czerwony - DFRobot DFR0789-R
Moduł z przyciskiem wyposażony dodatkowo w podświetlenie, za które odpowiada wbudowana dioda LED. Moduł po naciśnięciu przekazuje wizualną informację zwrotną w kolorze czerwonym. Gravity - LED Switch Red cechuje się dużą uniwersalnością - może być wykorzystywany np. z micro:bit od BBC czy Arduino. Został wyposażony w funkcję samoblokowania, czujnik typu monostabilnego. Oznacza to, że w momencie, gdy przycisk jest wciśnięty, moduł wyprowadza stan wysoki i zapala się dioda LED. Po ponownym naciśnięciu moduł wyprowadza sygnał LOW, a dioda LED gaśnie. Przełączniki tego typu mogą być częścią projektu podświetlanych klawiatur czy paneli do odtwarzania muzyki.
W skład zestawu wchodzi także przewód połączeniowy - dedykowany do urządzeń peryferyjnych z sygnałem cyfrowym na wyjściu.
Przykład połączenia Gravity - LED Switch z płytką micro:bit od BBC.

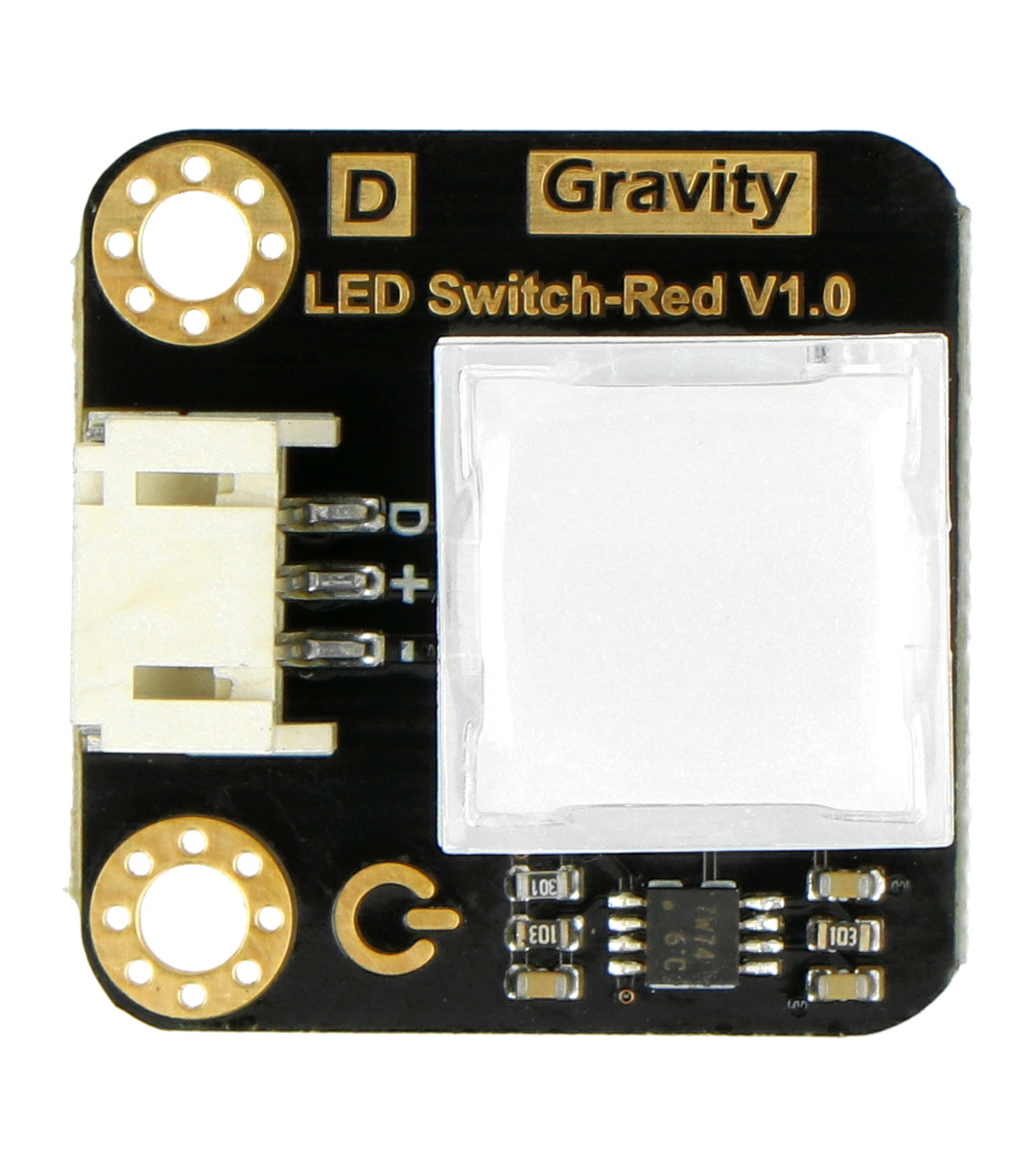

Opis wyprowadzeń LED Switch
- D - pin kontrolny, port sygnału wyjściowego
- "+" - VCC, pin zasilania w zakresie od 3,3 V do 5 V
- "-" - GND, pin masy układu
Co to jest złącze Gravity?
Moduły serii Gravity posiadają złącze PH2.0-3P, za pomocą którego można wykonać szybie i wygodne podłączenie elementów. System Gravity nie wymaga lutowania, a jego zastosowanie jest wyjątkowo cenione w projketach opierających się na prototypowaniu. Złącze Gravity posiada 3 linie: GND - masa układu, VCC - pin zasilania oraz D/S - linia sygnału.
Specyfikacja techniczna Gravity - LED Switch
- Zakres napięcia roboczego: od 3,3 V do 5 V (zalecane 3,3 V)
- Typ sygnału wyjściowego: cyfrowy
- Typ przycisku: monostabilny (samoblokujący)
- Złącze: standard Gravity (PH2.0-3P)
- Podświetlenie: dioda LED
- Kolor podświetlenia: czerwony
- Obsługiwane środowiska programistyczne: Arduino, Mind+, MakeCode
- Wymiary modułu: 27 x 26,5 mm

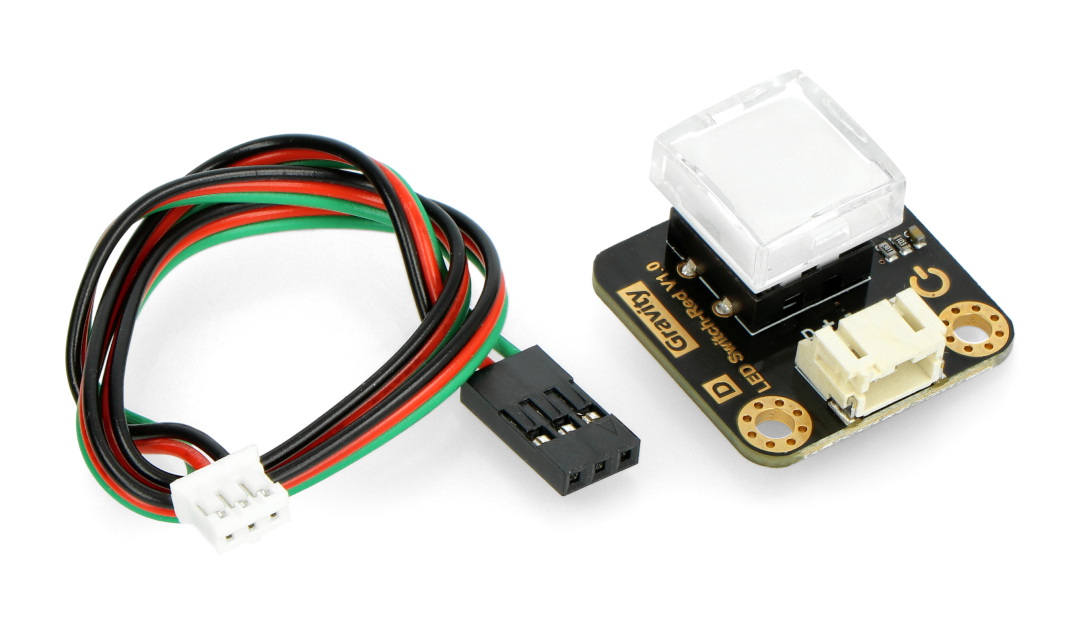

Zawartość zestawu
- Gravity - LED Switch Red - przycisk podświetlany diodą LED - czerwony
- Dedykowany przewód połączeniowy - cyfrowy
W ofercie naszego sklepu znajdziesz także inne przyciski elektryczne i przełączniki. Zapraszamy do zapoznania się z dostępnym asortymentem.
Moduł posiada dwa otwory montażowe, za pomocą których możliwe jest wygodne mocowanie.
