Opis produktu: DFRobot Gravity v2.0 - przekaźnik 1 kanał - styki 277 V AC / 16 A - cewka 5 V
Moduł z przekaźnikiem pozwalającym na sterowanie elementami wykonawczymi pobierającymi prąd do 16 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego, np Arduino. W zestawie znajduje się przewód przystosowany do nakładki DFRobot IO Expansion Shield.
|
Produkt kompatybilny z Arduino Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika. |

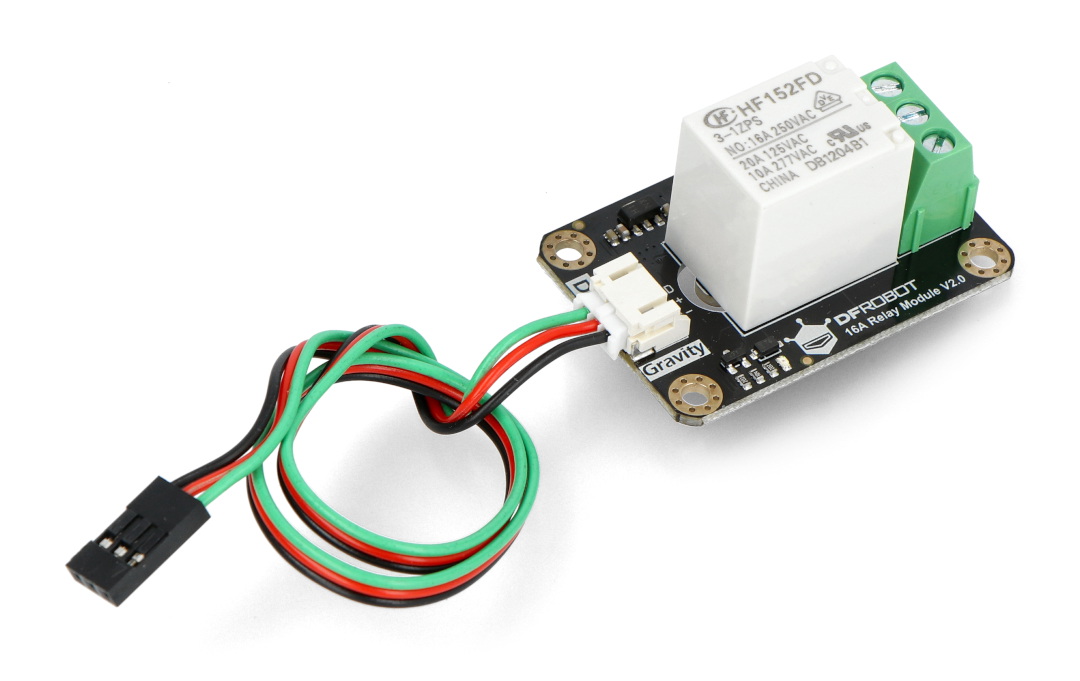

DFRobot Gravity - przekaźnik 1 kanał - styki 277 V AC / 16 A - cewka 5 V.
Podłączenie
Czujnik współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia cyfrowe, w tym również Arduino. Napięcie sterowania przekaźnikiem jest równe 5 V DC.
Specyfikacja
- V2.0
- Napięcie sterowania: 5 V DC
- Typ sygnału: cyfrowy
- Maksymalne napięcie styków: 277 V AC /16 A/24 V DC
- Maksymalny prąd styków: 16 A
- Opóźnienie: 10 ms
- Wymiary płytki: 37 x 29 x 22 mm
Zestaw zawiera:
- Moduł z przekaźnikiem
- Przewód połączeniowy
DFRobot Gravity – przekaźnik 1 kanał – styki 277 V AC/16 A – cewka 5 V
Prezentowany moduł przekaźnikowy znajduje zastosowanie wszędzie tam, gdzie jest konieczne sterowanie dużym prądem za pośrednictwem niewielkiego. Ponadto świetnie sprawdzi się również w sytuacjach, w których kilka obwodów musi być sterowanych za pomocą jednego sygnału.
Przekaźnik 277 V AC / 24 V DC jest często wykorzystywany w różnego rodzaju projektach interaktywnych, a także jako sterownik oświetlenia i urządzeń elektrycznych. DFRobot Gravity – przekaźnik 1 kanał – styki 277 V AC/16 A – cewka 5 V, w porównaniu do poprzedniej wersji, różni się maksymalnym prądem styków, który wzrósł z 10 A do 16 A.
Przekaźnik DFRobot Gravity – do czego jeszcze można go wykorzystać?
Przekaźnik 5 V DC dzięki cyfrowemu portowi IO może być wykorzystywany z urządzeniami wysokoprądowymi i wysokonapięciowymi jak np. silniki. Maksymalny czas zwolnienia wynosi zaledwie 5 ms, natomiast typ sygnału sterującego to TTL.
Moduł charakteryzuje się kompaktowymi rozmiarami, dzięki którym ma uniwersalne zastosowanie. W trakcie pracy z wysokim napięciem należy zachować szczególną ostrożność i stosować środki ochrony osobistej.
