Specyfikacja
- Napięcie zasilania części logicznej: 5 V
- Załączany stanem niskim
- Przekaźnik: SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC, 30 VDC*
- Maksymalny prąd: 10 A
- Optoizolacja EL817 (dokumentacja)
- Wymiary płytki 79 x 71 mm
- Średnica otworów montażowych: 3 mm
- Rozstaw otworów: 61 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.

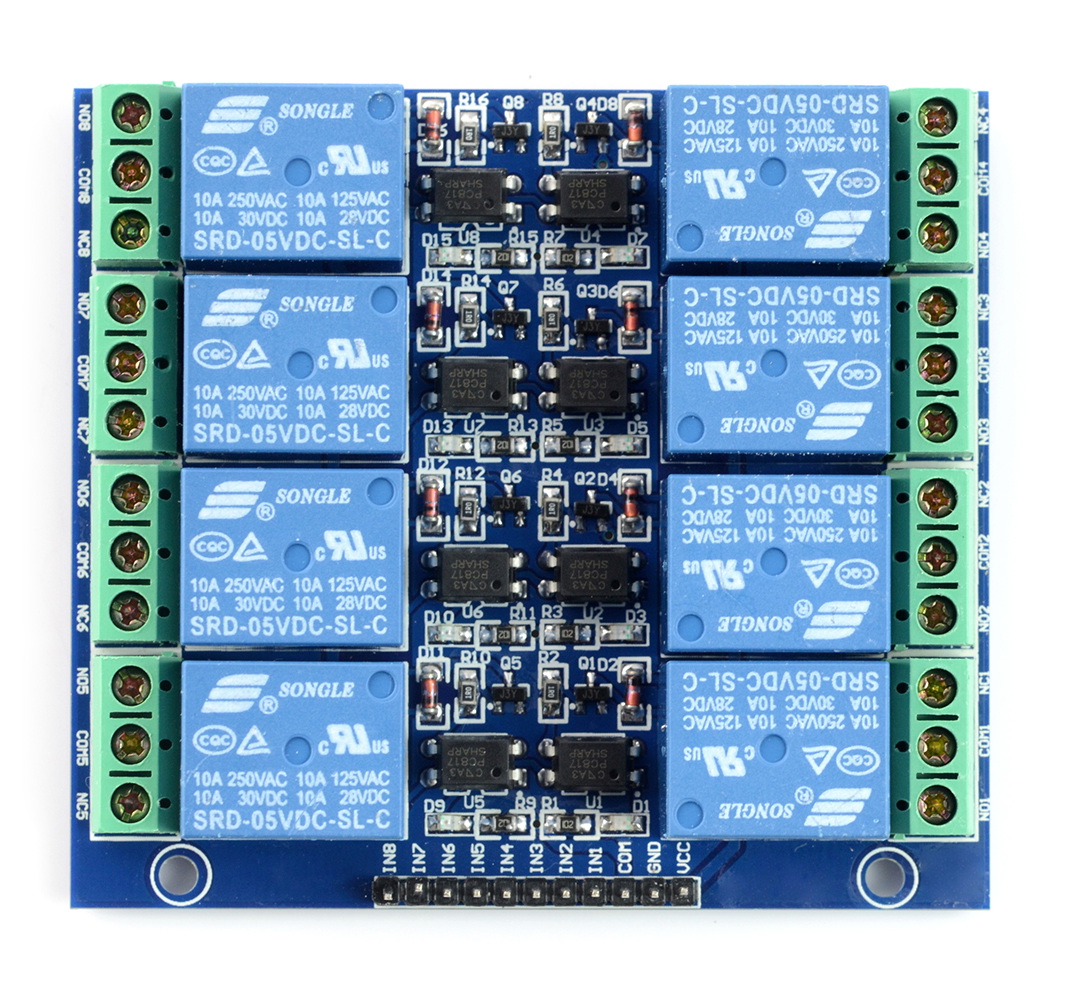

Opis produktu: Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Rasbperry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
Podłączenie
Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Możliwe jest sterowanie innym sygnałem niż zasilanie modułu. Wyprowadzenia to standardowe listwy goldpin raster 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Przekaźnik posiada następujące wyprowadzenia:
- VCC - zasilanie 5 V.
- IN1...8 - wejścia sterujące przekaźników, załączone staniem niskim.
- COM - zasilanie sygnału sterującego: 3,3 V lub 5 V.
- GND - masa układu.
- Złącza KF (ARK) - styki przekaźnika:
-
- NC - domyślnie zwarty COM
- COM - wspólny zawierany z NC lub NO w zależności od sygnału sterującego
- NO - domyślnie rozwarty
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych w tym silników
