Opis produktu: Moduł przekaźników 4 kanały - styki 10 A / 250 V AC - cewka 5 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub zestawu uruchomieniowego (np. Arduino). W układzie znajduje się wzmacniacz tranzystorowy, umożliwiający sterowanie przekaźnikiem bezpośrednio z portów mikrokontrolera (5 V). Załączenie przekaźnika sygnalizowane jest poprzez zapalenie odpowiadającej mu diody LED.
Do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych w tym silników
|
Do połączenia z Raspberry Pi zalecamy wykorzystanie wersji z izolacją optyczną. |

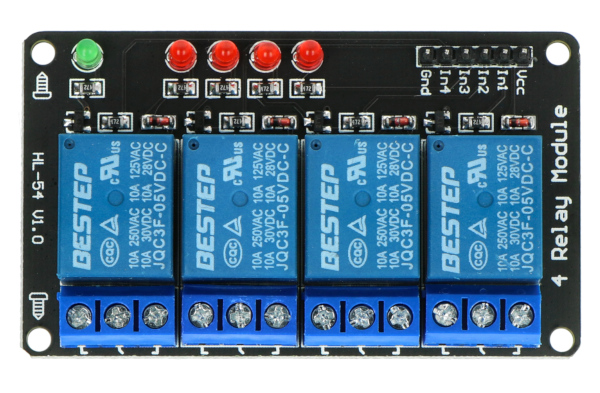

Moduł przekaźników 4 kanały.
Podłączenie modułu
Moduł posiada trzy wyprowadzenia wejściowe VCC, GND, IN1, IN2, IN3, IN4. Aby układ pracował poprawnie należy podłączyć zasilanie 5 V do pinu VCC, masę GND oraz sygnał wejściowy INx.
Wyprowadzenia wyjściowe oznaczone są jako NO - domyślnie odłączone, NC - domyślnie podłączone z COM. Podanie stanu niskiego na pin INx przełącza styki przekaźnika i tworzy połączenie pomiędzy COM i NO rozłączając COM z NC.

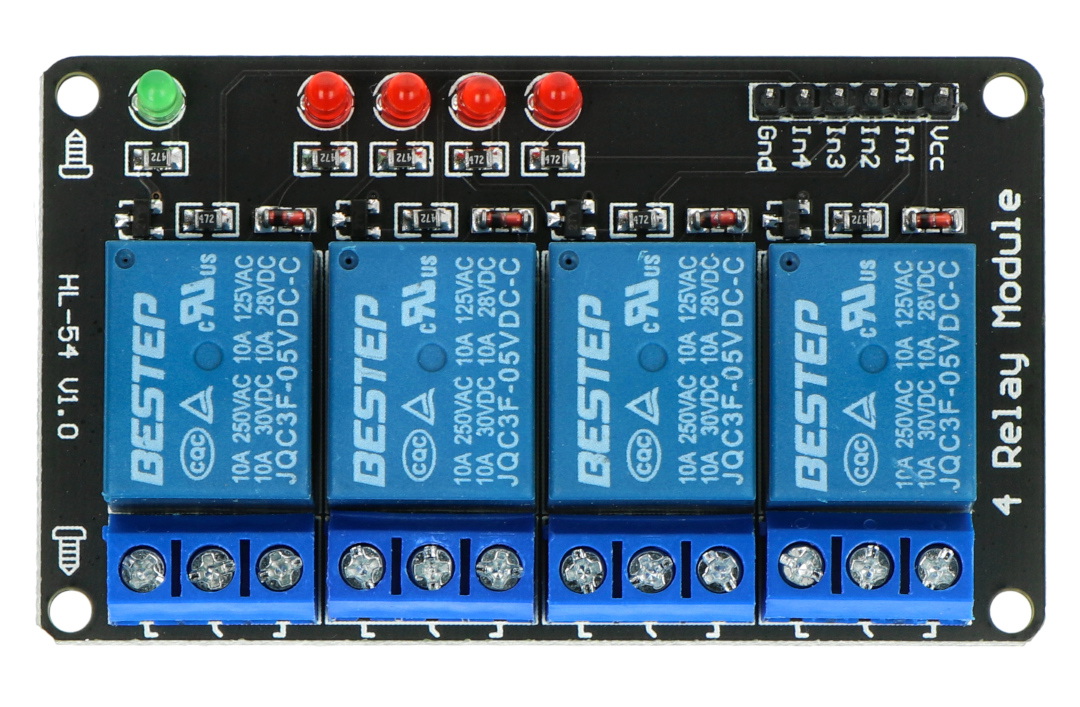

Moduł przekaźników 4 kanały - styki 10 A / 250 V AC - cewka 5 V
Prezentowany moduł, w zależności od obciążenia, charakteryzuje się poborem energii elektrycznej zawierającym się w zakresie od około 0,36 W do około 0,51 W. Ponadto 4-kanałowy moduł wyróżnia się podwyższoną odpornością na wstrząsy i wibracje. Kompaktowe rozmiary i niska waga wynosząca około 10g zapewniają uniwersalne zastosowanie.
Temperatura robocza przekaźnika ze stykami 10A/250VAC i cewką 5V zawiera się w przedziale od -40°C do +80°C. Z kolei bezpieczna wilgotność powietrza zalecana przez producenta wynosi od 45% do 85%.
Specyfikacja modułu przekaźników
- Napięcie zasilania VCC: 5 V
- Załączany stanem niskim
- Przekaźnik SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC, 110 VDC*
- Maksymalny prąd: 10 A
- Wzmacniacz tranzystorowy w układzie
- 5 diod LED
- 4 - sygnalizujące załączenie przekaźników
- 1 - sygnalizująca podłączenie zasilania
- Wymiary płytki 77 x 54 mm
- Średnica otworów montażowych: 3 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.
Dodatkowe informacje o module przekaźników 4 kanały, styki 10 A / 250 V AC i cewka 5 V
W przypadku mechanicznego przełączania maksymalne obciążenie wynosi 300 operacji na minutę. Z kolei podczas elektrycznego przełączania, górne obciążenie to 30 operacji na każdą minutę pracy przekaźnika. Maksymalna rezystancja styku przekaźnika wynosi 100mΩ. Maksymalny czas działania to 10 ms, natomiast zwolnienie to zaledwie 5 ms.
Minimalna żywotność przekaźnika przy nominalnym napięciu cewki w przypadku mechanicznego i elektronicznego przełącznika wynosi odpowiednio 107 oraz 105 operacji.
