Moduł przekaźników 6 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V

Indeks: MOD-08223 EAN: 5904422336325

Moduł wyposażony w sześć przekaźników SRD-05VDC-SL-C z cewką zasilaną napięciem 5 V wraz z izolacją optoelektroniczną. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego.

Moduł przekaźników 6 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V
19,90 zł
16,18 zł netto
Zapłać później
Producent: OEM

Opis produktu: Moduł przekaźników 6 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V

Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Raspberry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.

Produkt kompatybilny z Arduino

Do obsługi przekaźników wystarczy cyfrowy sygnał sterujący z wyprowadzeń Arduino.

Specyfikacja modułu przekaźników

  • Napięcie zasilania VCC: 5 V
  • Załączany stanem niskim
  • Przekaźnik SRD-05VDC-SL-C (dokumentacja)
    • Napięcie cewki: 5 V
    • Maksymalne napięcie styków: 250 VAC, 125 VDC*
    • Maksymalny prąd: 10 A
  • Izolacja optoelektroniczna
  • 6 diod LED sygnalizujących załączenie przekaźników
  • Wymiary płytki 106 x 56 mm
  • Masa: 82 g
  • Średnica otworów montażowych: 3 mm



* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.

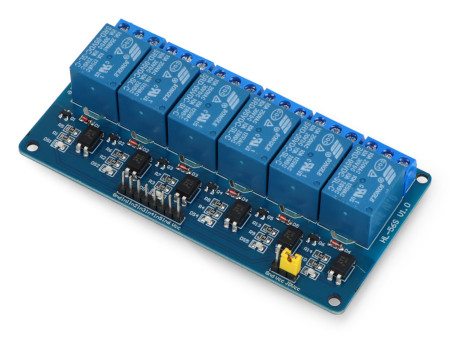

Moduł przekaźników 6 kanałów z optoizolacją.

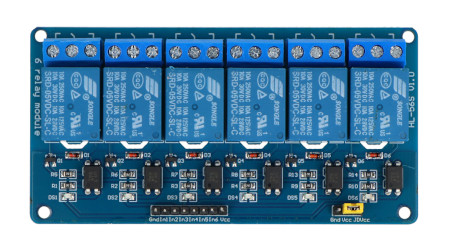

Moduł przekaźników 6 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V.

Podłączenie modułu

Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.

Przekaźnik posiada następujące wyprowadzenia

  • VCC, DC+ - zasilanie optoizolatora
  • GND, DC- - masa układu
  • IN1 ... IN6 - wejścia sterujące przekaźników, załączone staniem niskim
  • Złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.

Przykłady zastosowania

  • Sterownik oświetlenia
  • Sterownik układów wykonawczych
  • Włącznik do urządzeń elektrycznych, w tym silników

Uniwersalny moduł wyjściowy dla systemów wbudowanych

6-kanałowy moduł przekaźników z cewką 5 V i stykami 10 A / 250 V AC, wyposażony w optoizolację w każdym z kanałów. Układy wejściowe współpracują z dowolnymi liniami GPIO w standardzie 3,3 V lub 5 V – załączenie cewki ma miejsce po podaniu na dane wejście stanu niskiego (zwarcie wejścia do masy).

Obwody styków zostały wyprowadzone na złącza śrubowe w rastrze 5 mm (popularnie zwane ARK), co znacznie ułatwia podłączenie zewnętrznych obciążeń (zasilanych napięciem DC lub AC). Styki mogą sterować bezpośrednio urządzeniami podłączonymi do sieci 230 V, o poborze mocy nawet do około 2000 W/kanał.

Moduły przekaźników w ofercie Botland

W naszej ofercie znajdziesz szeroki wybór płytek o konstrukcji zbliżonej do prezentowanego tutaj modułu 6 przekaźników z optoizolacją, stykami 10 A / 250 V AC i cewką 5 V – poszczególne modele różnią się napięciem zasilania cewki oraz liczbą przekaźników.

Oprócz 1-, 2-, 3-, 4-, 6-, 8- i 16-kanałowych modułów znajdziesz u nas także elektromechaniczne oraz półprzewodnikowe przekaźniki, przekaźniki Arduino w postaci nakładek typu Shield, a także rozbudowane karty przekaźnikowe z łączem Ethernet, oferujące 32, a nawet aż 64 niezależnie sterowane kanały.

Ilość kanałów 6
Interfejs Cyfrowy I/O
Szerokość opakowania 5 cm
Wysokość opakowania 2 cm
Głębokość opakowania 18 cm
Masa opakowania 0.083 kg
