Opis produktu: Zdalny sterownik 12/24V DC + piloty 433,92MHz - 4 kanały

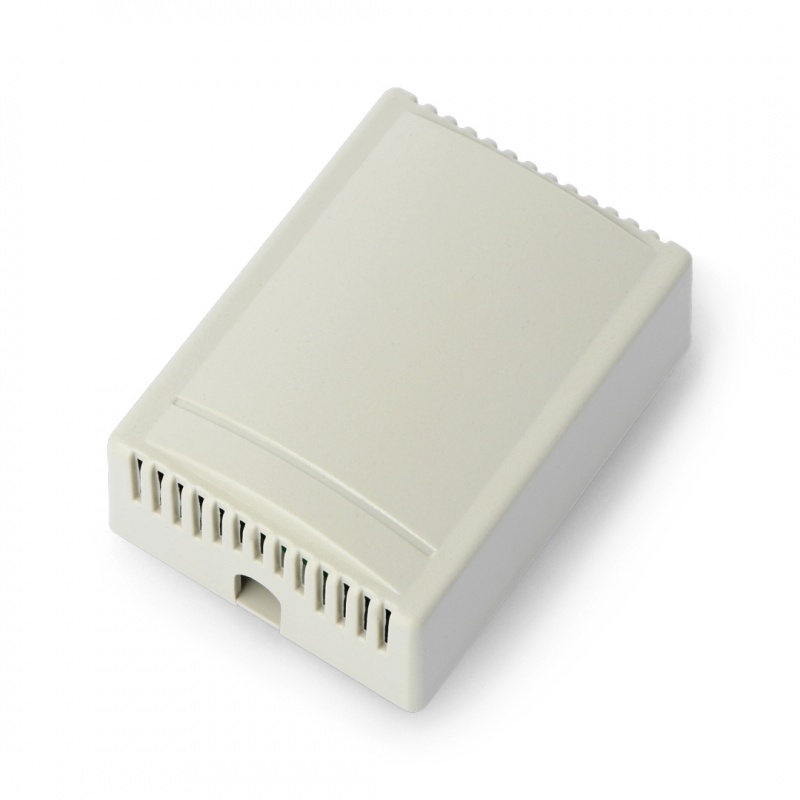

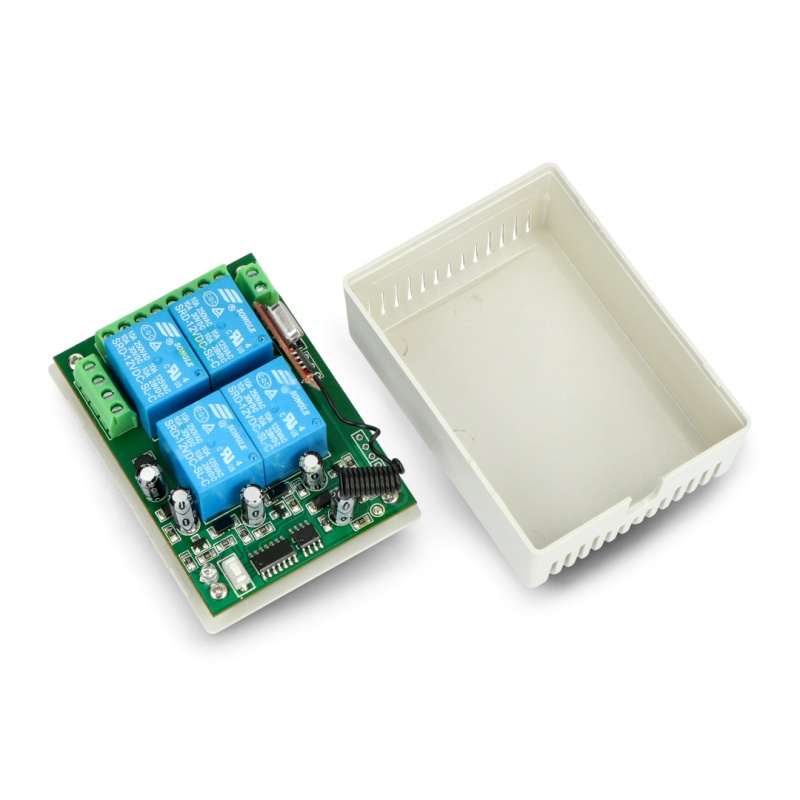

Radiowy odbiornik wyposażony w przekaźniki umożliwia sterowanie 4 urządzeniami pracującymi z napięciem 250 V AC przez wyjścia przekaźnikowe NO/NC. Odbiornik komunikuje się z częstotliwością 433,92 MHz. W zestawie znajdują się 2 piloty, dzięki którym możliwe jest sterowanie wyjściami przekaźnikowymi modułu w zasięgu 100 m. Piloty mogą różnić się wyglądem, są wysyłane losowo. Przekaźniki pracują z napięciem 12 lub 24 V DC.

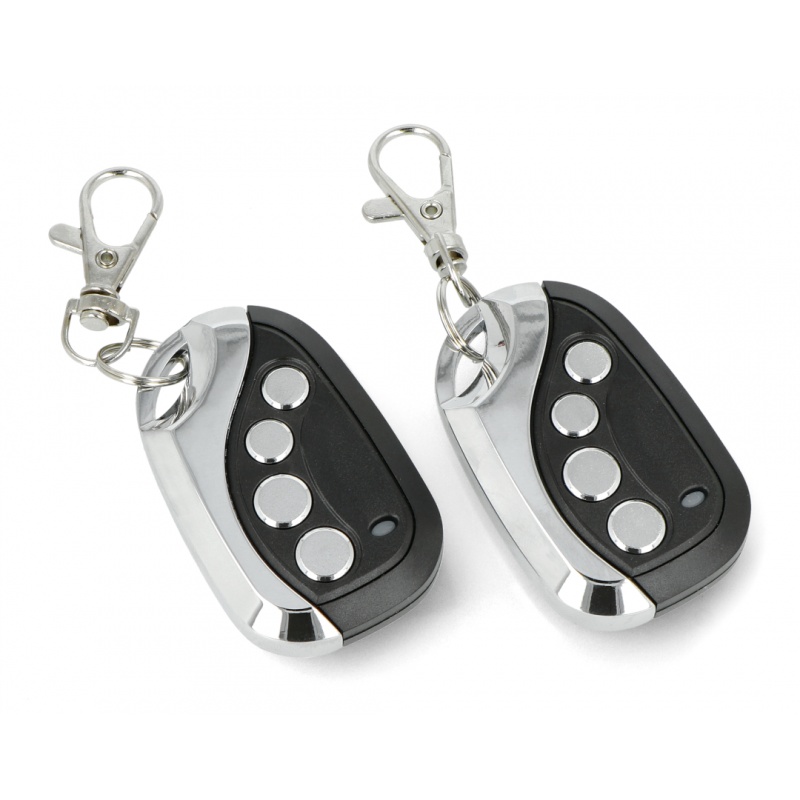

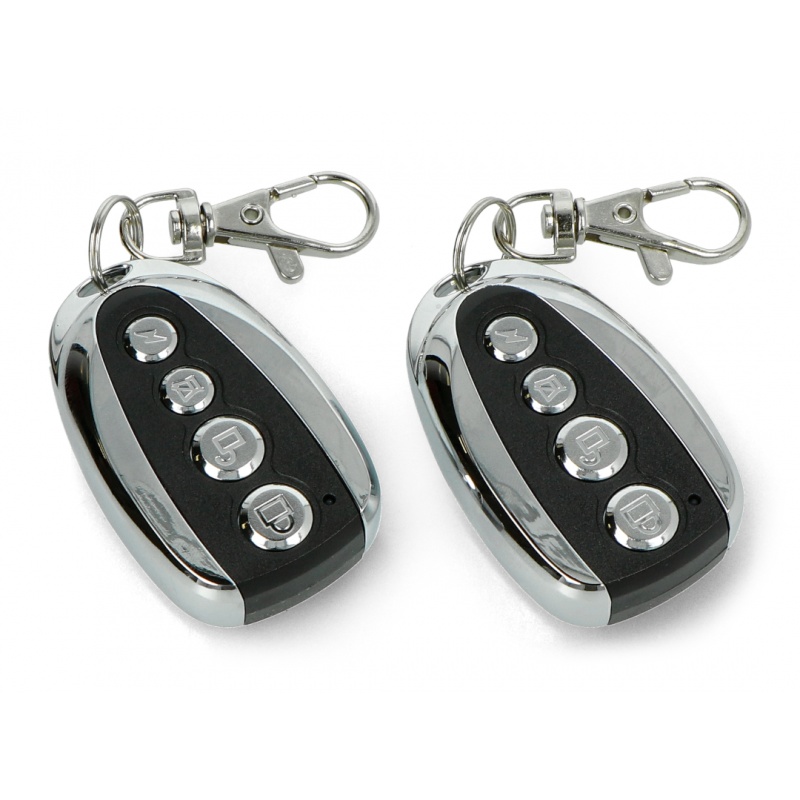

Piloty mogą różnić się wyglądem, dostawca wysyła różne modele. Różne modele pilotów działają tak samo.
Wyprowadzenia zdalnego sterownika 12 / 24 V DC - 433,92 MHz - 4 kanałowego
Złącza w tabeli opisane są od góry w takiej kolejności w jakiej występują na module sterownika. Szczegóły można znaleźć w instrukcji obsługi modułu.
| Nazwa | Opis |
|---|---|
|
+ |
Złącze zasilające, napięcie zasilania 12 lub 24 V. |
|
- |
Masa układu. |
|
NO_4 |
Wyprowadzenia styku normalnie otwartego przekaźnika K4. |
|
COM_4 |
Wyprowadzenie styku wspólnego przekaźnika K4. |
|
NC_4 |
Wyprowadzenie styku normalnie zamkniętego przekaźnika K4. |
|
NO_3 |
Wyprowadzenia styku normalnie otwartego przekaźnika K3. |
|
COM_3 |
Wyprowadzenie styku wspólnego przekaźnika K3. |
|
NC_3 |
Wyprowadzenie styku normalnie zamkniętego przekaźnika K3. |
|
NO_2 |
Wyprowadzenia styku normalnie otwartego przekaźnika K2. |
| COM_2 | Wyprowadzenie styku wspólnego przekaźnika K2. |
| NC_2 | Wyprowadzenie styku normalnie zamkniętego przekaźnika K2. |

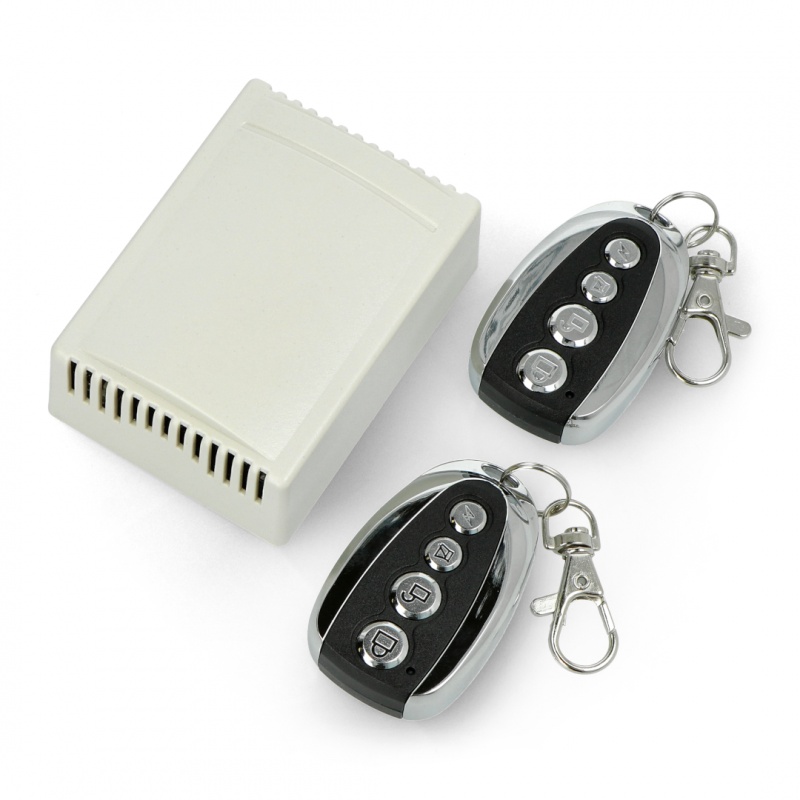

Zestaw zawiera:
- Odbiornik 4-kanałowy
- Pilot zdalnego sterowania - 2 sztuki
Specyfikacja zdalnego sterownika 12 / 24 V DC - 433,92 MHz - 4 kanałowego
- Napięcie zasilania: 12 / 24 V DC
- Napięcie pracy przekaźnika: 250 V AC
- Maksymalne obciążenie: 10 A
- Pamięć: do 50 pilotów
- Czułość odbiornika: -100 dBm
- Realny zasięg w otwartym terenie: do 100 m
- Stabilizacja kwarcowa
- 4 wyjścia przekaźnikowe
- 3 tryby pracy:
- bistabilny
- monostabilny
- zmiana stanu
- Możliwość użycia jako dodatkowy odbiornik automatu do bramy
- Temperatura pracy: od -20°C do 60°C
- Wymiary: 57,5 x 40,5 x 17 mm
Piloty mogą różnić się wyglądem, są wysyłane losowo.
Przykład zastosowania zdalnego sterownika 12 / 24V DC - 433,92 MHz - 4 kanałowego
