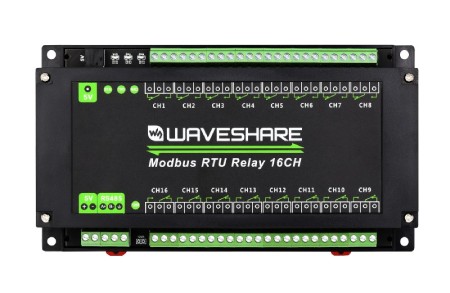

Opis produktu: Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 5 V - Modbus RS485 - Waveshare 24921

Moduł przekaźników 16 kanałowy z protokołem Modbus RTU to zaawansowane urządzenie stworzone z myślą o aplikacjach przemysłowych. Jego główną cechą jest możliwość sterowania 16 różnymi urządzeniami elektrycznymi za pomocą przekaźników o wysokiej nośności do 10 A, co sprawia, że nadaje się do sterowania dużymi urządzeniami, takimi jak silniki, pompy, wentylatory czy oświetlenie. Moduł wykorzystuje protokół Modbus RTU oraz interfejs RS485, co zapewnia łatwą integrację z szeroką gamą systemów automatyki przemysłowej, takich jak PLC (kontrolery programowalne), komputery przemysłowe, systemy SCADA oraz platformy takie jak Raspberry Pi czy Arduino. Dzięki kaskadowemu podłączeniu urządzeń na jednej magistrali RS485, możliwe jest sterowanie większą liczbą urządzeń bez potrzeby stosowania wielu oddzielnych linii komunikacyjnych. Wbudowana izolacja magnetyczna i optoelektroniczna skutecznie chroni moduł przed zakłóceniami i zapewnia wysoką niezawodność pracy, co czyni go idealnym rozwiązaniem do wymagających środowisk przemysłowych. Dodatkowo, moduł wyposażony jest w zabezpieczenia przed przepięciami (TVS) oraz resetowalny bezpiecznik, które skutecznie chronią urządzenie przed uszkodzeniami spowodowanymi przez przepięcia lub nadprąd.

Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 5 V - Modbus RS485 - Waveshare 24921

Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 5 V - Modbus RS485 - Waveshare 24921.

Botland jest oficjalnym dystrybutorem urządzeń marki Waveshare. Ich wielofunkcyjność i kompatybilność, zwłaszcza w zakresie technologii wyświetlania i zasilania, zostały docenione przez klientów na całym świecie. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Waveshare są oryginalne.

Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 5 V - Modbus RS485 - Waveshare 24921

Moduł przekaźnikowy sterowany poprzez magistralę RS485, wykorzystujący protokół Modbus RTU.

Główne cechy modułu

  • 16 kanałów przekaźników: umożliwia sterowanie wieloma urządzeniami o dużej mocy (do 10 A na kanał), w tym urządzeniami o napięciu 250 V AC i 30 V DC
  • Komunikacja Modbus RTU: zapewnia stabilną i szybką wymianę danych w systemach przemysłowych
  • Interfejs RS485: umożliwia podłączenie wielu urządzeń do jednej magistrali, co jest idealne do rozbudowanych instalacji przemysłowych
  • Izolacja magnetyczna i optoelektroniczna: chroni przed zakłóceniami i zapewnia wysoką niezawodność pracy
  • Zabezpieczenia przed przepięciami i nadprądami: wbudowane zabezpieczenie TVS oraz resetowalny bezpiecznik chronią przed uszkodzeniem urządzenia
  • Montaż na szynie DIN: łatwy montaż w szafach sterowniczych
  • Możliwość kaskadowania: możliwość podłączenia wielu modułów na jednej magistrali RS485, zwiększając elastyczność instalacji

Podłączenie modułu

Moduł zasilany jest napięciem 5 V DC. Komunikacja z innymi urządzeniami odbywa się przez interfejs RS485. Podłączenie urządzeń zewnętrznych (np. silników, pomp, oświetlenia) odbywa się za pomocą zacisków COM i NO. Moduł umożliwia sterowanie urządzeniami o napięciu do 250 V AC lub 30 V DC, a jego przekaźniki pozwalają na obciążenie do 10 A na kanał. Podłączenie kilku modułów do jednej magistrali RS485 jest możliwe dzięki funkcji kaskadowania urządzeń, co pozwala na sterowanie większą liczbą urządzeń przy minimalnym użyciu okablowania.

W przypadku podłączania wielu modułów w systemie, należy zadbać o poprawną konfigurację adresów urządzeń (od 1 do 255) oraz ewentualne zastosowanie repeaterów RS485 w celu utrzymania stabilnej komunikacji na większych odległościach.

Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 5 V - Modbus RS485 - Waveshare 24921

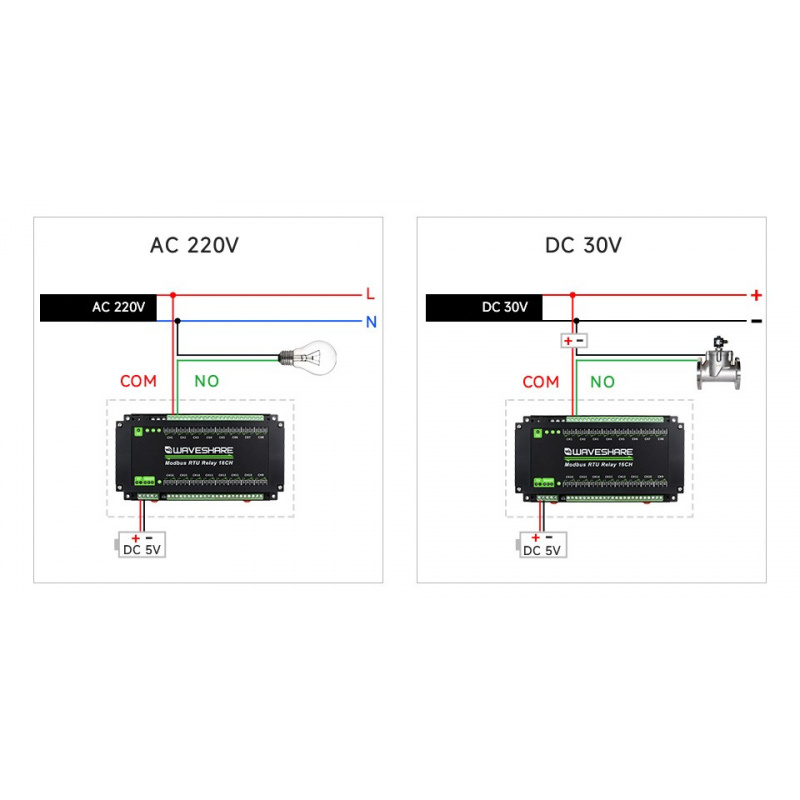

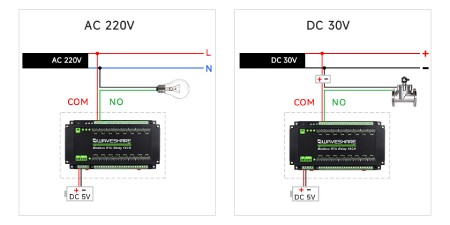

Schemat podłączenia modułu.

Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 5 V - Modbus RS485 - Waveshare 24921

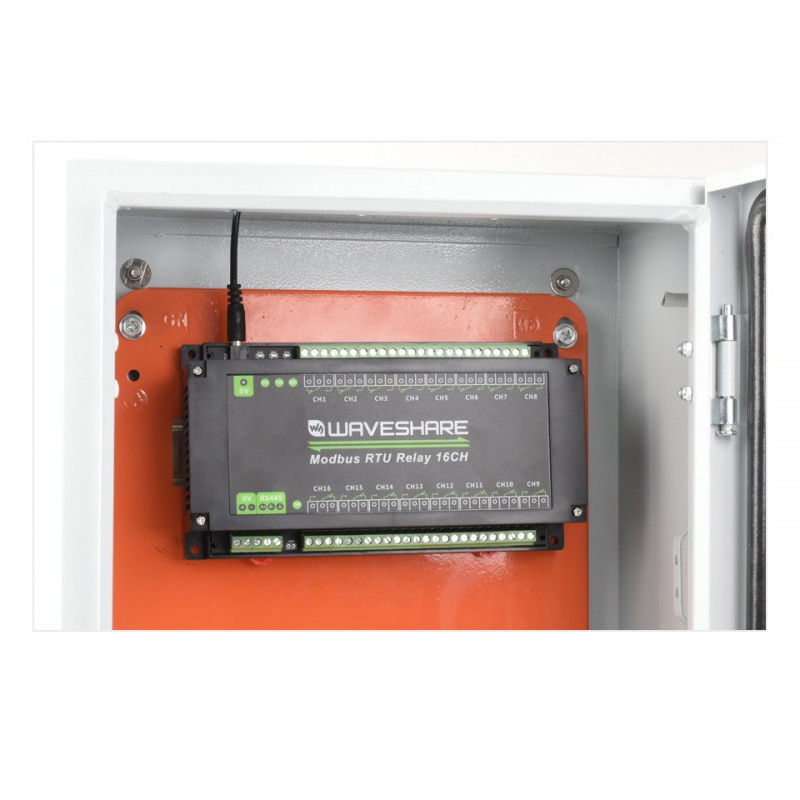

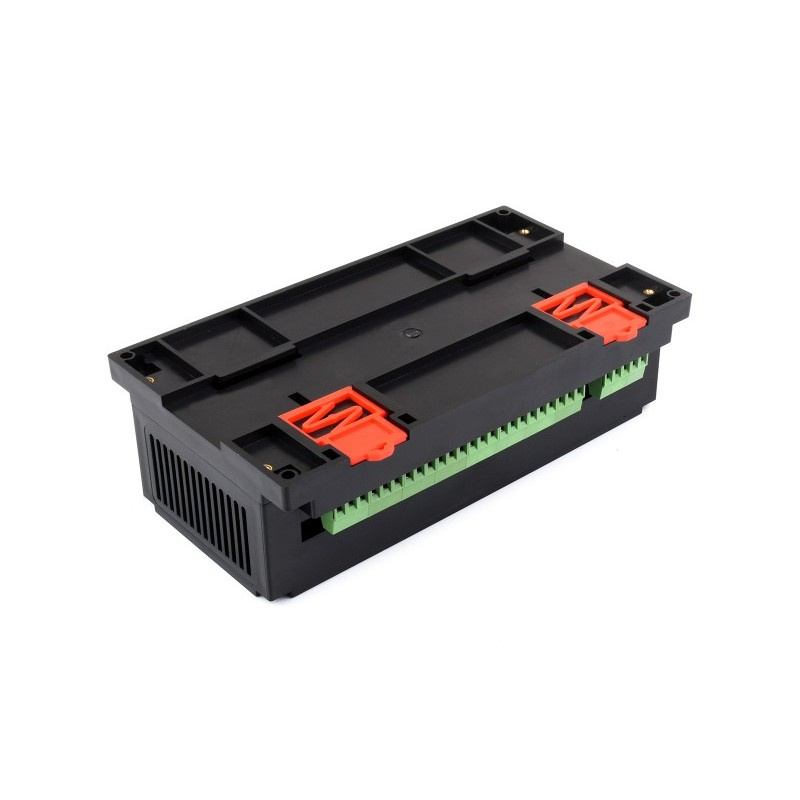

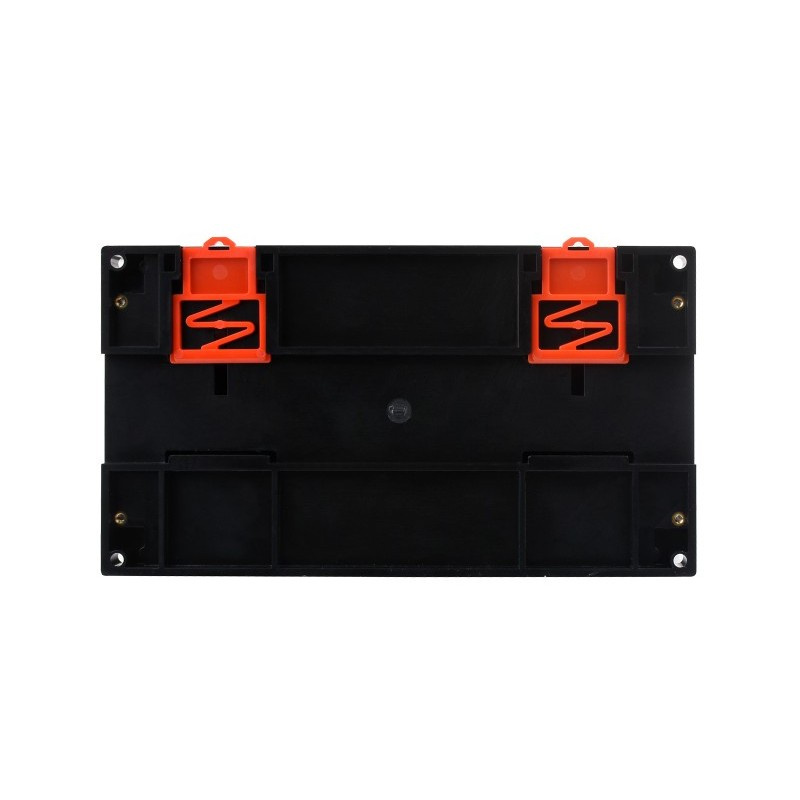

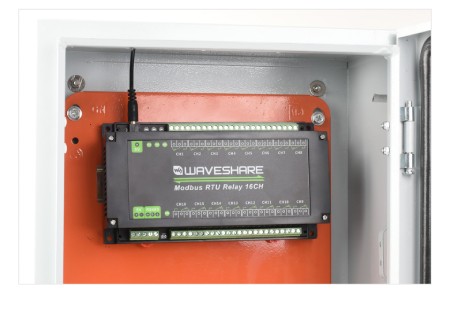

Konstrukcja jest łatwa w montażu na szynie DIN 35 mm.

Komunikacja i sterowanie

Moduł przekaźników komunikuje się za pomocą protokołu Modbus RTU poprzez interfejs RS485. Obsługuje różne prędkości transmisji, w tym 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 baud, oraz możliwość adresowania od 1 do 255 urządzeń na jednej magistrali RS485. Do sterowania modułem można używać komend Modbus RTU, przykłady komend to:

  • 01 05 00 00 FF 00 8C 3A - Włączenie przekaźnika 1
  • 01 05 00 00 00 00 CD CA - Wyłączenie przekaźnika 1
  • 01 01 00 00 00 10 3D C6 - Odczyt stanu wszystkich przekaźników
  • 01 05 00 00 55 00 F2 9A - Przełączenie stanu przekaźnika 1 (toggle)

Obsługa modułu jest możliwa przy użyciu popularnych narzędzi, takich jak Modbus Poll, Arduino IDE, a także dedykowanych bibliotek do Raspberry Pi, STM32 i innych platform. Moduł wspiera również pełną obsługę funkcji rejestrów i przekaźników w protokole Modbus RTU, umożliwiając zaawansowaną konfigurację i sterowanie.

Specyfikacja techniczna modułu

  • Napięcie zasilania cewki: 5 V DC
  • Interfejs komunikacyjny: RS485
  • Prędkość transmisji: 4800, 9600, 19200, 3840, 57600, 128000, 256000
  • Domyślny format komunikacji: 9600, N, 8, 1
  • Ilość przekaźników: 16
  • Złącza: 1NO 1NC
  • Protokół komunikacyjny: standardowy protokół Modbus RTU
  • Adres RS485: od 1 do 255
  • Maksymalne obciążenie przekaźników: 10 A 250 V AC / 30 V DC
  • Zabezpieczenia: izolacja zasilania, izolacja optyczna, izolacja magnetyczna, bezpiecznik resetowalny oraz TVS, ochrona przed przepięciami, diody zabezpieczające
  • Wskaźnik LED:
    • STA: wskaźnik MCU, miga gdy MCU działa normalnie
    • TXD: wskaźnik TX, miga podczas wysyłania danych
    • RXD: wskaźnik RX, miga podczas odbierania danych
  • Materiał obudowy: ABS
  • Montaż: na szynie DIN 35 mm
  • Wymiary: 200 x 110,9 x 59,1 mm

Zawartość zestawu

  • 1x Moduł przekaźników 16 kanałowy z protokołem Modbus RTU
  • 1x Zasilacz 5 V / 2 A
Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 5 V - Modbus RS485 - Waveshare 24921

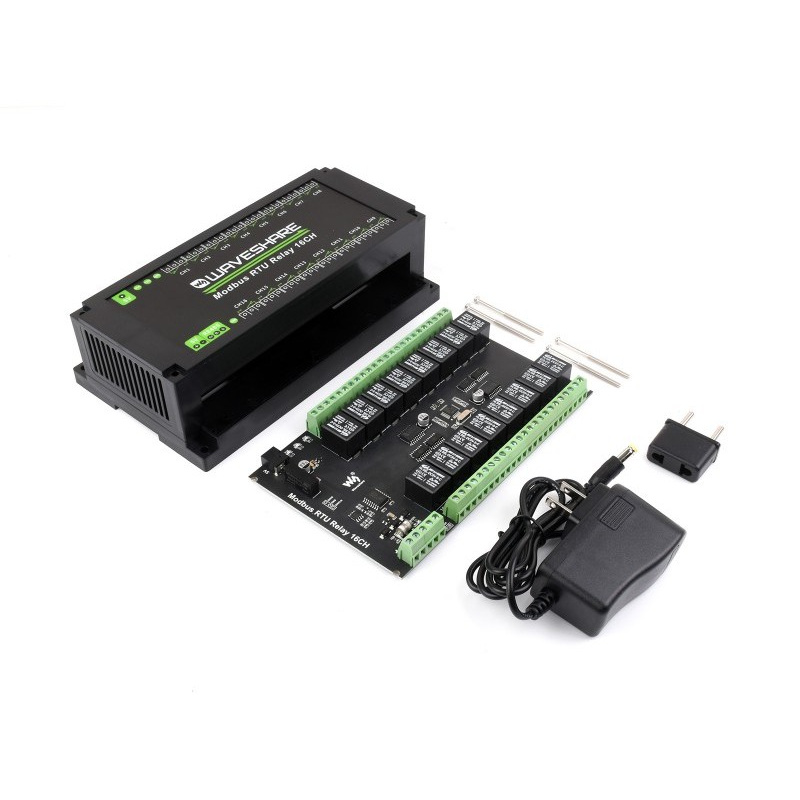

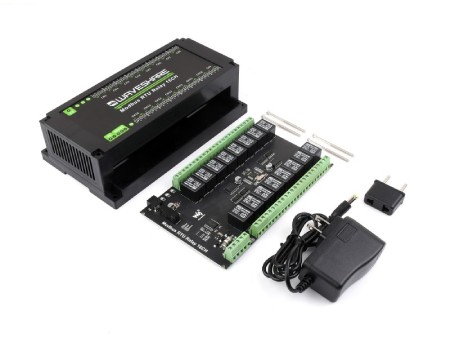

Elementy wchodzące w skład zestawu.

Nazwa Wartość
Ilość kanałów 16
Interfejs RS485
Szerokość 23 cm
Wysokość 17 cm
Głębokość 7 cm
Waga 0,639 kg
