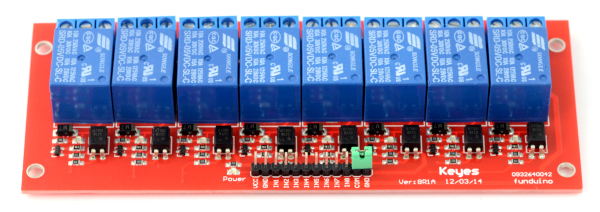

Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V - czerwony
Moduł wyposażony w osiem przekaźników SRD-05 z cewką zasilaną napięciem 5 V wraz z izolacją optoelektroniczną. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego.
Nie udało się pobrać ceny.
Cena promocyjna nie łączy się z rabatami za ilość.
Opis produktu: Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V - czerwony
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Rasbperry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
Produkt kompatybilny z Arduino Do obsługi przekaźników wystarczy cyfrowy sygnał sterujący z wyprowadzeń Arduino. |
Podłączenie
Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Przekaźnik posiada następujące wyprowadzenia
- VCC - zasilanie optoizolatora
- GND - masa układu
- IN1 ... IN8 - wejścia sterujące przekaźników, załączone staniem wysokim
- Zworka COM GND - łączy masy układu z masą optoizolatorów

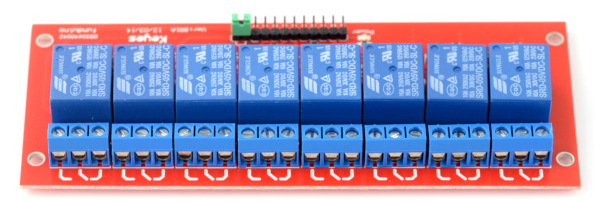

- Złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.
Specyfikacja modułu przekaźników
- Napięcie zasilania VCC: 5 V
- Załączany stanem wysokim: min 3,3 V
- Przekaźnik SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 V AC, 110 V DC*
- Maksymalny prąd: 10 A
- Izolacja optoelektroniczna
- 8 diod LED
- 7 - sygnalizujące załączenie przekaźników
- 1 - sygnalizująca podłączenie zasilania
- Wymiary płytki 139 x 55 mm
- Masa: 118 g
- Średnica otworów montażowych: 3 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych, w tym silników
Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V - czerwony
Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V to urządzenie wyróżniające się poborem energii na poziomie od około 0,36 W do około 0,51 W, w zależności od obciążenia. Proces podłączania sprzętu jest bardzo prosty, a dla jeszcze większego ułatwienia, na płytce umieszczono opisy wyprowadzeń.
Co za tym idzie, użytkownik nie musi się obawiać popełnienia błędu na tym etapie. Temperatura robocza, w której pracuje moduł przekaźników, mieści się w zakresie od -40℃ do +85℃. Z kolei bezpieczna wilgotność powietrza wynosi od 45% do 85%.
Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V - co jeszcze warto wiedzieć o urządzeniu?
Maksymalna liczba połączeń elektrycznych wynosi 30/min, zaś mechanicznych 300/min. Minimalna rezystancja izolacji to z kolei 100 MΩ (500 V DC). Urządzenie jest lekkie, a jego waga to zaledwie 10 g.
Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5V charakteryzuje się wytrzymałością dielektryczną pomiędzy cewką a stykiem wynoszącą 1500 V AC 50 / 60 Hz przez jedną minutę, a pomiędzy stykami na poziomie 1000 V AC 50 / 60 Hz przez jedną minutę. Podczas zasilania cewki znamionowym napięciem, minimalna żywotność przekaźnika to 107 (praca mechaniczna) i 105 (elektryczne przełączanie).
Przydatne linki
| Nazwa | Wartość |
|---|---|
| Ilość kanałów | 8 |
| Interfejs | Cyfrowy I/O |
| Szerokość | 10 cm |
| Wysokość | 2 cm |
| Głębokość | 19,5 cm |
| Waga | 0,122 kg |
