Opis produktu: Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Raspberry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
|
Produkt kompatybilny z Arduino Do obsługi przekaźników wystarczy cyfrowy sygnał sterujący z wyprowadzeń Arduino. |
Podłączenie
Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Przekaźnik posiada następujące wyprowadzenia
- 5V, DC+ - zasilanie optoizolatora
- GND, DC- - masa układu
- IN1 ... IN16 - wejścia sterujące przekaźników, załączone staniem niskim
- Złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.

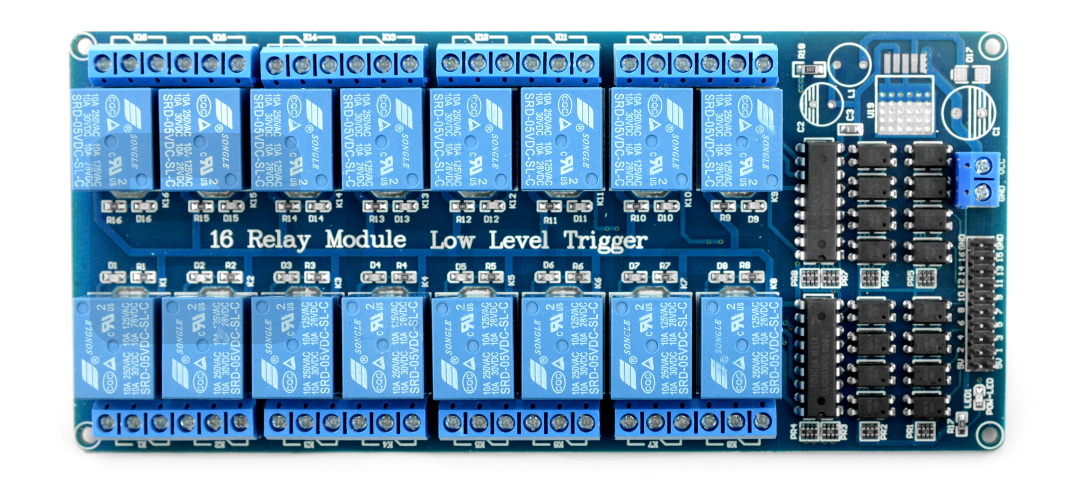

Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V.

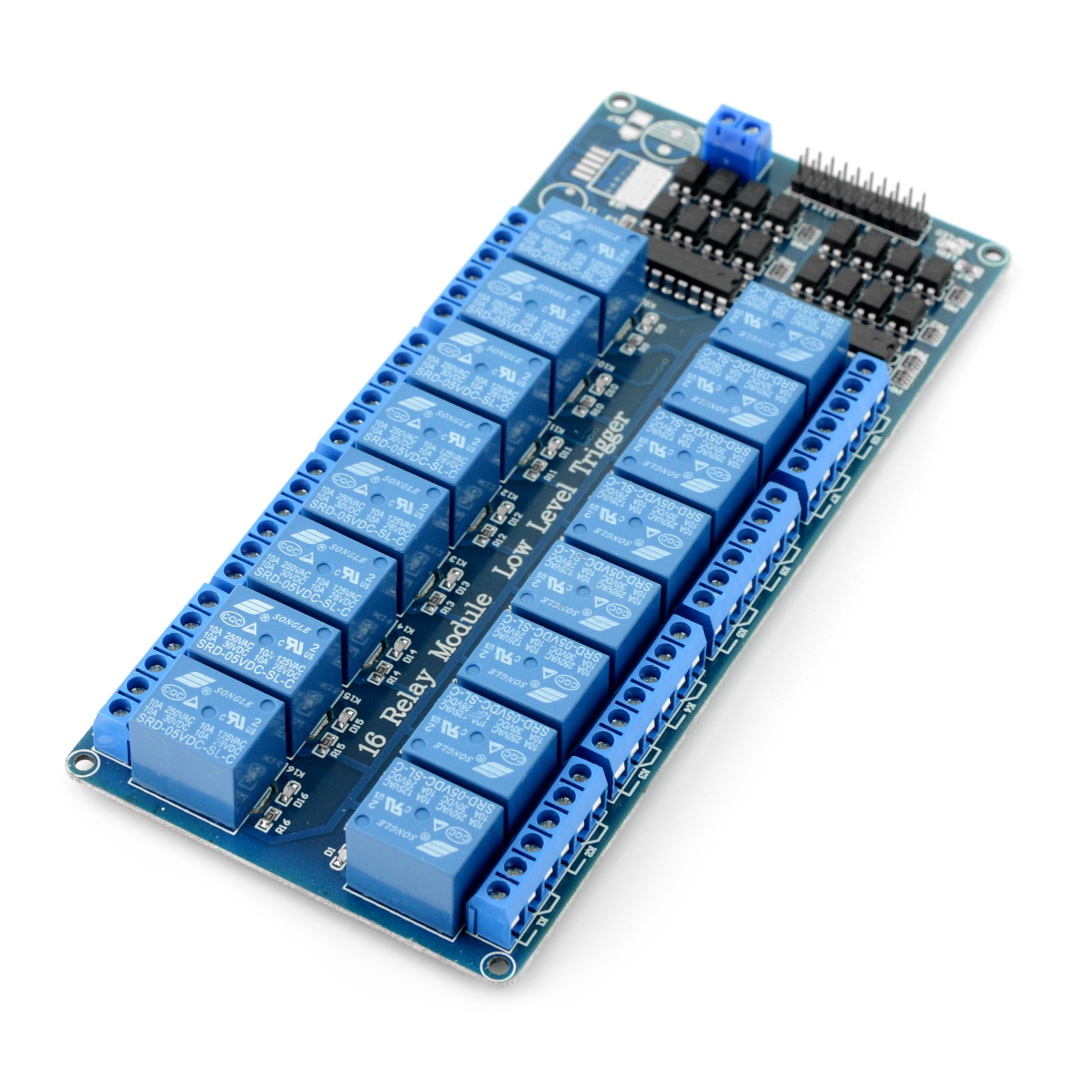

Moduł przekaźników 16 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V.
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych, w tym silników
Specyfikacja
- Napięcie zasilania VCC: 5 V
- Załączany stanem niskim
- Przekaźnik SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC, 110 VDC*
- Maksymalny prąd: 10 A
- Izolacja optoelektroniczna
- 16 diod LED sygnalizujących załączenie przekaźników
- Wymiary płytki 180 x 90 mm
- Masa: 225 g
- Średnica otworów montażowych: 3 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.
Uniwersalna, 16-kanałowa karta przekaźnikowa
Wygodny w użyciu, rozbudowany moduł wyjściowy, przeznaczony do współpracy z płytkami Arduino, minikomputerami, a także dowolnym mikrokontrolerem (np. PIC lub STM32).
Prezentowany moduł posiada 16 przekaźników z cewką 5V i stykami 10A/250VAC, przy czym każdy kanał wyposażony jest w dodatkową optoizolację. Do połączenia z nadrzędnym sterownikiem służy złącze męskie typu goldpin, zaś obwody styków zostały wyprowadzone na złącza śrubowe typu ARK 5,0 mm.
Moduły przekaźnikowe w ofercie Botland
Moduł 16 przekaźników z optoizolacją i stykami 10A/250VAC doskonale sprawdzi się w instalacjach inteligentnego budynku, sterownikach maszyn DIY, czy też większych systemach oświetleniowych.
W naszej ofercie znajdziesz też różnego rodzaju elektromechaniczne i półprzewodnikowe przekaźniki, przekaźniki Arduino w postaci modułów typu Arduino Shield, a także moduły sterujące kompatybilne z systemami automatyki budynkowej i popularnymi platformami IoT. Sprawdź także dostępne u nas sterowniki silników oraz zasilacze montażowe.
