Moduł przekaźników Grove 2 kanały z optoizolacją - 10A/250VAC - cewka 5V + obudowa

Indeks: SEE-12626 EAN: 5904422319779

Moduł wyposażony w dwa przekaźniki SRD-05 z cewką zasilaną napięciem 5 V z optyczną izolacją wejścia oraz otworami montażowymi. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego. Posiada gniazdo serii Grove. W zestawie również przezroczysta obudowa i przewód połączeniowy.

Moduł przekaźników Grove 2 kanały z optoizolacją - 10A/250VAC - cewka 5V + obudowa
49,00 zł
39,84 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Seeedstudio
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Moduł przekaźników Grove 2 kanały z optoizolacją - 10 A / 250 V AC - cewka 5 V + obudowa

Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Rasbperry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego. W zestawie przewód Grove.

Podłączenie modułu z przekaźnikami

Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowy przewód Grove 4-pinowy, który umożliwia podłączenie przekaźnika do płytki Base Shield v2.0.

Przekaźnik 2-kanałowy Grove

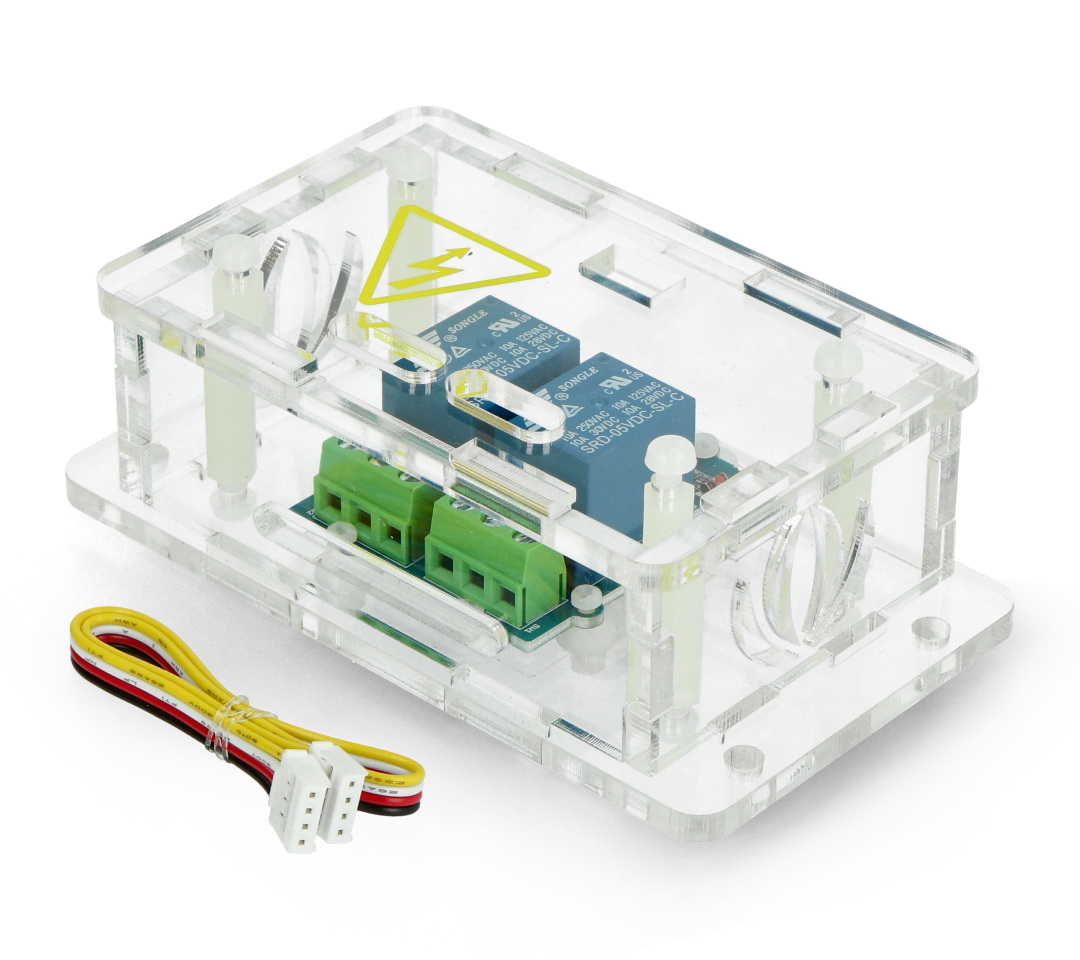

Moduł posiada obudowę do samodzielnego złożenia

Opis wyprowadzeń przekaźnika

Przekaźnik posiada następujące wyprowadzenia

  • VCC - zasilanie modułu
  • SIG1, SIG2 - wejścia sterujące przekaźników, załączone staniem niskim
  • GND - masa układy, wszystkie wyprowadzenia GND są ze sobą połączone
  • złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.

Przykłady zastosowania modułu

  • Sterownik oświetlenia
  • Sterownik układów wykonawczych
  • Włącznik do urządzeń elektrycznych w tym silników

Zawartość zestawu

  • Moduł przekaźnika 2 - kanałowy
  • Przezroczysta obudowa
  • Przewód Grove 4-pinowy
  • Elementy montażowe
  • Instrukcja montażu

Specyfikacja techniczna modułu przekaźników Grove

  • Napięcie zasilania VCC: 5 V
  • Załączany stanem niskim
  • Przekaźnik: SRD-05VDC-SL-C (dokumentacja)
    • Napięcie cewki: 5 V
    • Maksymalne napięcie styków: 250 VAC, 30 VDC*
    • Maksymalny prąd: 10 A
  • Optoizolacja EL817 (dokumentacja)
  • Wymiary płytki z obudową: 110 x 60 x 35 mm
  • Średnica otworów montażowych: 4 mm
  • Rozstaw otworów montażowych: 95 mm i 39 mm

* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.

Ilość kanałów 2
Interfejs Cyfrowy I/O
Szerokość opakowania 12 cm
Wysokość opakowania 5.1 cm
Głębokość opakowania 6.5 cm
Masa opakowania 0.152 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Dlaczego wybrać moduły z systemu Grove?





Opinie o produkcie

Moduł przekaźników Grove 2 kanały z optoizolacją - 10A/250VAC - cewka 5V + obudowa

5/5

Średnia Ocena

2

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Bram 16.02.2024 Potwierdzony zakup Opinia tłumaczona
Dobry produkt i interesująca przezroczysta obudowa.
Jacek 20.09.2022 Potwierdzony zakup
Znakomita jakość. Fajnie się składa w całość. Odpowiednie otwory na wypuszczenie kabli. Jakość plexy bardzo dobra. Uruchomienie z ESP32 bez problemu - warto pamiętać o dobrym zasilaniu - ładowarka/zasilacz 2A (taki z lepszych) i nie ma problemu.
