Opis produktu: Grove - moduł z tranzystorem MOSFET
Pozwala na włączanie/wyłączanie urządzeń wymagających zasilania od 5 do 15 V za pomocą sygnału cyfrowego. Moduł charakteryzuje się znacznie większą częstotliwością przełączania niż zwykły przełącznik mechaniczny która może sięgać 5 MHz. Posiada dwa otwory montażowe, dwa złącza ARK oraz standardowe gniazdo serii Grove. W zestawie znajduje się również przewód Grove. Kompatybilny z Arduino, Raspberry Pi, BeagleBone Wio, LinkIt ONE i większością innych minikomputerów/kontrolerów.
Podłączenie

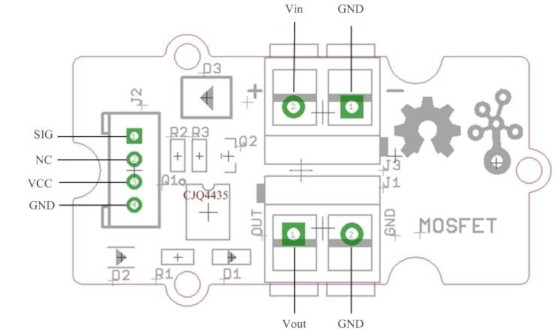

Moduł posiada złącze Grove (SIG, NC, VCC, GND) z którego pobierany jest sygnał sterujący i zasilanie oraz dwa złącza ARK- jedno (Vin, GND) doprowadza napięcie wejściowe między 5 a 15 V, drugie (Vout, GND) służy do zasilania urządzenia wyjściowego. W przypadku braku zasilania na złączu ARK moduł podaje prąd na drugim złączu ARK ze złącza Grove (5 V).
Producent udostępnia na swojej stronie proste instrukcje połączenia Arduino i Raspberry Pi wraz z kodami źródłowymi.
Specyfikacja
- Zasilanie modułu: 5 V
- Obsługiwane napięcie: od 5 do 15 V
- Maksymalny prąd ciągły: 9,1 A
- Układ MOSFET: CJQ4435
- Wymiary: 40x 20 x 15 mm
- Masa: 14 g
