Opis produktu: Grove - moduł CAN Bus - GD32E103 - Seeedstudio 114992978
Moduł oparty na układzie GD32E103, który pozwala połączyć mikrokontroler z magistralą CAN. Pozwala na wykorzystanie Arduino w celu komunikacji z magistralą CAN-BUS w celu np. diagnostyki pojazdu. Komunikuje się poprzez interfejs szeregowy UART - RX, TX. Pracuje z napięciem 3,3 V. Na płytce umieszczono złącze Grove oraz złącze śrubowe.
Cechy modułu
- Obsługuje komunikację CAN: implementuje CAN FD z prędkością do 5 Mb/s
- Jest łatwy w programowaniu: obsługuje polecenia AT, które umożliwiają proste programowanie portu szeregowego UART
- Ekosystem Grove: płytka posiada 4-pinowe złącze Grove, które umożliwia szybkie prototypowanie
W zestawie znajduje się także przewód połączeniowy ze złączem Grove.
Produkt kompatybilny z Arduino!
Producent przygotował szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem.

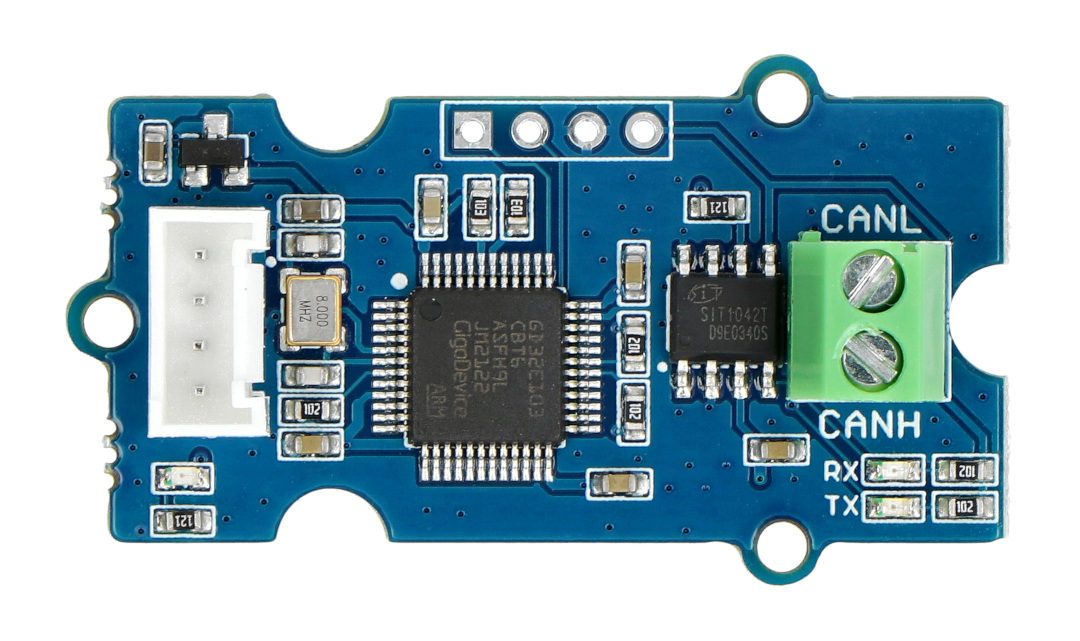

Grove - moduł CAN Bus - GD32E103 - Seeedstudio 114992978.
Co to jest magistrala CAN?
CAN to skrót od Controller Area Network - sieć kontroli obszaru i oznacza magistralę szeregową typu multi-master służącą do dwukierunkowego przesyłania danych. Magistrala CAN jest powszechnie stosowana w pojazdach samochodowych, sprzęcie rolniczym, szeroko pojętej automatyce przemysłowej i zaawansowanym sterowaniu mechanicznym.
W naszej ofercie znajdziesz także inne moduły komunikacyjne - sprawdź!
Specyfikacja techniczna modułu
- Typ: moduł komunikacyjny
- Rodzaj komunikacji: magistrala CAN
- Wbudowany układ: GD32E103
- Prędkość transmisji UART: do 115200 baud (domyślnie 9600 baud)
- Prędkość transmisji CAN FD: do 5 Mb/s
- Sygnalizacja stanu: dioda LED RX / TX
- Napięcie robocze: 3,3 V
- Standard złącza:
- 1x złącze Grove
- 1x złącze śrubowe
- Wymiary modułu: 20 x 40 x 10 mm

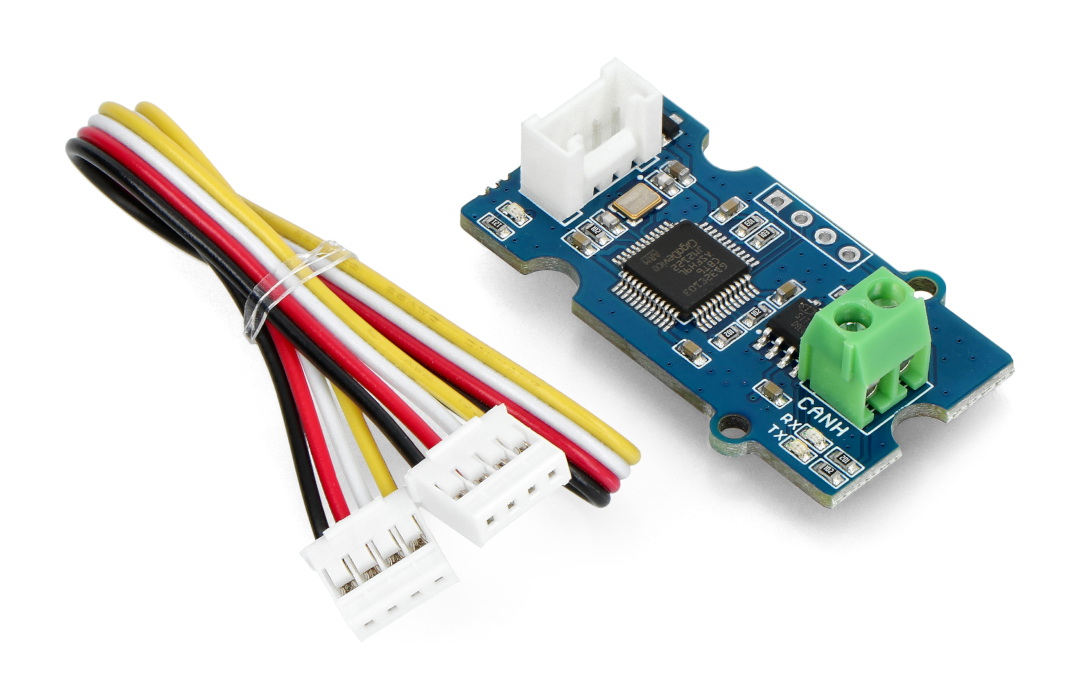

Zawartość zestawu
- Grove - moduł CAN Bus - GD32E103 - Seeedstudio - 1 sztuka
- Przewód połączeniowy ze złączem Grove - 1 sztuka

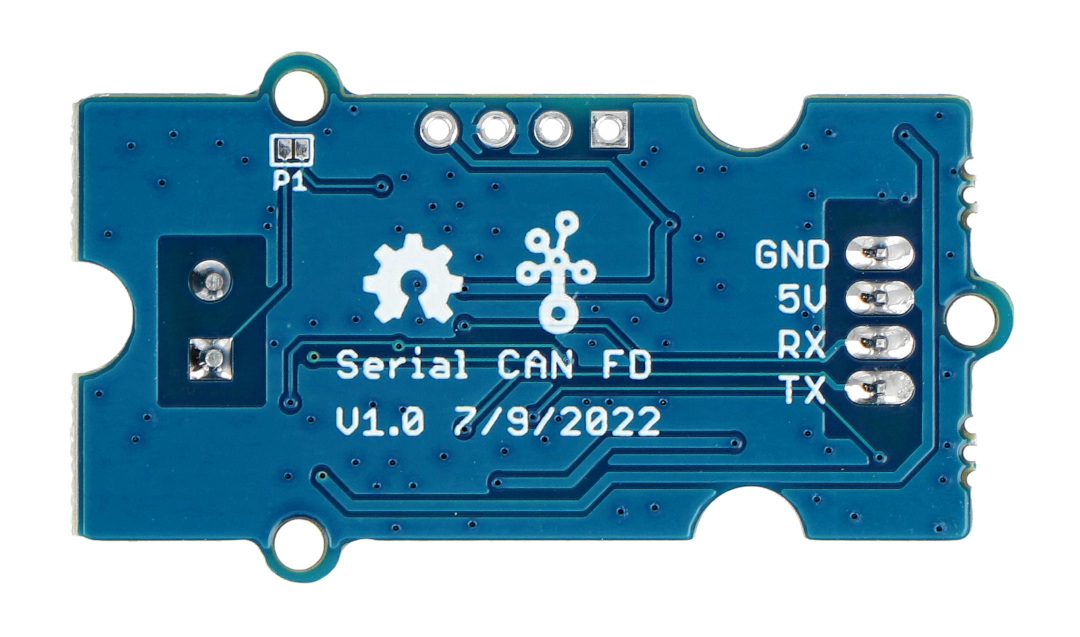

Grove - moduł CAN Bus od Seeedstudio - widok z tyłu.
