Opis produktu: Grove - konwerter ADC dla czujników siły nacisku HX711
Moduł konwertera ADC 24-bit kompatybilny z Arduino, umożliwia odczytanie wartości z czujników siły nacisku. Posiada wbudowany wzmacniacz z opcjonalnym wzmocnieniem 32 dB, 64 dB i 128 dB. Na płytce znajduje się 4-pinowy terminal śrubowy dla łatwego podłączenia czujnika. Moduł zasilany napięciem od 2,6 V do 5,5 V.

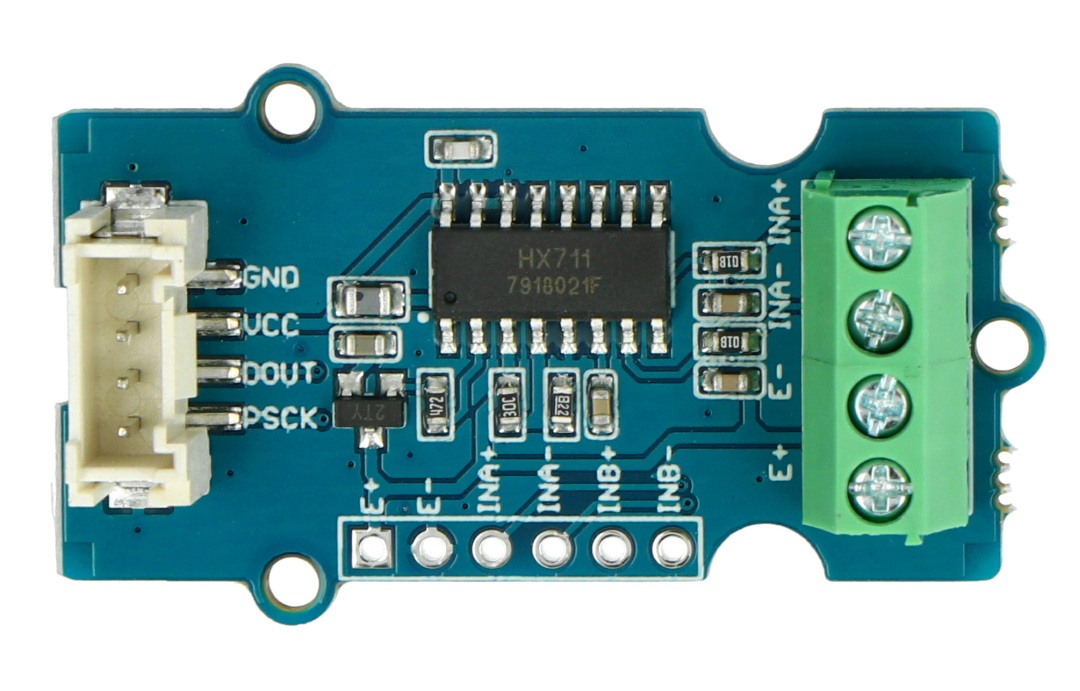

Wyprowadzenia Grove - konwertera ADC dla czujników siły nacisku HX711
Moduł z kamerą do komunikacji wykorzystuje piny cyfrowe mikrokontrolera. Wbudowane złącze Grove ułatwia podłączenie modułu do płytki bazowej.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 3,3 V lub 5 V. |
| DOUT | Szeregowe wyjście danych. |
| PSCLK | Szeregowe wejście zegarowe. |
| INA+ | Wejście pozytywne kanału A. |
| INA- | Wejście negatywne kanału A |
| INB- | Wejście negatywne kanału B. |
| INB+ | Wejście negatywne kanału B. |
| E- | Zasilanie czujnika - masa. |
| E+ | Zasilanie czujnika - napięcie. |
Specyfikacja konwertera ADC
- Napięcie pracy: od 2,6 V do 5,5 V
- Prąd pracy: do 1,5 mA
- Dokładność detekcji: 24-bit
- Wyjściowa szybkość transmisji danych: opcjonalnie 10 SPS lub 80 SPS
- Opcjonalne wzmocnienie: 32 dB dla kanału B / 64 dB lub 128 dB dla kanału A
- Wymiary: 41 x 21 mm
