Grove ADS1115 - przetwornik ADC 16-bit - 4-kanałowy - nakładka dla Raspberry Pi - Seeedstudio 103030279

Indeks: SEE-13814 EAN: 5904422377427

Grove 4-channel 16-bit ADC ADS1115 jest to konwerter analogowo-cyfrowy (ADC) w postaci nakładki do złącz GPIO Raspberry Pi. Jest to 4-kanałowy ADC oparty na ADS1115 Texas Instrument, który jest precyzyjnym 16-bitowym układem o niskiej mocy. ADC działa z Raspberry w wersji A+ / B+ / 2B / 3B / 3B+ / Zero / Zero W.

Grove ADS1115 - przetwornik ADC 16-bit - 4-kanałowy - nakładka dla Raspberry Pi - Seeedstudio...
99,00 zł
80,49 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Seeedstudio
Kompatybilny z: Raspberry Pi

Opis produktu: Grove ADS1115 - przetwornik ADC 16-bit - 4-kanałowy - nakładka dla Raspberry Pi - Seeedstudio 103030279

Grove 4-channel 16-bit ADC ADS1115 jest to konwerter analogowo-cyfrowy (ADC) w postaci nakładki do złącz GPIO Raspberry Pi. Jest to 4-kanałowy ADC oparty na ADS1115 Texas Instrument, który jest precyzyjnym 16-bitowym układem o niskiej mocy. Układ zasilany jest napięciem od 3,3 V do 5 V, komonikuje się z Raspberry Pi za pomocą złącz GPIO. ADC działa z Raspberry w wersji A+ / B+ / 2B / 3B / 3B+ / Zero / Zero W.

Produkt kompatybilny z Raspberry Pi.

Grove Przetwornik ADC 16-bit

Grove ADS1115 - przetwornik ADC 16-bit - 4-kanałowy - nakładka dla Raspberry Pi.

Grove ADC 16-bit

Cechy Grove ADS1115

  • Niskie zużycie prądu:

      a) Tryb ciągły: tylko 150μA

      b) Single-Shot Mode: Automatyczne wyłączenie

  • Szeroki zakres napięcia zasilania
  • Wejściowy multiplekser (MUX), który zapewnia dwa wejścia różnicowe lub cztery wejścia single-ended.
  • Programowalny komparator
  • Wewnętrzne napięcie odniesienia dla niskiego dryfu
  • Oscylator wewnętrzny
  • Wewnętrzny PGA
  • Programowalna prędkość przesyłu danych: od 8SPS do 860SPS
  • Interfejs szeregowy zgodny z I2C

Zastosowanie przetwornika ADC

  • Przenośne oprzyrządowanie
  • Dobra konsumpcyjne
  • Monitorowanie baterii
  • Pomiar temperatury
  • Automatyzacja fabryki i sterowanie procesem

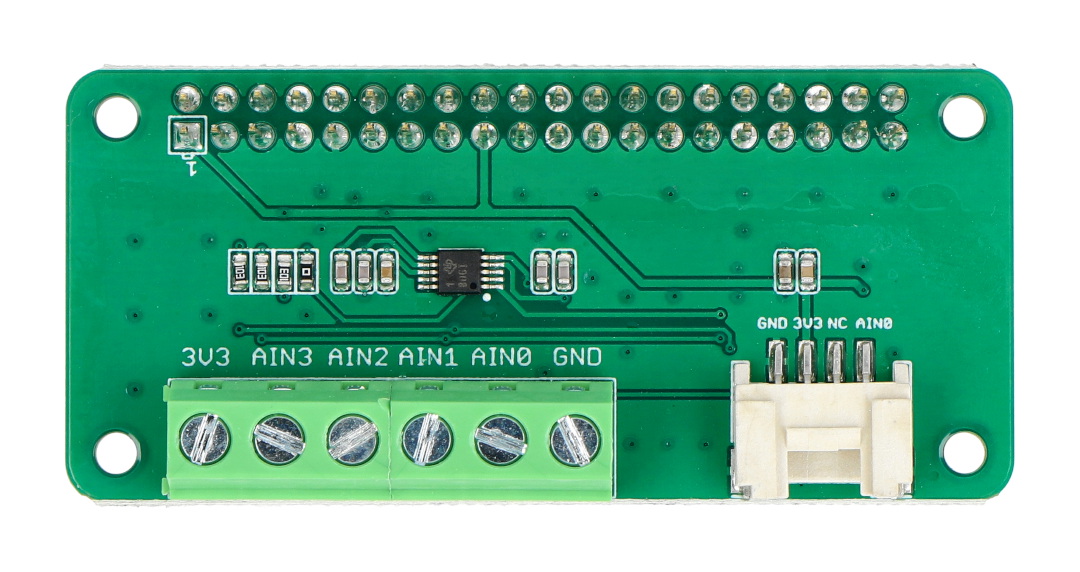

Grove ADC 16-bit

Pin Opis
1. AIN0  Analogowy pin 0
2. NC No Connected (Nie Połączony)
3. 3V3  Napięcie wyjściowe: od 3,3 V
4. GND  Masa układu.
5. GND

Masa układu to same co w pinie 4

6. AIN0 Pin analogowy 0
7. AIN1 Pin analogowy 1
8. AIN 2 Pin analogowy 2
9. AIN 3 Pin analogowy 3
0. 3v3 Napięcie wyjściowe 3.3 V


Specyfikacja techniczna Seeedstudio 103030279

Atrybut Wartość

Napięcie pracy

3,3 V / 5 V

Analogowy prąd wejściowy

100 mA (chwilowe)
10mA (ciągły)

Temperatura magazynowania

-60~150℃

Maksymalna temperatura złącza

150

Interfejs

I2C

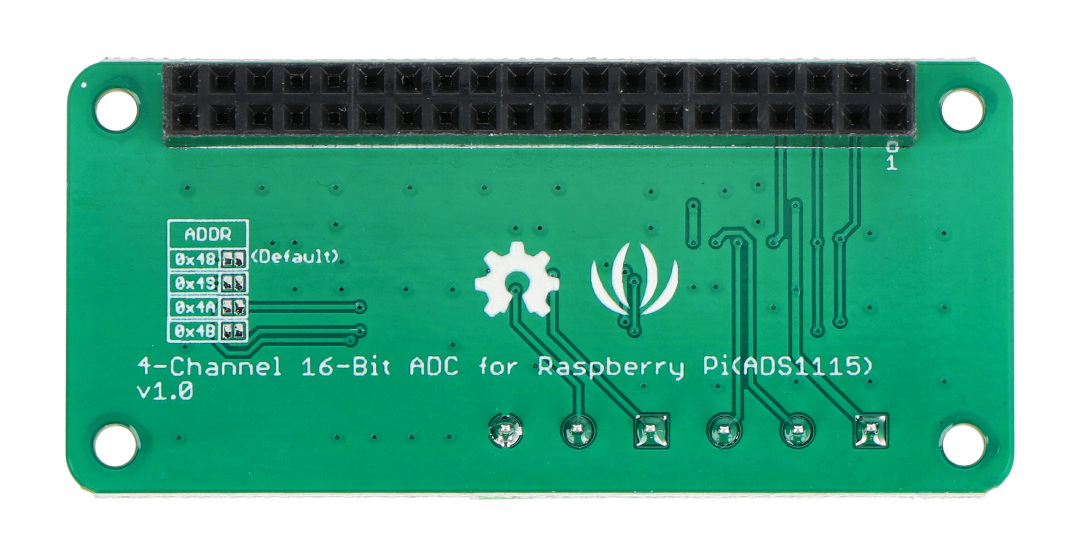

Adres interfejsu

0x48 (defult)
0x49 ~ 0x4B (konfigurowalny)

Zestaw zawiera

  •  4-kanałowe 16-bitowe ADC
  •  4 x śruby dwustronne
  •  8 x śrubek



Grove ADS1115 - przetwornik ADC 16-bit - 4-kanałowy - nakładka dla Raspberry Pi - Seeedstudio 103030279

Grove ADS1115 to wszechstronna nakładka podłączona do Raspberry Pi z interfejsem I2C i wejściowym multiplekserem o dwóch wejściach różnicowych i czterech wejściach zakończonych pojedynczo. Dodanie nakładki pozwala swobodną konwersję sygnałów analogowych i cyfrowych.

Przetwornik ADC Grove od Seeedstudio jest układem 16-bitowym pracującym pod napięciem 3,3V - 5V. Sprawdzona architektura gwarantuje bardzo dobrą wydajność i jakość konwertowanych sygnałów, co razem z niską ceną wpływa na atrakcyjność produktu.

Moduł przetwornika ADC Grove ADS1115 - wysoka wydajność i zastosowanie profesjonalne

Pomimo niskiej ceny płytka ta gwarantuje bardzo dużą wydajność i stosowana jest w wielu aplikacjach. Ze względu na dodatkowe funkcje wbudowane, np. jak monitorowanie stanu baterii i bieżący pomiar temperatury, może przyczyniać się do poprawy ekonomii pracy fabryk i zarządzania procesami.

Moduł Grove ADS1115 - przetwornik ADC 16-bit - 4-kanałowy - nakładka dla Raspberry Pi - Seeedstudio 103030279 współpracuje efektywnie praktycznie ze wszystkimi wersjami “Malinek”. W razie pytań zachęcamy do kontaktu.

Moduł - typ Przetwornik
Szerokość opakowania 12 cm
Wysokość opakowania 8 cm
Głębokość opakowania 3 cm
Masa opakowania 0.036 kg

Maja

01/14/21

Pytanie: Czy przetwornik ADC Grove ADS1115 bedzie kompatybilny z Raspberry PI 4?
Odpowiedź: Tak, przetwornik jest kompatybilny z Raspberry Pi 4B.
