Opis produktu: Grove - przekaźnik 4-kanałowy SPDT
Wysokiej klasy 4-kanałowy przekaźnik marki Grove w wersji 1.0. Jest zdolny do obsługi maksymalnego napięcia 250 V AC lub 110 V DC przy natężeniu 10 A. Do pracy wymaga niskiego napięcia 5 V. Posiada 4niezależne kanały sterowane poprzez mikrokontroler STM32F030F4P6, który działa przy użyciu interfejsu SWD lub I2C i umożliwia sterowanie każdym przekaźnikiem za pomocą komend. Moduł został też wyposażony w gniazdo Grove pozwalające na łatwe podłączenie się z Base Shield na Arduino lub Grove Pi+ na Raspberry Pi. Płytka została wykonana z wysokiej jakości laminatu o podwyższonej odporności na temperatury a użyte przekaźniki Songle SRD są w stanie wykonać nawet 10 milionów przełączeń przy szybkości do 30 przełączeń na minutę. Wszystko to sprawia, że moduł jako całość prezentuje się świetnie. Wysoka trwałość połączona z łatwością użytkowania oraz wysoką estetyka samej płytki oraz opakowania czyni z przekaźnika Grove produkt wysokiej klasy.
 |

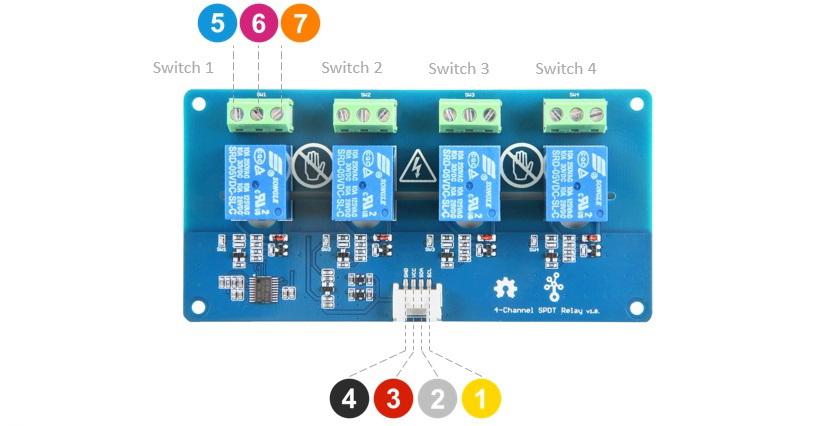

SCL: Pin wejściowy zegara, zapewniający podstawę czasu |
 |
SDA: Dwukierunkowy pin wejścia/wyjścia do transmisji danych |
 |
VCC: napięcie 5V |
 |
GND: podłączenie modułu do masy |
 |
NC1: wyjście 1, podłączone domyślnie do COM1 |
 |
COM1: kontrolowane przez SIG1, połączone z NC1 lub NO1 |
 |
NO1: wyjście 2 pierwszego przekaźnika |
Prezentacja możliwości 4-kanałowego przekaźnika Grove
Seria Grove
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield dla Arduino i Grove Pi+ dla Raspberry Pi. Pozwala na łatwe łączenie elementów za pomocą interfejsu Grove. Współpracuje też z interfejsami SWD i I2C.
|
Zobacz wszystkie elementy serii Grove w naszej ofercie |
Specyfikacja przekaźnika 4-kanałowego Grove
- Napięcie zasilania VCC: 5 V
- pobór mocy: około 0.45 W
- Przekaźniki Songle SRD-05VDC-SL-C (dokumentacja)
- Maksymalne obciążenie: 250 V AC / 110 V DC
- Szybkość: 30 przełączeń / min
- Temperatura pracy: -40°C - +85°C
- Wymiary płytki: 120 x 60 x 19 mm
- Waga płytki: 257 g
- W zestawie:
- 4-kanałowy przekaźnik Grove
- kabel Grove
- Akrylowa obudowa
- elementy montażowe
