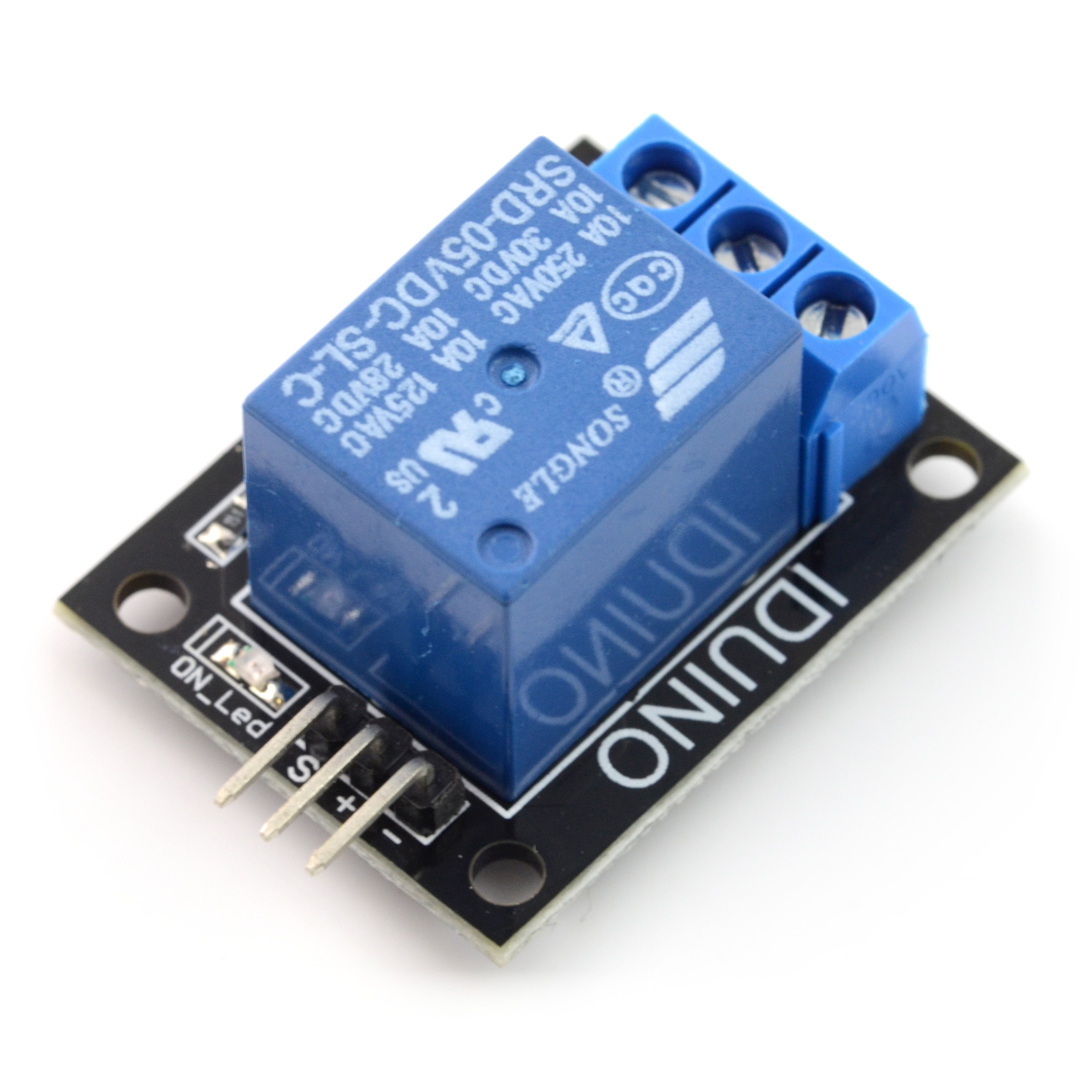

Opis produktu: Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino).
Do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych w tym silników
Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V.
Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V.
Podłączenie modułu
Moduł posiada trzy wyprowadzenia wejściowe S, +, -. Aby układ pracował poprawnie należy podłączyć zasilanie 5 V do pinu "+", masę "-" oraz sygnał wejściowy S.
Wyprowadzenia wyjściowe oznaczone są jako NO - domyślnie odłączone, NC - domyślnie podłączone z COM. Podanie stanu wysokiego na pin S przełącza styki przekaźnika i tworzy połączenie pomiędzy COM i NO rozłączając COM z NC.
Specyfikacja modułu przekaźnika
- Napięcie zasilania VCC: 5 V
- Załączany stanem wysokim: min 3,3 V
- Przekaźnik SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC przy 10 A / 125 VAC przy 10 A
- Maksymalny prąd: 10 A / 15 A
- Wymiary płytki 34 x 26 mm
- Średnica otworów montażowych: 3 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji.
Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V
Opisywany moduł przekaźnika 5 V charakteryzuje się czasem reakcji wynoszącym zaledwie 10 ms. Z kolei maksymalny czas opóźnienia to tylko 5 ms. Moduł przekaźnika 5 V może bezpiecznie pracować w temperaturze zawierającej się w zakresie od -40 ℃ do +85 ℃. Z kolei bezpieczna wilgotność powietrza to pomiędzy 45% a 80%.
Rezystancja izolacji modułu wynosi 100 mΩ przy napięciu 500 VDC. Wytrzymałość dielektryczna pomiędzy stykiem a cewką równa się 1500 VAC 50 Hz / 60 Hz przez 60 sekund i 1000 VAC między stykami, przy częstotliwości 50 Hz / 60 Hz przez jedną minutę
Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V - długa żywotność i stabilna praca
Moduł przekaźnika Arduino wyróżnia się długą żywotnością, nawet w przypadku intensywnego użytkowania. Maksymalna liczba przełączeń mechanicznych w trakcie jednej minuty została ustalona na 300, z kolei elektrycznych na 30. Minimalna żywotność określona przez producenta to 10⁷ przełączeń mechanicznych i 10⁵ połączeń elektrycznych.
Ponadto moduł przekaźnika, dzięki wytrzymałej obudowie, jest odporny na wibracje i uszkodzenia mechaniczne.
