Opis produktu: Moduł przekaźników 2 kanały z optoizolacją - styki 10 A / 250 V AC - cewka 5 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Rasbperry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
Wyprowadzenia
- VCC - zasilanie optoizolatora
- JD-VCC - zasilanie cewki przekaźnika, domyślnie połączone z VCC za pomocą zworki
- IN1, IN2 - wejścia sterujące przekaźników, załączone staniem niskim
- GND - masa układy, wszystkie wyprowadzenia GND są ze sobą połączone
- złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.

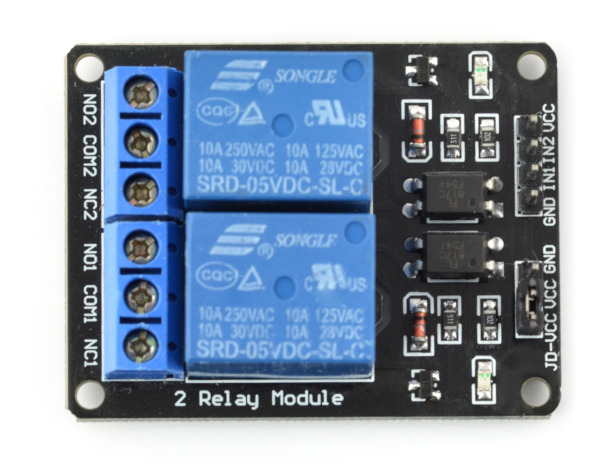

Moduł przekaźników.

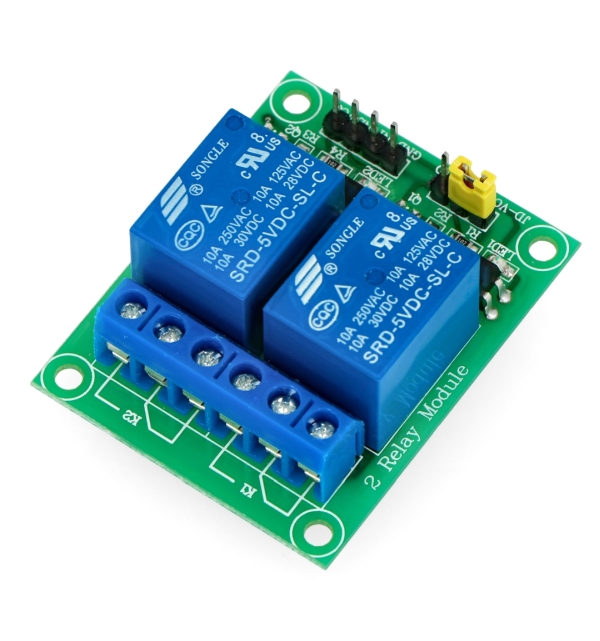

Podłączenie
Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Specyfikacja
- Napięcie zasilania VCC: 5 V
- Załączany stanem niskim
- Przekaźnik: SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC, 110 VDC*
- Maksymalny prąd: 10 A
- Optoizolacja EL817 (dokumentacja)
- Wymiary płytki: 50 x 38 mm
- Średnica otworów montażowych: 3 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.
Moduł przekaźników 2 kanały z optoizolacją - styki 10 A / 250 V AC - cewka 5 V
Aby ułatwić użytkownikowi proces podłączania, na płytce znalazły się opisy wszystkich wyprowadzeń. Dzięki temu nie trzeba również obawiać się, iż wykonamy cały proces nieprawidłowo. Moduł przekaźników 2 kanały z optoizolacją - styki 10 A / 250 V AC - cewka 5 V pracuje w temperaturze roboczej mieszczącej się w zakresie od -40℃ do +85℃.
Opisywane urządzenie wyróżnia się poborem energii od około 0,36 W do około 0,51 W, w zależności od tego, jakie jest obciążenie. Moduł przekaźnika pracuje bezpiecznie przy wilgotności powietrza od 45% do 85%.
Moduł przekaźników 2 kanały z optoizolacją - styki 10 A / 250 V AC - cewka 5 V - pozostałe informacje
Jeśli chodzi o maksymalną liczbę połączeń, w przypadku połączeń elektrycznych jest to 30/min, zaś w przypadku mechanicznych 300/min. Minimalna rezystancja izolacji to 100 MΩ (500VDC).
Urządzenie wyróżnia się wytrzymałością dielektryczną pomiędzy cewką a stykiem na poziomie 1500 V AC 50/60 Hz przez jedną minutę, zaś pomiędzy stykami na poziomie 1000 V AC 50/60 Hz przez jedną minutę. Moduł przekaźnika charakteryzuje się też niewielką wagą, wynoszącą zaledwie około 10 g. Gdy cewka jest zasilana tylko znamionowym napięciem, minimalna żywotność przekaźnika w przypadku mechanicznej pracy to 107, zaś w przypadku elektrycznego przełączania 105.
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych w tym silników
