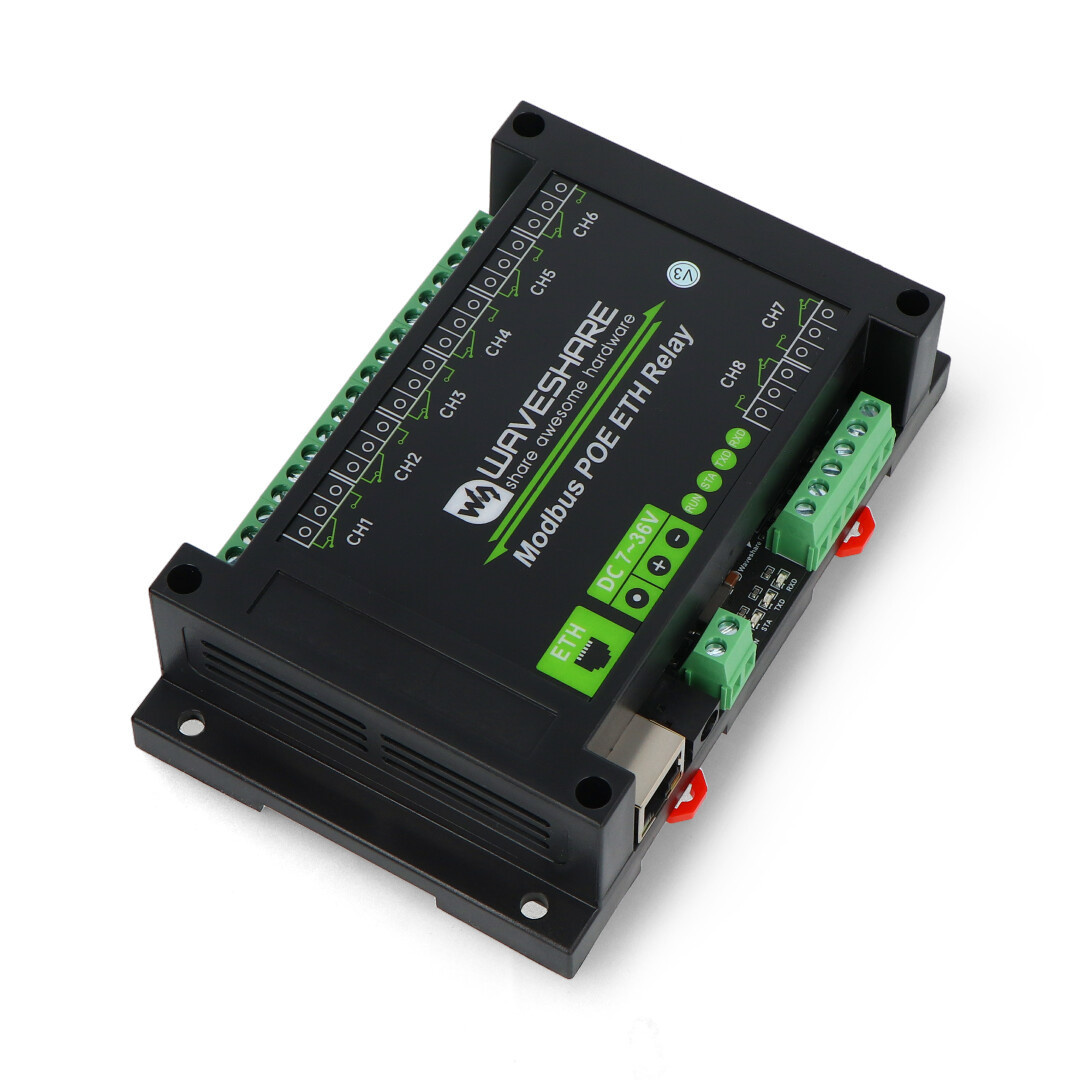

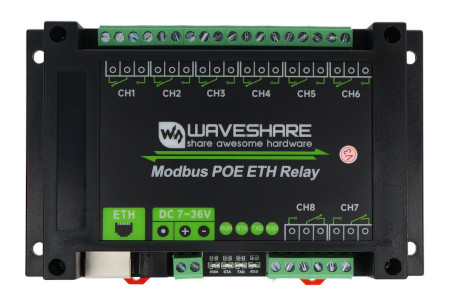

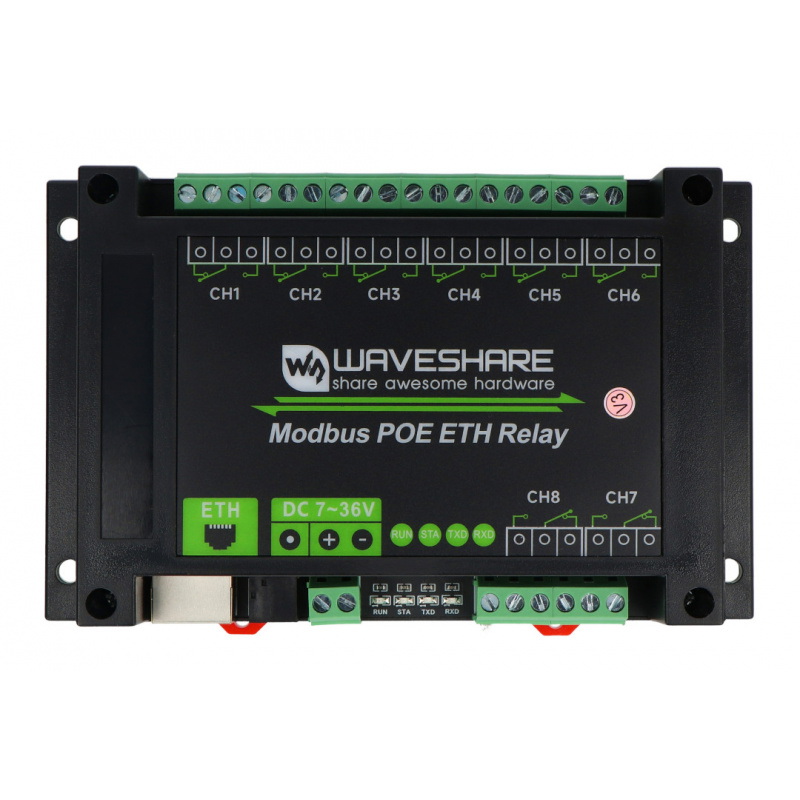

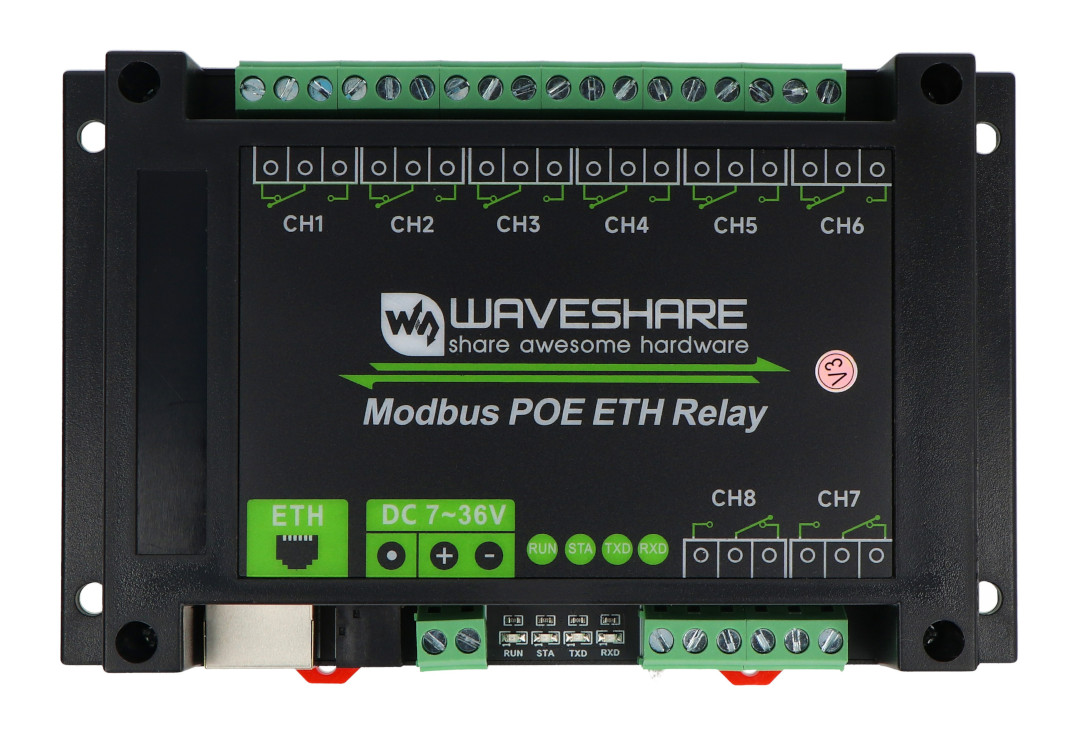

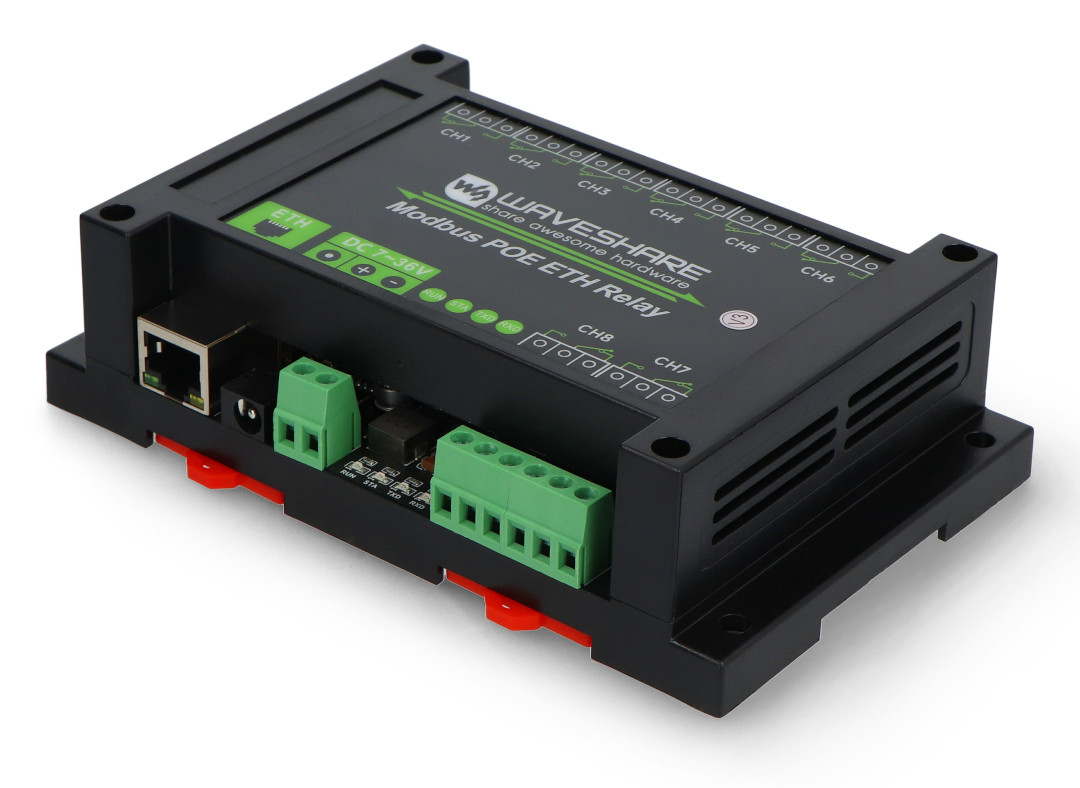

Opis produktu: Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 7 V - 36 V - Modbus PoE - Waveshare 24964
Moduł przekaźników od Waveshare umożliwia sterowanie 8 kanałami przekaźników poprzez sieć Ethernet. Obsługuje popularne protokoły przemysłowe Modbus RTU i Modbus TCP, a także MQTT, TCP/UDP, HTTP moduł może być zasilany bezpośrednio przez PoE zgodny ze standardem IEEE 802.3af, co znacząco upraszcza instalację. Alternatywnie możliwe jest zasilanie przez gniazdo DC lub złącze śrubowe w zakresie od 7 V do 36 V. Wbudowana izolacja optoelektroniczna chroni urządzenie przed zakłóceniami, a wysokiej jakości przekaźniki pozwalają na sterowanie urządzeniami o napięciu do 250 V AC lub 30 V DC i prądzie do 10 A. Moduł zamknięty jest w wytrzymałej obudowie ABS przystosowanej do montażu na szynie DIN, a liczne diody LED sygnalizują stan pracy portu Ethernet, MCU oraz transmisji danych. Urządzenie sprawdzi się idealnie w zastosowaniach przemysłowych, domowych oraz w inteligentnych systemach rolniczych.
Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC / 30 V DC - cewka 7 V - 36 V - Modbus PoE - Waveshare 24964.
Moduł przekaźników od Waveshare umożliwia sterowanie 8 kanałami przekaźników poprzez sieć Ethernet.Cechy szczególne
- 8 przekaźników z wyjściami NO/NC: sterowanie urządzeniami do 250 V AC / 30 V DC i 10 A
- Obsługa wielu protokołów: Modbus RTU, Modbus TCP, MQTT, TCP/UDP, HTTP
- Zasilanie PoE lub DC od 7 V do 36 V: zgodność ze standardem IEEE 802.3af, brak konieczności dodatkowego okablowania
- Izolacja optoelektroniczna: zabezpiecza obwody przed zakłóceniami wysokiego napięcia
- Obudowa montowana na szynę DIN: łatwa instalacja i bezpieczeństwo użytkowania
- Diody LED stanu: wskazują pracę MCU, sieci oraz transmisji danych
- Wszechstronne opcje konfiguracji sieciowej: konfiguracja możliwa z poziomu przeglądarki internetowej oraz przez oprogramowanie; obsługa DHCP i DNS umożliwia łatwą integrację z siecią
- Funkcja flash-on / flash-off: czasowe załączanie przekaźnika bez konieczności wyłączania ręcznego
Przykład podłączenia
Przekaźniki potrafią przełączać napięcie 230 V AC lub 30 V DC o maksymalnym prądzie 10 A. Cewka przekaźników zasilana jest napięciem od 1 V do 36 V.
Specyfikacja techniczna modułu przekaźników
- Ilość przekaźników: 8
- Złącza: 1NO 1NC
- Maksymalne obciążenie przekaźników: 10 A 250 V AC / 30 V DC
- Protokoły komunikacyjne: Modbus RTU, Modbus TCP, MQTT, TCP Server/Client, UDP, HTTP
- Zasilanie:
- PoE (IEEE 802.3af)
- Gniazdo DC 5,5 / 2,1 mm (od 7 V do 36 V)
- Napięcie zasilania cewki: od 7 V do 36 V
- Izolacja: optoelektroniczna (ochrona przekaźników)
- Zabezpieczenia: układ przeciwzwarciowy, ochrona przed odwrotną polaryzacją
- Wskaźniki LED: RUN, STA, TXD, RXD

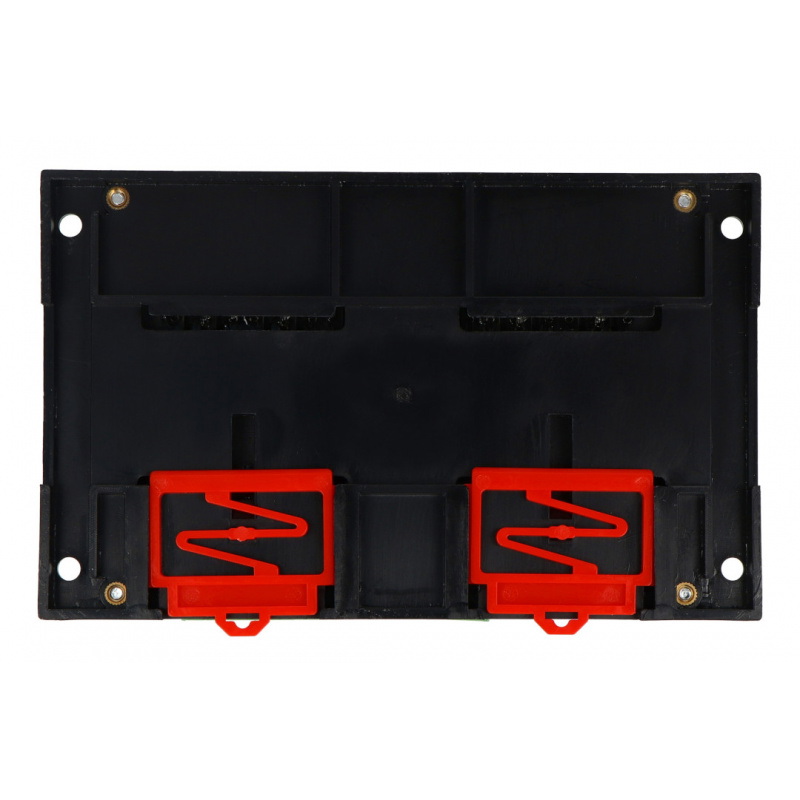

- Obudowa: ABS, montaż na szynę DIN
- Wymiary: 125 x 100 x 40 mm
Obsługuje popularne protokoły przemysłowe Modbus RTU i Modbus TCP, a także MQTT, TCP/UDP, HTTP.
