Opis produktu: BleBox SwitchBox v3 - przekaźnik 230V WiFi - aplikacja Android / iOS
Gotowy moduł o niewielkich rozmiarach umożliwia sterowanie urządzeniami domowymi 230 V o mocy do 3 kW. Sterownik BleBox SwitchBox v3 pozwala także na pomiar pobieranej energii, co ułatwia identyfikację najkosztowniejszego urządzenia i tym samym pozwala kontrolować zużycie energii w gospodarstwie domowym lub firmie. Sterowanie odbywa się poprzez sieć WiFi z wykorzystaniem aplikacji wBox dla urządzeń mobilnych z dowolnego miejsca na świecie. Urządzenie posiada złącza śrubowe do montażu przewodów. Niewielkie wymiary pozwalają na umieszczenie go w puszcze elektrycznej.

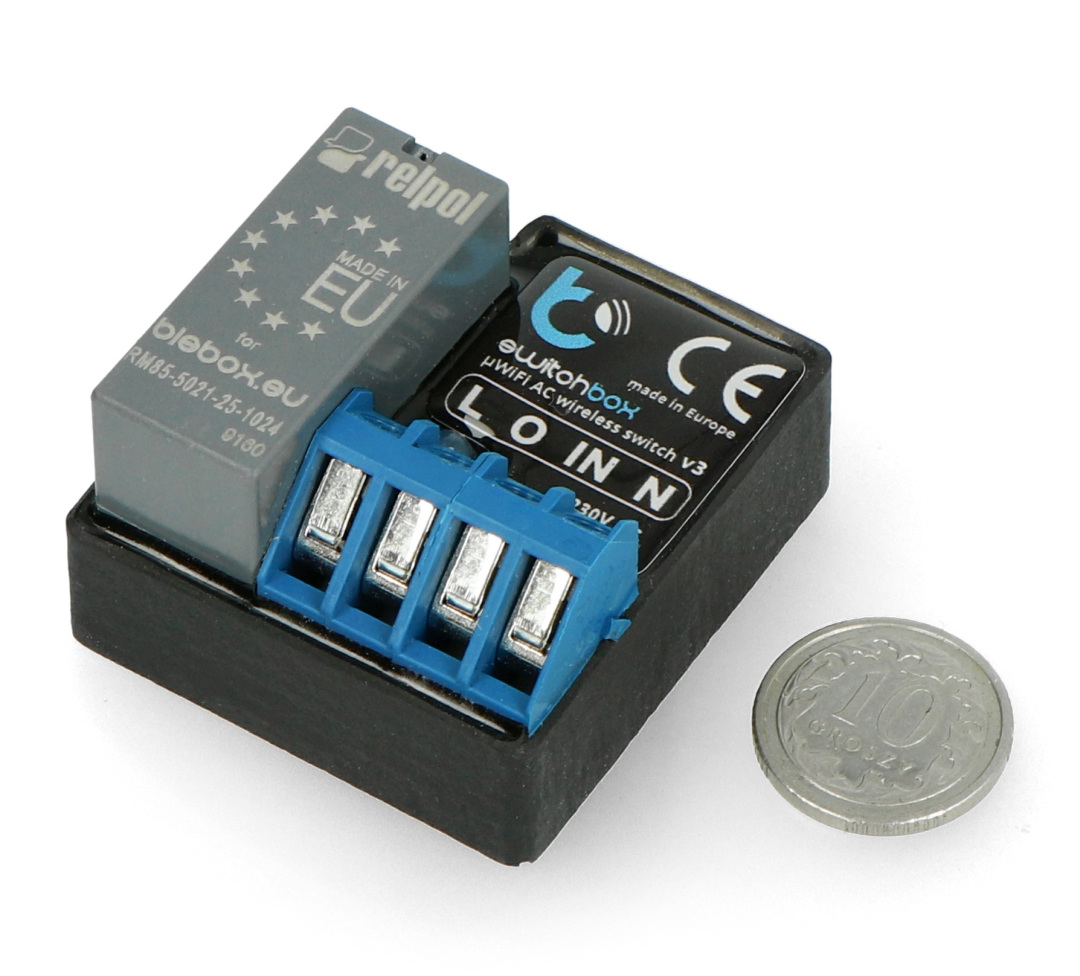

Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w puszce elektrycznej.
Schemat podłączenia przekaźnika SwitchBox
Przed przystąpieniem do montażu sterownika należy odłączyć napięcie w zasilanym obwodzie. Urządzenie BleBox SwitchBox należy zamontować w miejscu zabezpieczonym przed warunkami zewnętrznymi, chronionym przed dostępem osób trzecich.
Schemat podłączenia sterownika.
Moduł sterownika posiada cztery wprowadzenia w postaci złącz śrubowych, do których można podłączyć przewody przy pomocy wkrętaka:
- L - zasilanie 230 V przewód fazowy.
- O - wyjście napięciowe przekaźnika.
- IN - możliwość podłączenia zewnętrznego przełącznika, drugą linię przełącznika należy podłączyć do linii neutralnej 230 V, oznaczanej symbolem N.
- N - zasilanie, przewód neutralny - masa.
Konfiguracja sterownika BleBox SwitchBox v3
Po poprawnym podłączeniu urządzenia i podłączeniu zasilania, należy przeprowadzić konfigurację. W tym celu należy połączyć się z siecią bezprzewodową urządzenia o nazwie "swtichBox-xxxxxxxx" gdzie "xxxxxxxx" to numer seryjny urządzenia, następnie korzystając ze sklepu Play lub AppStore należy pobrać aplikację wBox - control everything. Po uruchomieniu aplikacji na górze ekranu będzie widoczne urządzenie, obok nazwy będzie znak "+". W celu wstępnego skonfigurowania urządzenia należy kliknąć w domyślną nazwę urządzenia.
Urządzenie można również skonfigurować przez stronę internetową. W tym celu należy połączyć się z siecią bezprzewodową urządzenia, a następnie wystarczy uruchomić przeglądarkę internetową i podać adres IP urządzenia: http://192.168.4.1. Ukaże się strona konfiguracyjna, na której należy wybrać domową sieć WiFi oraz podać hasło dostępu.
Specyfikacja sterownika BleBox SwtichBox v3
- Napięcie zasilania: 230 V AC (sieciowe)
- Pobór energii: poniżej 1 W
- Ilość wyjść: 1
- Typ wyjść sterujących: przekaźnikowe
- Pobór prądu obciążenia: do 16 A
- Moc obciążania: do 3500 W
- Ilość wejść: 1
- Funkcja pomiaru poboru energii
- Typ wejścia: logiczne, zwierane do linii N napięcia zasilania sieciowego
- Standard komunikacji: μWiFi, kompatybilny z WiFi 2,4 GHz
- Szyfrowanie: WPA2-PSK oraz uwierzytelnione szyfrowanie (AEAD)
- Rodzaj transmisji: dwukierunkowa, szyfrowana
- Tryb pracy
- połączenie bezpośrednie (jako Access Point),
- połączenie WiFi poprzez standardowy router,
- połączenie z dostępem z dowolnego miejsca na świecie poprzez sieć Internet.
- Kompatybilne urządzenia: iPhone, iPad, iPad Mini, Android, komputery i urządzenia mobilne z obsługą HTML5
- Obudowa wykonana z kompozycji poliuretanowej niezawierającej halogenów - samogasnąca dla klasy termicznej B (130 °C)
- Klasa szczelności: IP20
- Wymiary: 47 x 39 x 23 mm
