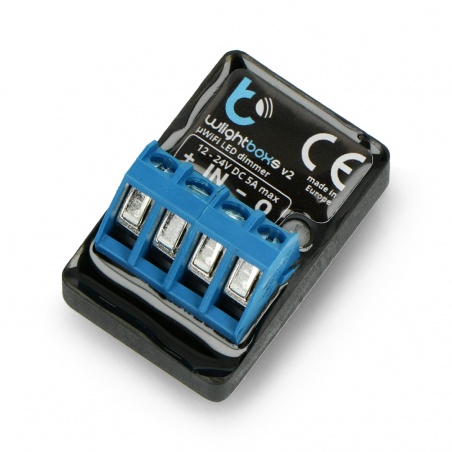

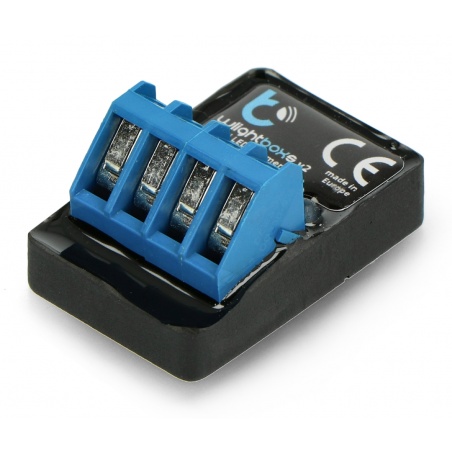

Opis produktu: BleBox wLightBoxS v2 - sterownik LED WiFi - aplikacja Android / iOS
Niewielki, gotowy moduł pozwalający na sterowanie jednobarwnymi paskami LED poprzez sieć WiFi z dowolnego miejsca na świecie, z wykorzystaniem aplikacji wBox na urządzenia mobilne. Sterownik zasilany jest napięciem od 12 V do 24 V, obsługuje maksymalną moc do 120 W. BleBox wLightBoxS v2 pozwala również na sterowanie oświetleniem przy wykorzystaniu tradycyjnego przycisku ściennego. Urządzenie może zostać zintegrowane z asystentem głosowym Google Home oraz Amazon Alexa, a także z systemem inteligentnego budynku - Home Assistant. Niewielkie wymiary modułu pozwalają na zamknięcie go w puszce podtynkowej.

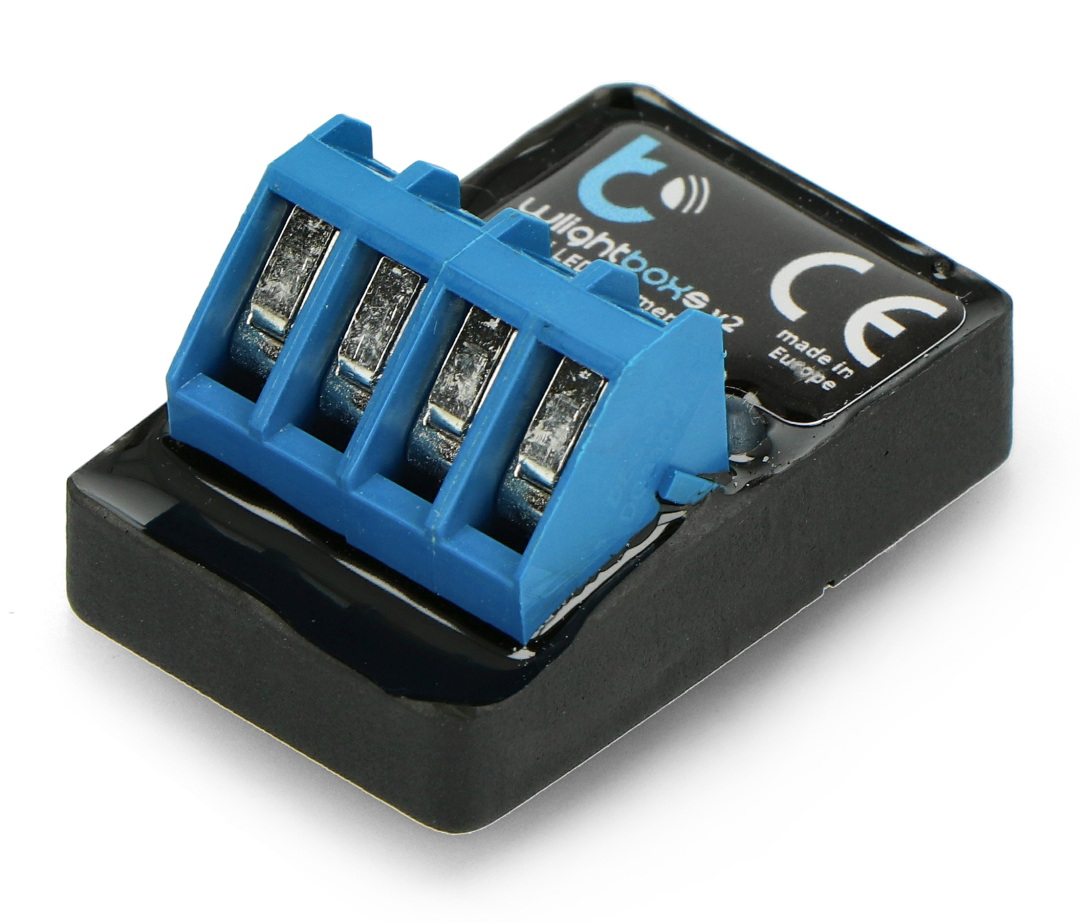

Sterownik jednobarwnych taśm LED wLightBoxS v2.Moduł wyposażony został w złącza śrubowe dla łatwego podłączenia przewodów.
Schemat podłączenia modułu.
Schemat podłączenia modułu BleBox wLightBoxS v2
Przed przystąpieniem do montażu urządzenia należy odłączyć napięcie w obwodzie, do którego moduł zostanie podłączony. Moduł należy zamontować w miejscu zabezpieczonym przed warunkami zewnętrznymi, chronionym przed dostępem osób trzecich.

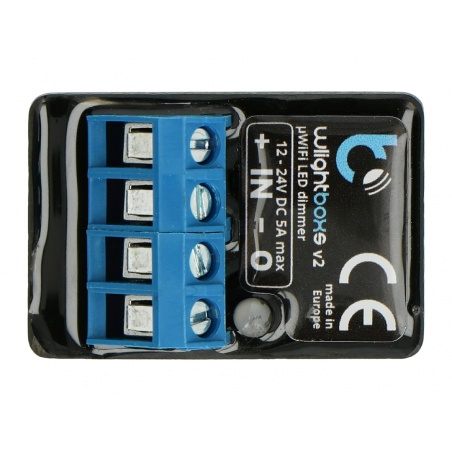

BleBox wLightBoxS v2 wyposażony został w złącza śrubowe, do których należy podłączyć przewody z wykorzystaniem wkrętaka:
- + - napięcie zasilania od 12 V do 24 V, współdzielone z paskiem LED.
- IN - wejście do podłączenia zewnętrznego przycisku.
- - - masa układu.
- O - sygnał sterujący podłączony do bieguna ujemnego paska LED.
Konfiguracja sterownika BleBox wLightBoxS v2
W celu konfiguracji sterownika należy pobrać aplikację wBox na urządzenia Android lub iOS, a następnie połączyć się z siecią WiFi sterownika o nazwie "wLightBoxS-xxxxxxxx" gdzie "xxxxxxxx" to numer seryjny urządzenia. Po uruchomieniu aplikacji widoczne będzie urządzenie wLightBoxS, obok nazwy będzie znak "+". W celu wstępnego skonfigurowania sterownika należy kliknąć na jego domyślną nazwę.
Konfigurację można również przeprowadzić przez przeglądarkę internetową. W tym celu należy w polu adresu wpisać adres IP urządzenia, który został przypisany przez serwer DHCP, np. http://192.168.4.1. Ukaże się strona konfiguracyjna, na której należy wybrać domową sieć WiFi.
Specyfikacja sterownika BleBox wLightBoxS v2
| Napięcie zasilania | od 12 V do 24 V DC |
| Pobór energii | do 1 W |
| Ilość wyjść | 1 |
| Typ wyjść | PWM |
| Obsługiwane typy oświetlenia | taśmy LED jedno- i wielokolorowe, oprawy oświetleniowe LED niskonapięciowe |
| Maksymalne natężenie | 5 A |
| Maksymalne obciążenie | 120 W |
| Częstotliwość PWM | 1 kHz |
| Tryb kolorów | mono |
| Zabezpieczenia | odwrócona polaryzacja, ESD |
| Transmisja | dwukierunkowa z potwierdzeniem, szyfrowana |
| Częstotliwość transmisji | 2,4 GHz |
| Standard transmisji | μWiFi, kompatybilna z WiFi |
| Tryb komunikacji | połączenie bezpośrednie (jako Access Point), połączenie WiFi poprzez standardowy router, połączenie z dostępem z dowolnego miejsca na Świecie (wymagany jedynie dostęp do sieci Internet) |
| Kompatybilne urządzenia | urządzenia Android oraz iOS, a także pozostałe urządzenia obsługujące HTML5 |
| Obudowa | wykonana z kompozycji poliuretanowej nie zawierającej halogenów, samogasnąca dla klasy termicznej B (130°C) |
| Klasa IP | IP20 |
| Obudowa | 35 x 24 x 15 mm |
