Opis produktu: BleBox DimmerBox v2 - sterownik oświetlenia 230 V WiFi - aplikacja Android/iOS
Gotowy moduł o niewielkich wymiarach, umożliwiający sterowanie oświetleniem 230 V o mocy maks. 200 W, poprzez sieć WiFi z wykorzystaniem aplikacji na urządzenia mobilne z dowolnego miejsca na świecie. Z poziomu aplikacji można włączać i wyłączać oświetlenie, a także sterować jasnością źródeł świtała, które posiadają taką możliwość. Przy pomocy sterownika DimmerBox można sterować oświetleniem LED (oznaczonym jako dimmable), żarowym, halogenowym, a także niskonapięciowym z wykorzystaniem transformatorów elektronicznych. Wersja v2 powstała z myślą o bezproblemowym umieszczeniu sterownika w puszce elektrycznej, posiada mniejsze wymiary w stosunku do wersji poprzedniej. BleBox DimmerBox v2 wyposażony został w szereg zabezpieczeń, takich jak: przed zbyt wysokim napięciem, przeciążeniem, czy przegrzaniem, a także posiada "bezpiecznik", który wyłączy urządzenie w przypadku przepalenia żarówki, po usunięciu awarii, w aplikacji należy "wymienić bezpiecznik". Dodatkowo, dla pełnego bezpieczeństwa, sterownik został zamknięty w niepalnej obudowie.

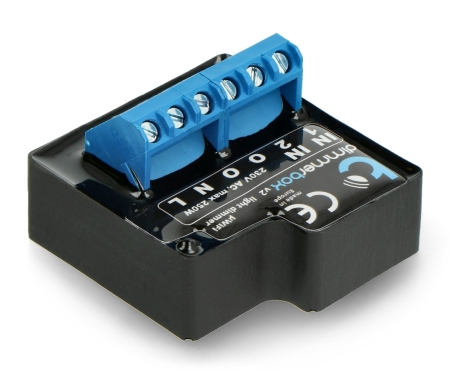

Sterownik oświetlenia BleBox DimmerBox v2.Moduł wyposażony w złącza śrubowe dla łatwego montażu przewodów.
Schemat podłączenia sterownika BleBox DimmerBox v2.
Schemat podłączenia BleBox DimmerBox v2
Przed przystąpieniem do instalacji sterownika BleBox DimmerBox należy odłączyć zasilanie w obwodzie, w którym będzie on montowany. Sterownik należy umieścić w miejscu zabezpieczonym przed warunkami zewnętrznymi i chronionym przed dostępem osób trzecich.
Moduł wyposażony został w złącza śrubowe, do których należy podłączyć przewody z wykorzystaniem śrubokręta:
- IN - złącza do podłączenia zewnętrznego przełącznika.
- O - wyjście napięciowe do oświetlenia.
- N - zasilanie, przewód neutralny.
- L - zasilanie, przewód fazowy.
Konfiguracja sterownika BleBox DimmerBox v2
W celu konfiguracji sterownika BleBox DimmerBox v2 należy pobrać aplikację wBox dla urządzeń Android lub iOS, a następnie połączyć się z siecią sterownika o nazwie "dimmerBox-xxxxxxxx", gdzie "xxxxxxxx" to numer seryjny urządzenia. Po uruchomieniu aplikacji, na górze ekranu będzie widoczne urządzenie, obok nazwy będzie znak "+". W celu wstępnego skonfigurowania urządzenia, należy kliknąć w jego domyślną nazwę.
Konfiguracji można również dokonać poprzez przeglądarkę internetową wykorzystującą HTML5. W tym celu należy w pasku adresu wpisać numer IP urządzenia, które zostało mu nadane przez DHCP, np. http://192.168.4.1.
Specyfikacja sterownika BleBox DimmerBox v2
| Specyfikacja | |
|---|---|
| Napięcie zasilania | 230 V AC |
| Zużycie energii | do 1 W |
| Typ wyjść | ściemniające |
| Typy oświetlenia | 230 V AC Dimmable LED, Incandescent/Halogen, Electronic Low-voltage (ELV) |
| Maksymalne natężenie na kanał | 1 A |
| Maksymalne natężenie (łącznie) | 1 A |
| Maksymalne obciążenie | 200 W |
| Ilość wejść | 2 |
| Typ wejść | logiczne, zwierane do N |
| Maksymalne napięcie wejść | 230 V AC |
| Separacja galwaniczna | nie |
| Komunikacja | μWiFi, kompatybilna z WiFi |
| Częstotliwość transmisji | 2,4 GHz |
| Tryb komunikacji | połączenie bezpośrednie (jako Access Point), połączenie WiFi poprzez standardowy router, połączenie z dostępem z dowolnego miejsca na Świecie (wymagany jedynie dostęp do sieci Internet |
| Tryb ściemniania | trailing edge |
| Obudowa | wykonana z kompozycji poliuretanowej nie zawierającej halogenów, samogasnąca dla klasy termicznej B (130°C) |
| Klasa szczelności | IP20 |
| Montaż | w puszce elektroinstalacyjnej, pod przyciskiem, w obudowie urządzenia |
| Zabezpieczenia | podwyższone napięcie, przeciążenie, przegrzanie |
| Transmisja | dwukierunkowa z potwierdzeniem, szyfrowana |
| Kompatybilne urządzenia | urządzenia Android oraz iOS, a także urządzenia wspierające HTML5 |
| Wymiary | 48 x 38 x 23 mm |
