Opis produktu: BleBox SwitchBox DC - przekaźnik WiFi - aplikacja Android / iOS
Gotowy moduł umożliwiający sterowanie jednym urządzeniem domowym od 12 V do 24 V oraz 230 V o mocy do 1 kW poprzez sieć WiFi z wykorzystaniem aplikacji na smartfona z dowolnego miejsca na świecie. W celu korzystania z BleBox, wystarczy skonfigurować moduł poprzez przeglądarkę internetową. Urządzenie posiada złącza śrubowe do montażu przewodów, moduł zasilany jest napięciem stałym od 12 V do 24 V.

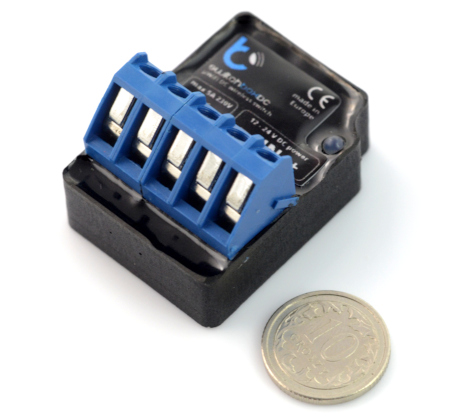

Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w puszcze elektrycznej.
Schemat podłączenia BleBox SwitchBox DC
Przed podłączeniem należy odłączyć napięcie w zasilanym obwodzie. Sterownik należy zamontować w miejscu zabezpieczonym przed warunkami zewnętrznymi, chronionym przed dostępem osób trzecich.
Schemat podłączenia
Moduł posiada pięć wprowadzeń w postaci złącz śrubowych, do których można podłączyć przewody przy pomocy wkrętaka:
- IN - wejście sygnałowe.
- + - zasilanie od 12 V do 24 V.
- - - zasilanie, przewód neutralny - masa.
- Wyjścia przekaźnikowe - wyjścia do podłączenia urządzenia.
Konfiguracja urządzenia z aplikacją
W celu konfiguracji należy połączyć się z siecią bezprzewodową urządzenia o nazwie "switchBox-xxxxxxxx" gdzie "xxxxxxxx" to numer seryjny urządzenia, następnie korzystając ze sklepu Android Play lub AppStore należy pobrać aplikację wBox - control everything. Po uruchomieniu aplikacji na górze ekranu będzie widoczne urządzenie, obok nazwy będzie znak "+". W celu wstępnego skonfigurowania urządzenia należy kliknąć w domyślną nazwę urządzenia.
Konfigurację można wykonać również przez strone internetową w tym celu należy połączyć się z siecią bezprzewodową urządzenia następnie wystarczy uruchomić przeglądarkę internetową i podać adres IP urządzenia: http://192.168.4.1 Ukaże się strona konfiguracyjna, na której należy wybrać domową sieć WiFi oraz podać hasło dostępu.
Specyfikacja techniczna modułu BleBox SwitchBox DC
- Napięcie zasilania: od 12 V do 24 V DC (stałe)
- Pobór energii: poniżej 1 W
- Ilość wyjść: 1
- Typ wyjść sterujących: przekaźnikowe
- Pobór prądu obciążenia: max 5 A
- Moc obciążania: do 1000 W
- Ilość wejść: 1
- Standard komunikacji: μWiFi, kompatybilny z WiFi 2,4 GHz
- Rodzaj transmisji dwukierunkowa: szyfrowana
- Tryb pracy
- połączenie bezpośrednie (jako Access Point),
- połączenie WiFi poprzez standardowy router,
- połączenie z dostępem z dowolnego miejsca na świecie poprzez sieć Internet
- Kompatybilne urządzenia: iPhone, iPad, iPad Mini, Android, komputery i urządzenia mobilne z obsługą HTML5
- Obudowa wykonana z kompozycji poliuretanowej nie zawierającej halogenów - samogasnąca dla klasy termicznej B (130 °C)
