Opis produktu: BleBox ThermoBox - sterownik ogrzewania WiFi - aplikacja Android / iOS
Gotowy sterownik BleBox ThermoBox przeznaczony do inteligentnego sterowania ogrzewaniem lub chłodzeniem pomieszczeń z możliwością wykorzystania dwóch cyfrowych sond temperatury. Moduł może zostać podłączony do złącz potencjałowych lub bezpotencjałowych. Pozwala na sterowanie kaloryferami, ogrzewaniem podłogowym, grzałkami basenowymi, ogrzewaniem centralnej wody użytkowej, piecami centralnymi i innymi. Komunikuje się z siecią bezprzewodową WiFi za pomocą aplikacji wBox na urządzenia Android oraz iOS z dowolnego miejsca na świecie. Niewielkie wymiary modułu pozwalają na zamknięcie go w puszce podtynkowej lub w obudowie odbiornika. Sterownik wyposażony został w złącza śrubowe do podłączenia przewodów

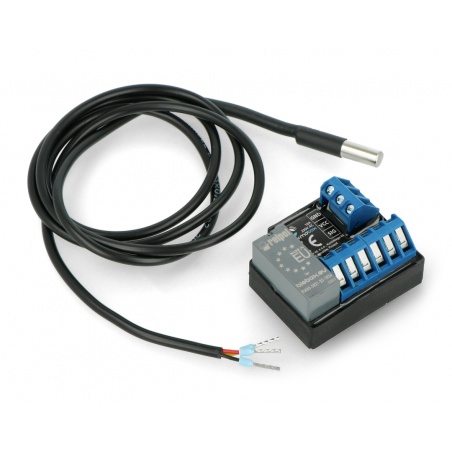

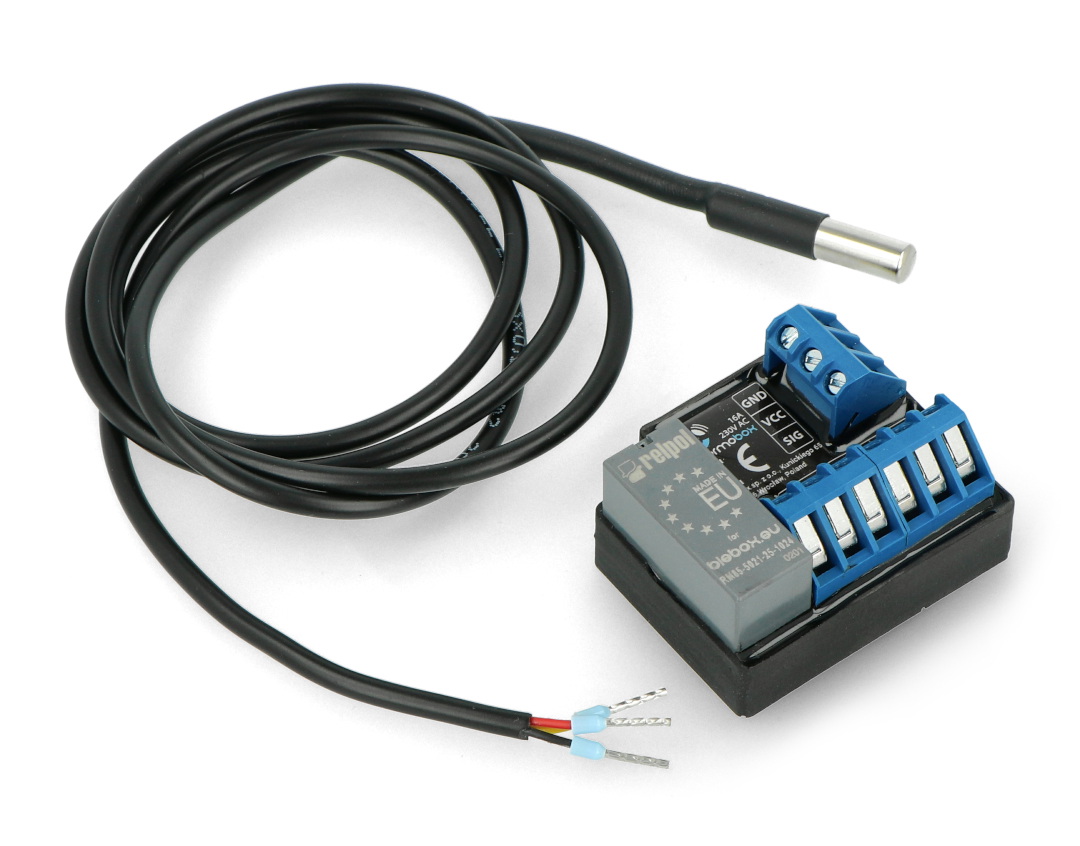

Sterownik ogrzewania wraz z sondą temperatury - BleBox ThermoBox.

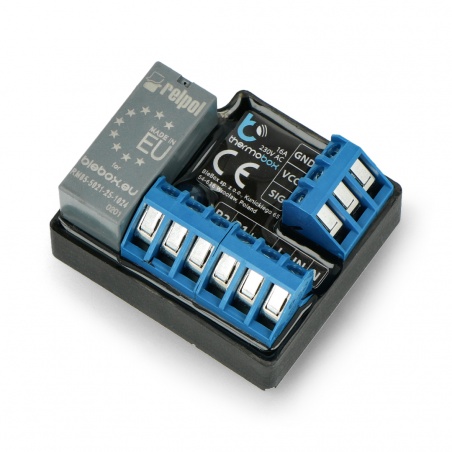

Sterownik ogrzewania BleBox ThermoBox.Główne cechy sterownika BleBox ThermoBox
- Roczna historia pomiarów temperatury
- Może działać jako niezależne urządzenie
- Podłączenie potencjałowe lub bezpotencjałowe
- Możliwy pomiar poboru energii elektrycznej
- Wygodny interfejs aplikacji
- Zakres pracy sondy od -50°C do 125°C
- Możliwość ustawienia harmonogramu
- Tryb Boost
Schemat podłączenia sterownika BleBox ThermoBox
Przed przystąpieniem do montażu sterownika należy upewnić się, że obwód zasilający został odłączony. Sterownik powinien być zamontowany w miejscu chronionym przed dostępem osób trzecich. Niewielkie wymiary modułu pozwalają na umiejscowienie go w pogłębionej puszce podtynkowej lub obudowie odbiornika.

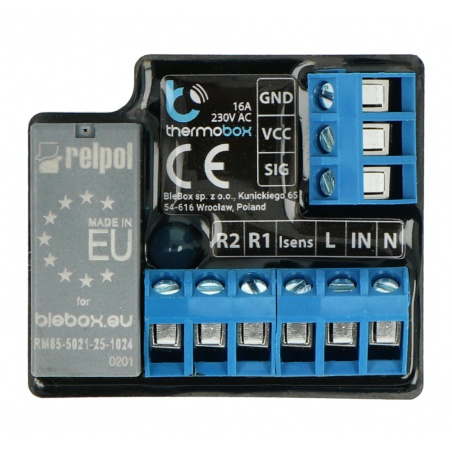

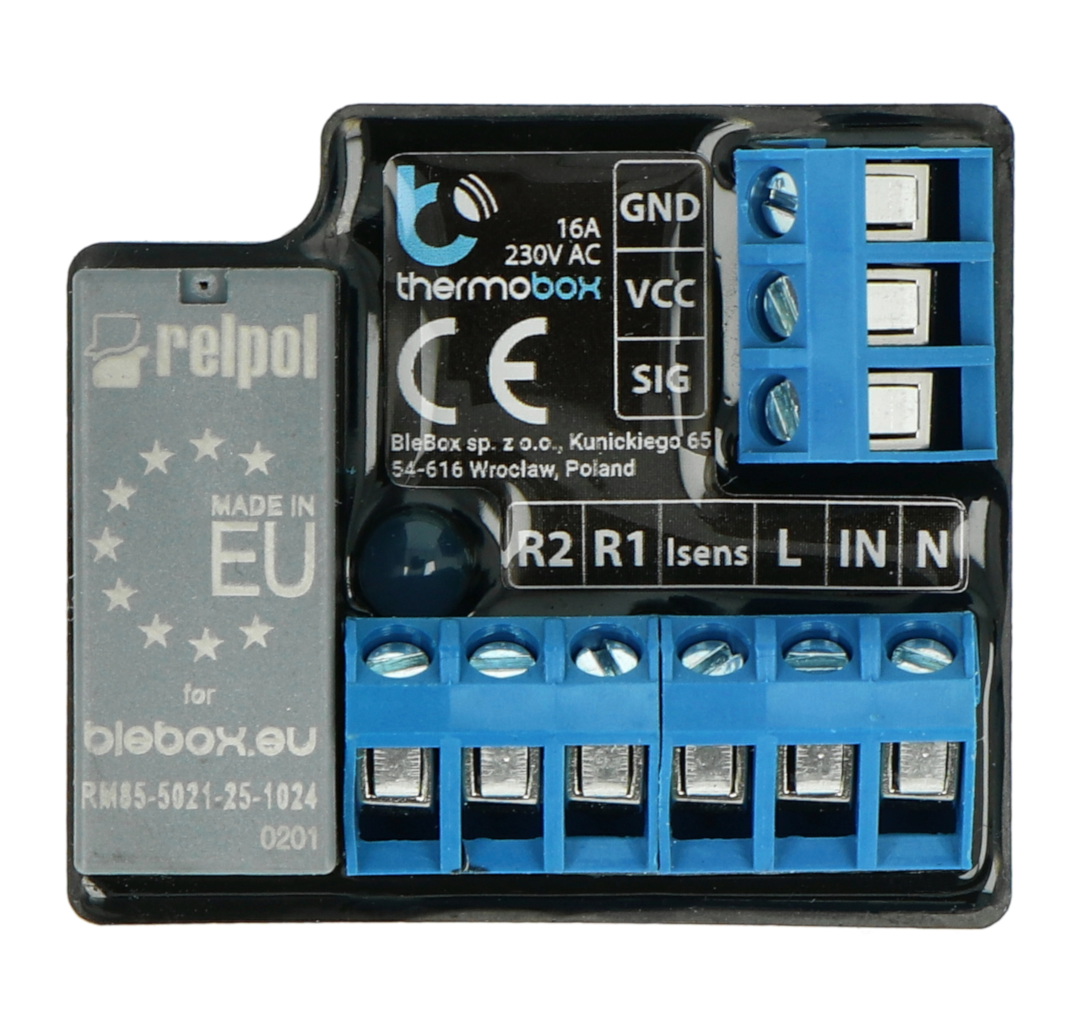

Moduł posiada dziewięć wyprowadzeń do podłączenia odbiornika oraz sondy temperatury. Wszystkie wyprowadzenia zostały przeniesione na złącza śrubowe, do których należy podłączyć przewody za pomocą wkrętaka.
- R2 - wyjście przekaźnikowe
- R1 - wyjście przekaźnikowe
- L - zasilanie, linia fazowa
- IN - wejście do podłączenia przełącznika monostabilnego (dzwonkowego)
- N - zasilanie, linia neutralna / masa
Przykładowy schemat podłączenia sterownika ThermoBox.Konfiguracja sterownika w aplikacji wBox
Po poprawnej instalacji sterownika BleBox widoczna będzie nowa sieć WiFi o nazwie "thermoBox-xxxxxxxx" gdzie "xxxxxxxx" to numer seryjny urządzenia. Po połączeniu się z siecią należy otworzyć aplikację wBox. Na górze ekranu widoczne będzie urządzenie, obok nazwy będzie znak "+". W celu skonfigurowania urządzenia należy kliknąć w domyślną nazwę urządzenia.
Konfiguracji można dokonać również korzystając z przeglądarki internetowej. Po połączeniu się z siecią sterownika i wpisaniu w pole adresu wyszukiwania adres www.blebox.eu ukaże się strona konfiguracyjna sterownika BleBox.
| Specyfikacja sterownika BleBox ThermoBox | |
|---|---|
| Napięcie zasilania | 230 V AC |
| Zużycie energii | do 1 W |
| Ilość wyjść | 1 |
| Typ wyjść | przekaźnikowe, separacja galwaniczna |
| Maksymalne obciążenie | 16 A / 230 V AC lub 16 A / 24 V DC |
| Maksymalna moc | 3680 VA dla 230 V AC (3680 dla obciążenia rezystancyjnego, np. grzałka) |
| Rodzaj wejść sterujących | sonda pomiaru temperatury (sonda w zestawie) |
| Separacja galwaniczna | tak |
| Zakres pomiarowy | od -55°C do 125°C |
| Dokładność pomiaru temperatury | ± 0,5°C w zakresie od -10°C do 85°C |
| Obudowa | wykonana z kompozycji poliuretanowej nie zawierającej halogenów, samogasnąca dla klasy termicznej B (130°C) |
| Stopień ochrony | IP20 |
| Sposób montażu | w puszce podtynkowej (pogłębianej lub podwójnej), w obudowie odbiornika - np. grzejnika, klimatyzatora |
| Temperatura pracy sterownika | od -20°C do 50°C |
| Standard transmisji | µWiFi, kompatybilny z WiFi 802.11g |
| Transmisja | dwukierunkowa, szyfrowana |
| Tryb komunikacji | połączenie bezpośrednie WiFi (jako Access Point), połączenie WiFi (poprzez standardowy router), połączenie z dostępem z dowolnego miejsca na świecie (wymagany jedynie dostęp do sieci Internet) |
| API | otwarte |
| Szyfrowanie | WPA2-PSK oraz uwierzytelnione szyfrowanie (AEAD) |
| Wymiary | 47 x 41,5 x 12 mm |
