BleBox ProxiDimmer v2.0 - dotykowy sterownik LED 12-24V

Indeks: BOX-06973 EAN: 5900168580169

Gotowy moduł umożliwiający sterowanie jasnością pasków i łańcuchów LED przy pomocy dotyku i gestów. Pracuje z napięciem od 12 V do 24 V z wydajnością prądową do 6 A. Posiada zabezpieczenie przed odwrotną polaryzacją, działa w oparciu o 8-bitowy sygnał PWM. Urządzenie nie wymaga konfiguracji, wystarczyć odpowiednio podłączyć zasilanie i pasek LED.

BleBox ProxiDimmer v2.0 - dotykowy sterownik LED 12-24V
69,00 zł
56,10 zł netto
Zapłać później
Producent: BleBox

Opis produktu: BleBox ProxiDimmer v2.0 - dotykowy sterownik LED 12-24 V

Gotowy moduł umożliwiający sterowanie jasnością pasków i łańcuchów LED przy pomocy dotyku i gestów. Pracuje z napięciem od 12 V do 24 V z wydajnością prądową do 6 A. Posiada zabezpieczenie przed odwrotną polaryzacją, działa w oparciu o 8-bitowy sygnał PWM. Urządzenie nie wymaga konfiguracji, wystarczyć odpowiednio podłączyć zasilanie i pasek LED. Urządzenie posiada złącza śrubowe do montażu przewodów, w tylnej części znajdują się samoprzylepne paski, które ułatwiają montaż modułu.

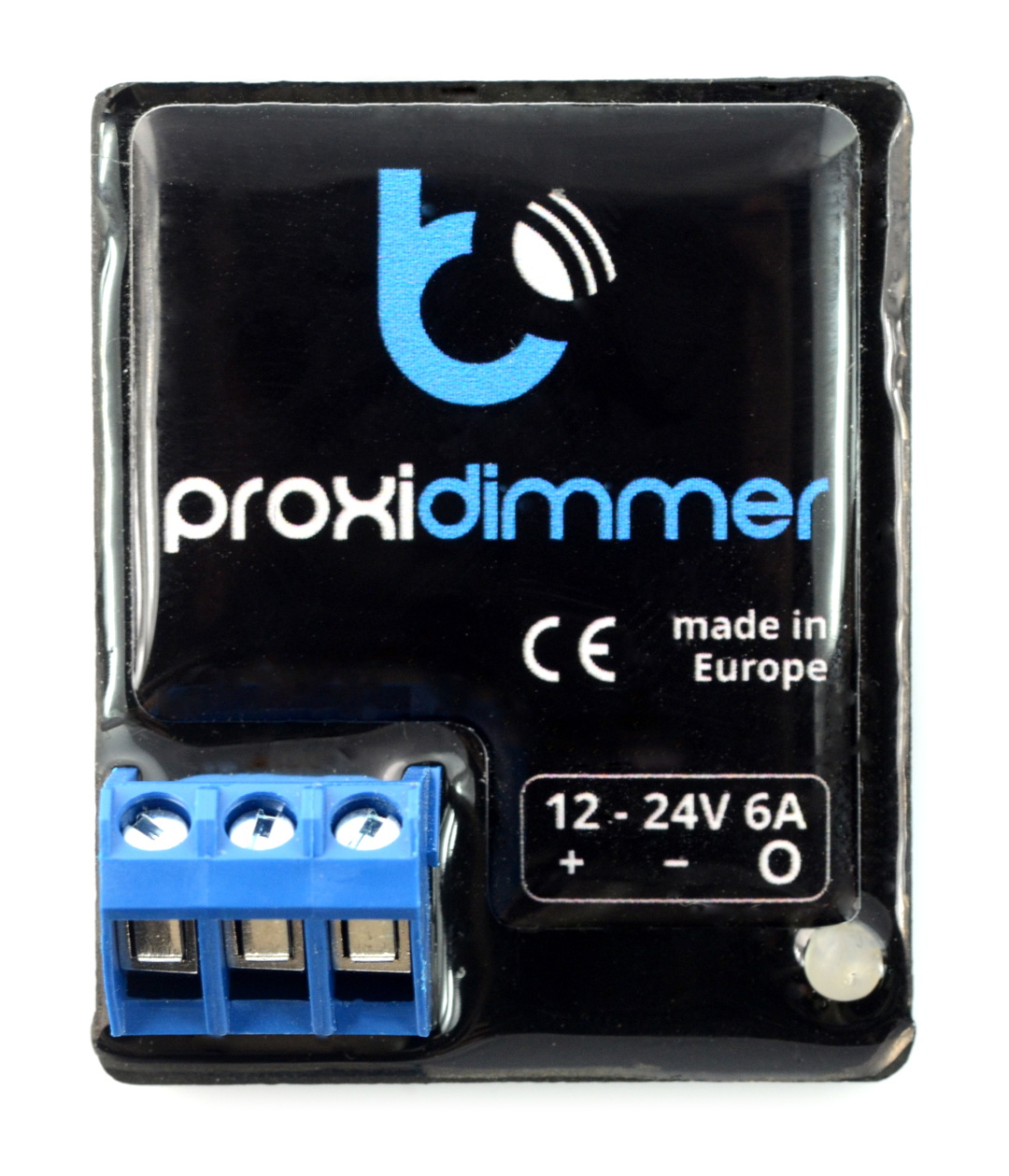

BleBox ProximityDimmer - dotykowy sterownik LED 12-24V

Urządzenie posiada złącza śrubowe do montażu przewodów, w tylnej części znajdują się samoprzylepne paski, które ułatwiają montaż modułu.

Podłączenie BleBox ProxiDimmer v2.0

Moduł posiada trzy wprowadzenia w postaci złącz śrubowych, do których można podłączyć przewody przy pomocy wkrętaka:

  • + - napięcie zasilania, współdzielone z paskiem LED.
  • GND - masa układu.
  • OUT - wyjście sterujące do podłączenia z masą paska LED.

ProxiDimmer

Po podłączeniu zasilania, przez krótki czas nie należy umieszczać rąk, ciała ani żadnych obiektów przewodzących prąd elektryczny ponieważ może to mieć wpływ na proces kalibracji.

Uwaga!

Upewnij się, że zasilacz i że źródło światła LED spełnia wymagania elektryczne i środowiskowe, a Twoja wiedza jest wystarczająca, aby zainstalować urządzenie samodzielnie.

Sterowanie BleBox ProxiDimmer v2.0

  • Podejście bez dotykania - tryb tymczasowy włączy światła na krótki czas z niskim poborem mocy, oświetlenie wyłączy się po czasie automatycznie
  • Krótki dotyk - włączenie / wyłączenie oświetlenia
  • Długi dotyk - sterowanie jasnością

BleBox ProximityDimmer - dotykowy sterownik LED 12-24V

BleBox ProxiDimmer v2.0.

Specyfikacja sterownika BleBox ProxiDimmer v2.0

  • Napięcie zasilania: od 12 V do 24 V
  • Maksymalny prąd: do 6 A
  • Temperatura pracy: od 0 do 40°C
  • Zabezpieczenie: odwrotną polaryzacją, ESD
  • Sygnał sterujący: 8 bitowy PWM
  • Samoprzylepne paski na odwrocie, umożliwiające montaż modułu
  • Wymiary: 41 x 51 x 8 mm (18 mm ze złączem)

UC - Mikrokontroler BleBox
Inteligentny budynek Sterownik oświetlenia
Szerokość opakowania 4.5 cm
Wysokość opakowania 2 cm
Głębokość opakowania 5.5 cm
Masa opakowania 0.02 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
