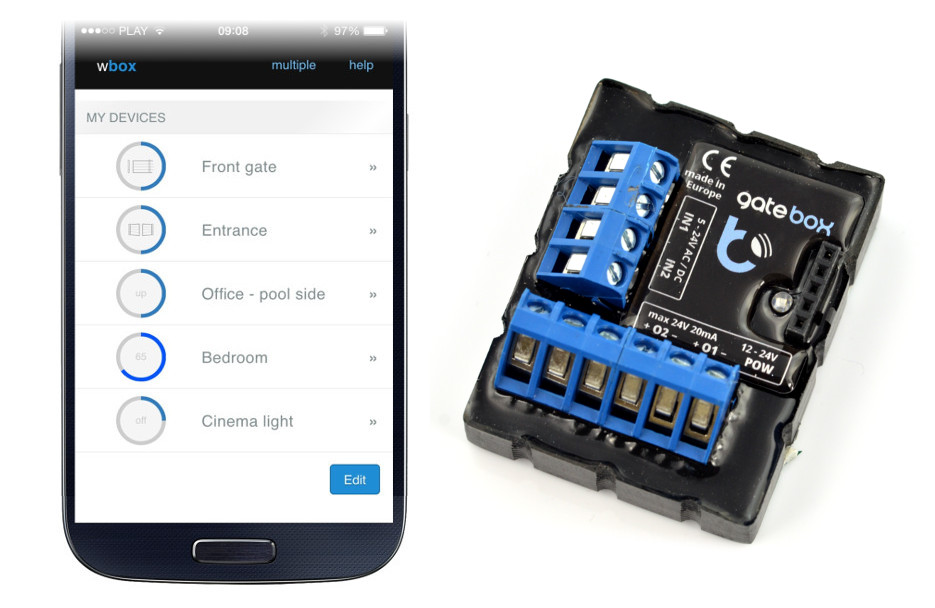

Opis produktu: BleBox GateBox - sterownik bram WiFi - aplikacja Android/iOS
Gotowy moduł umożliwiający zamykanie otwieranie bram garażowych oraz sprawdzanie ich stanu poprzez sieć WiFi z wykorzystaniem aplikacji na smartfona z dowolnego miejsca na świecie. W celu korzystania z BleBox, wystarczy skonfigurować moduł poprzez przeglądarkę internetową. Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w obudowie sterownika napędu bramy.
Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w obudowie sterownika napędu bramy.
Schemat podłączenia sterownika BleBox GateBox
Przed podłączeniem należy odłączyć napięcie w zasilanym obwodzie. Sterownik należy zamontować w miejscu zabezpieczonym przed warunkami zewnętrznymi, chronionym przed dostępem osób trzecich.
Schemat podłączenia
Prąd sterujący nie powinien przekraczać 20mA na wyjście. Niedostosowanie się do zaleceń może nieodwracalnie uszkodzić sterownik.
Podłączenie sterownika BleBox GateBox
Moduł posiada wprowadzenia w postaci złącz śrubowych, do których można podłączyć przewody przy pomocy wkrętaka. Przed podłączeniem należy zapoznać się z instrukcją sterownika napędu posiadanej bramy oraz przewodnikiem użytkownika GateBox.
- 12-24V - zasilanie sterownika, które należy podłączyć ze sterownika napędu bramy.
- O1 - należy podłączyć do wejścia sterującego napędu, przeznaczonego do sterowania zewnętrznego, pracującego w trybie otwórz – stop – zamknij – stop.
- O2 - to wyjście można wykorzystać do sterowania dodatkową funkcją bramy (np. stop awaryjny), o ile brama daną funkcję obsługuje. W tym wypadku, zwracając uwagę na polaryzacje wyjść sterujących, należy podłączyć wyjście O2 do wejścia danej funkcji.
- IN1 - do podłączenia czujnika krańcowego, co umożliwia detekcje pozycji bramy: otwarta / zamknięta
- IN2 - do podłączenia czujnika krańcowego, co umożliwia detekcje pozycji bramy: otwarta / zamknięta
| Sprawdź szczegółowy opis podłączenia w przewodniku użytkownika! |
Konfiguracja sterownika BleBox GateBox
W celu konfiguracji należy połączyć się z siecią bezprzewodową urządzenia o nazwie "gateBox-xxxxxxxx" gdzie "xxxxxxxx" to numer seryjny urządzenia, następnie korzystając ze sklepu Android Play lub AppStore należy pobrać aplikację wBox - control everything. Po uruchomieniu aplikacji na górze ekranu będzie widoczne urządzenie, obok nazwy będzie znak "+". W celu wstępnego skonfigurowania urządzenia należy kliknąć w domyślną nazwę urządzenia.
Konfigurację można wykonać również przez strone internetową w tym celu należy połączyć się z siecią bezprzewodową urządzenia następnie wystarczy uruchomić przeglądarkę internetową i podać adres IP urządzenia: http://192.168.4.1 Ukaże się strona konfiguracyjna, na której należy wybrać domową sieć WiFi oraz podać hasło dostępu.
Specyfikacja sterownika BleBox GateBox
- Napięcie zasilania: od 12 do 24 V DC
- Zakres napięć części logicznej: od 12 do 24 V DC
- Pobór energii: poniżej 2 W
- Maksymalny pobór prądu: 250 mA
- Ilość wyjść: 2
- Typ wyjść sterujących: otwarty kolektor
- Ilość wejść: 2
- Typ wejścia: logiczne
- Separacja galwaniczna
- Standard komunikacji: μWiFi, kompatybilny z WiFi 2,4 GHz
- Rodzaj transmisji dwukierunkowa: szyfrowana
- Tryb pracy
- połączenie bezpośrednie (jako Access Point),
- połączenie WiFi poprzez standardowy router,
- połączenie z dostępem z dowolnego miejsca na świecie poprzez sieć Internet
- Kompatybilne urządzenia: iPhone, iPad, iPad Mini, Android, komputery i urządzenia mobilne z obsługą HTML5
- Stopień ochrony IP20
- Sposób montażu: element samoprzylepny
- Obudowa wykonana z kompozycji poliuretanowej nie zawierającej halogenów - samogasnąca dla klasy termicznej B (130 °C)
