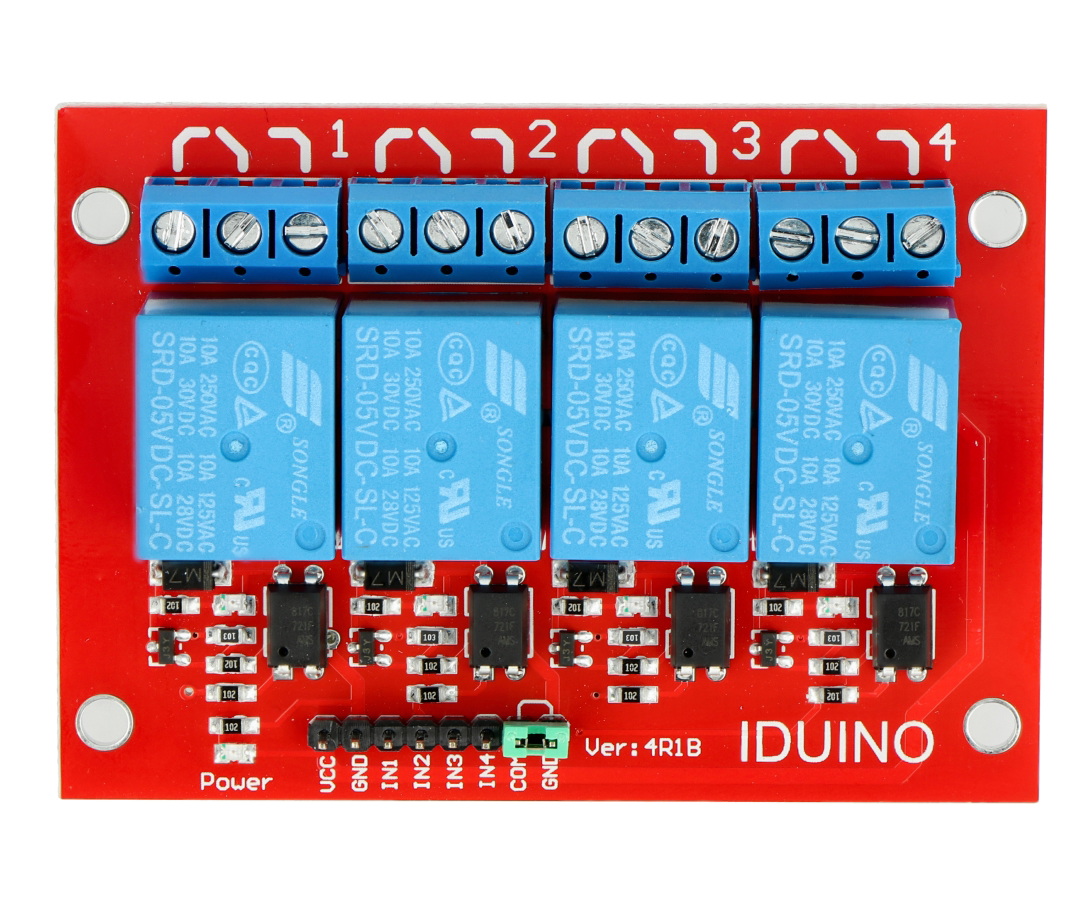

Opis produktu: Moduł przekaźników Iduino 4 kanały - styki 10 A / 250 V AC - cewka 5 V
Moduł z czterema przekaźnikami SRD-05 z cewką zasilaną napięciem 5 V oraz izolacją optyczną wejścia, a także otworami montażowymi. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego.
Moduł przekaźników Iduino 4 kanały - styki 10 A / 250 VAC - cewka 5 V.
Wyprowadzenia:
- VCC - zasilanie
- GND - masa
- IN1, IN2, IN3, IN4 - wejścia sterujące przekaźników
- COM - zasilanie cewki przekaźnika, domyślnie połączone z GND za pomocą zworki
- GND - masa
- Złącza KF (ARK) - styki przekaźnika
Zastosowanie modułu przekaźników
Przekaźnik umożliwia sterowanie urządzeniami zasilanymi wysokim napięciem 250 V o mocy do 2500 W, znajduje zastosowanie w sterowaniu oświetleniem, układami wykonawczymi, silnikami, itp. przy wykorzystaniu dowolnego zestawu uruchomieniowego, np. Arduino.
Specyfikacja modułu przekaźników Iduino
- Ilość kanałów: 4
- Napięcie zasilania VCC: 5 V
- Przekaźnik sterowany stanem wysokim
- Przekaźnik: SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC
- Maksymalny prąd: 10 A
- Wymiary płytki: 77 x 55 mm
- Średnica otworów montażowych: 3 mm
Moduł przekaźników Iduino 4 kanały - styki 10A/250VAC - cewka 5V
Przekaźnik DPDT wyróżnia się maksymalnym czasem opóźnienia, wynoszącym zaledwie 10 ms, natomiast czas to tylko 5 ms. Szeroki zakres temperatury roboczej wynoszący od -40 °C do +85 °C, gwarantuje wszechstronne wykorzystanie.
Sterownik czterokanałowy może bezpiecznie pracować w warunkach wilgotności powietrza od 45 % do 85 %. Dodatkowo, wyróżnia się podwyższoną odpornością na wibracje.
Sterownik 4 kanałowy - zastosowanie
Przekaźnik 5 V może być z powodzeniem wykorzystywany jako element systemu inteligentnego domu lub biura. Maksymalna liczba mechanicznych cykli włączeniowych i wyłączeniowych w trakcie 60 sekund to 300, natomiast elektrycznych 30.
Moduł przekaźnikowy wyróżnia się stabilnym działaniem i długą żywotnością, nawet w przypadku intensywnego użytkowania. Styki przekaźnika zostały wykonane z AgCdO.
