DFRobot Gravity - czujnik dwutlenku węgla CO2 - elektrochemiczny

Indeks: DFR-04487 EAN: 6959420900282

Czujnik wykrywa stężenie CO2 (dwutlenku węgla) w powietrzu. Wyposażony jest w wyjście cyfrowe i analogowe, pracuje z napięciem 5 V. W zestawie znajduje się przewód do połączenia z nakładką DFRobot IO Expansion Shield.

DFRobot Gravity - czujnik dwutlenku węgla CO2 - elektrochemiczny
259,00 zł
210,57 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: DFRobot Gravity - czujnik dwutlenku węgla CO2 - elektrochemiczny

Czujnik dwutlenku węgla z wyjściem analogowym i cyfrowym. Zasilany jest napięciem  5 V, współpracuje z modułami Arduino. W zestawie znajduje się przewód przystosowany do nakładki DFRobot IO Expansion Shield.

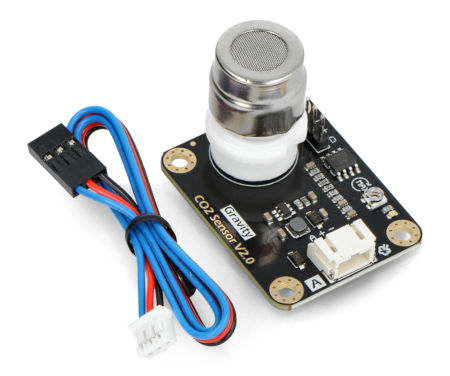

Czujnik dwutlenku węgla CO2 - moduł DFRobot

Komunikacja

Sensor wyposażony jest w wyjście cyfrowe i analogowe. Napięcie na wyjściu analogowym spada wraz ze wzrostem stężenia CO2. Próg wzbudzenia, po którym nastąpi przełączenie wyjścia cyfrowego można ustawić za pomocą wbudowanego potencjometru.



Produkt kompatybilny z Arduino

Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika.



Czujnik współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia analogowe, w tym również Arduino. W celu odczytania danych wystarczy podłączyć zasilanie oraz pin wyjściowy do dowolnego wejścia analogowego mikrokontrolera i odczytać wynik pomiaru.





Czujnik dwutlenku węgla CO2 - moduł DFRobot - schemat

Przykład podłączenia czujnika.

Specyfikacja czujnika dwutlenku węgla

  • Napięcie zasilania:  5 V
  • Oparty na module MG811 (dokumentacja)
  • Komunikacja:
    • sygnał analogowy - wartość spada wraz z wzrostem stężenia cząstek w powietrzu
    • sygnał cyfrowy - informujący o przekroczeniu ustawionego za pomocą potencjometru progu
  • Typ: elektrochemiczny
  • Przewód do połączenia z DFRobot IO Expansion Shield
  • Wymiary płytki: 32 x 42 mm



Szczegółowe dane, dotyczące dokładności i warunków pracy czujnika oraz wykresy można znaleźć w dokumentacji.

Zestaw zawiera:

  • Czujnik dwutlenku węgla CO2
  • Przewód połączeniowy



DFRobot Gravity - czujnik dwutlenku węgla CO2

Moduł czujnika pomiarowego DFRobot z serii Gravity. Czujnik umożliwia wykonywanie pomiaru stężenia dwutlenku węgla w powietrzu w czasie rzeczywistym. Czujnik dwutlenku węgla bazuje na specjalizowanym układzie MG-811, który zapewnia bardzo dobrą dokładność pomiaru w zróżnicowanym warunkach środowiskowych. w celu połączenia modułu czujnika CO2 z płytką Arduino, wyjście cyfrowe należy podłączyć do pinu cyfrowego w Arduino ustawionego programowo w tryb wejścia, a wyjście analogowe należy podłączyć na jedno z wejść przetwornika analogowo-cyfrowego (A0 - A5).

SEN0159 - pomiar elektrochemiczny

W odróżnieniu od konwencjonalnych czujników CO2 na podczerwień, czujnik SEN0159 jest sensorem elektrochemicznym o nawet dwukrotnie wyższym zakresie pomiarowym (do 10000 ppm). Pomiar jest dokonywany na podstawie reakcji chemicznych zachodzących w ogniwie galwanicznym o stałym elektrolicie. Produktem ubocznym tych reakcji jest dwutlenek węgla. Moduł czujnika CO2 od DFRobot znajduje zastosowanie m.in. w systemach pomiaru parametrów jakości powietrza, monitoringu procesów fermentacyjnych w rolnictwie, a także w pomiarach stężenia CO2 w pomieszczeniach zamkniętych.

Szerokość opakowania 8 cm
Wysokość opakowania 12 cm
Głębokość opakowania 2 cm
Masa opakowania 0.01 kg

Kamil

11/23/21

Pytanie: Witam chciałem kupić i użyć ten czujnik , co muszę mieć , bym mógł z niego korzystac ,jestem nowicjuszem , rozumiem że do czujnika potrzebna jest nakładka DFRobot Gravity - IO Expansion Shield , i co dalej do tego ? Jak odczytać wartość? Jakiś wyświetlacz czy łączność.z telefonem/komputerem? Jakie są możliwości? Pozdrawiam

Opinie o produkcie

DFRobot Gravity - czujnik dwutlenku węgla CO2 - elektrochemiczny

5/5

Średnia Ocena

3

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Katarzyna 05.04.2023 Potwierdzony zakup
brak uwag
Adam B. 28.08.2021 Potwierdzony zakup
Wykonanie ok. Czujnik robi co może, ale żeby mierzył dokładnie to wymaga stabilnego adc i zasilania.
