Opis produktu: Gravity - czujnik gazu MEMS - CO, CH4, H2, NO2, NH3 - I2C - MiCS-4514 - DFRobot SEN0377
Czujnik gazu z wbudowanym układem MiCS-4514 wykonany w technologii MEMS. Na co reaguje czujnik gazu? Przede wszystkim umożliwia wykrywanie różnych szkodliwych gazów i lotnych związków organicznych takich jak czad (CO), metan (CH4), etanol (C2H5OH), wodór (H2), amoniak (NH3) oraz dwutlenek azotu (NO2). Czujnik wykrywa jedynie stężenie gazów w powietrzu - nie rozróżnia ich. Moduł jest przeznaczony dla celów edukacyjnych i hobbystycznych. Nie ma gwarancji prawidłowego działania w zastosowaniach medycznych, ochronnych lub podobnych.

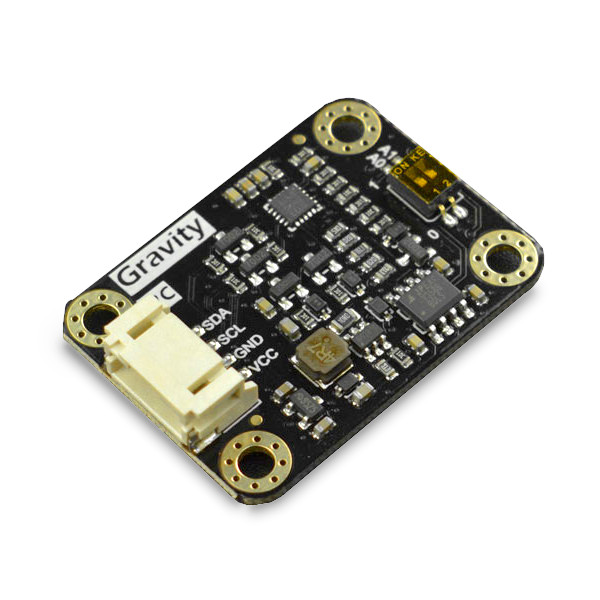

Gravity - czujnik gazu MEMS - CO, CH4, H2, NO2, NH3 - I2C - MiCS-4514 - DFRobot SEN0377.
Produkt kompatybilny z Arduino!
Producent udostępnia przewodnik użytkownika i przykładowy kod programu - sprawdź!
Zawartość zestawu.
Cechy szczególne
- Czujnik wykrywa jedynie stężenie gazów w powietrzu. Nie rozróżnia ich, więc korzystając z niego nie można stwierdzić, który z gazów został wykryty.
- Niski pobór mocy i interfejs komunikacyjny I2C.
- Kompatybilny z każdym kontrolerem zasilanym napięciem w zakresie od 3,3 V do 5,5 V np. z Arduino, ESP32 czy Raspberry Pi.
- Stosowany w projektach do wykrywania wycieku gazów.
- Może stanowić element wykonawczy w podczas badań powietrza w środowisku.
- Moduł jest przeznaczony dla celów edukacyjnych i hobbystycznych. Nie ma gwarancji prawidłowego działania w zastosowaniach medycznych, ochronnych lub podobnych.
Zawartość zestawu
- Gravity - czujnik gazu MEMS - CO, alkohol, NO2, NH3 - I2C - MiCS-4514 - DFRobot SEN0377 - 1 sztuka
- Dedykowany przewód połączeniowy 4pinowy ze złączem Gravity - 1 sztuka
W naszej ofercie znajdziesz także inne czujniki alarmowe, m.in.: czujnik tlenku węgla i dymu, czujnik tlenku węgla i gazu na baterie i wiele innych. Sprawdź!
Specyfikacja techniczna czujnika
- Wykrywanie: stężenie gazu lub wyciek gazu
- Detekcja gazów: czad (CO), metan (CH4), etanol (C2H5OH), wodór (H2), amoniak (NH3), dwutlenek azotu (NO2)
- Technologia: MEMS
- Napięcie zasilania: od 3,3 V do 5,5 V DC
- Pobór mocy: 0,45 W przy 5 V
- Kompatybilny z kontrolerem zasilanym napięciem w zakresie: od 3,3 V do 5,5 V
- Interfejs komunikacyjny: I2C
- Zakres pomiarowy:
- od 1 ppm do 1000 ppm (tlenek węgla CO)
- od 10 ppm do 500 ppm (etanol C2H5OH)
- od 1 ppm do 1000 ppm (wodór H2)
- od 1 ppm do 500 ppm (amoniak NH3)
- > 1000 ppm (metan CH4)
- Temperatura pracy: od -30°C do 85°C
- Wilgotność robocza: od 5% do 95% RH (bez kondensacji)
- Wymiary modułu: 27 x 37 mm
- Średnica otworu montażowego:
- wewnętrzna: 3,1 mm
- zewnętrzna: 6 mm
Rozbudowany detektor gazów z interfejsem I2C
Czujnik gazu MEMS (DFRobot Gravity SEN0377) umożliwia detekcję stężenia CO (tlenku węgla) CH4 (metanu), H2 (wodoru cząsteczkowego), NO2 (dwutlenku azotu) oraz NH3 (amoniaku) z użyciem scalonego sensora typu MiCS-4514.
Na płytce znalazł się – oprócz samego czujnika – komplet obwodów służących do zapewnienia odpowiednich warunków pracy detektora i ułatwiających jego zastosowanie we własnych projektach. Nie zabrakło więc niezbędnego układu analogowego (wtórniki napięcia z dzielnikami i filtrami RC), stabilizatora liniowego, przetwornicy DC/DC, a nawet… fabrycznie zaprogramowanego mikrokontrolera wraz z translatorem poziomów logicznych I2C.

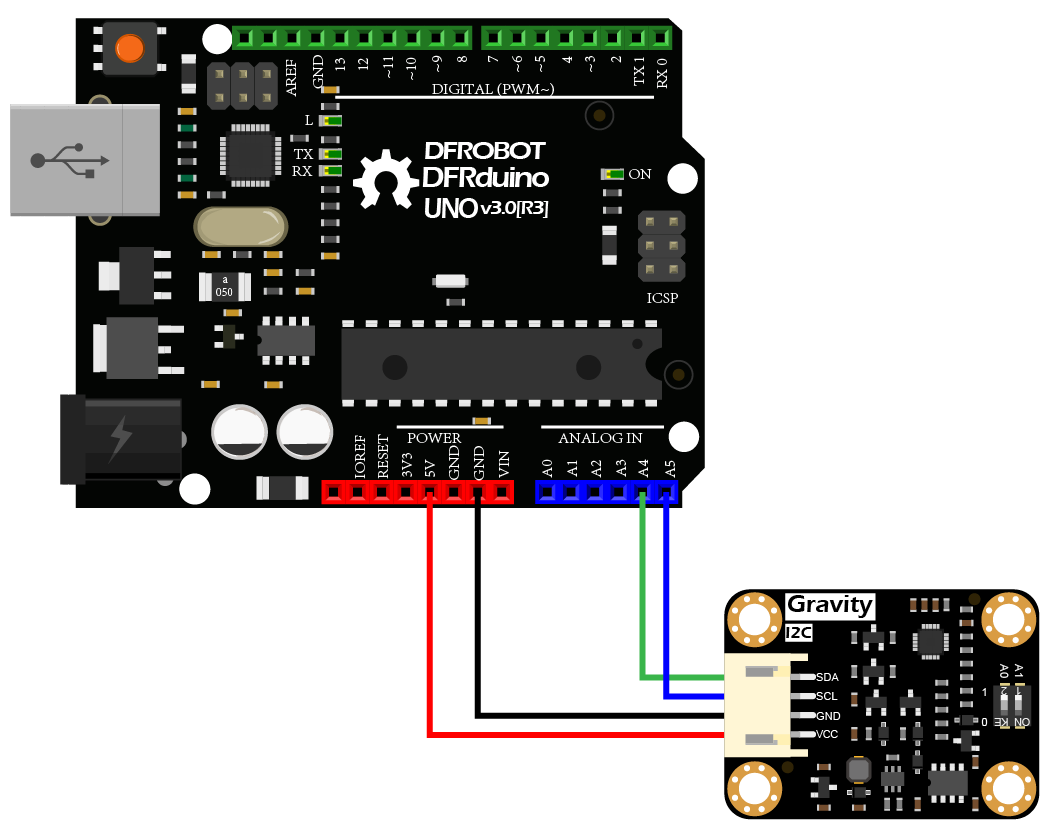

Podłączenie i uruchomienie
Czujnik gazu MEMS - CO, CH4, H2, NO2, NH3 - I2C - MiCS-4514 - DFRobot Gravity SEN0377 może być zasilany napięciem z przedziału od 3,3 V do 5 V – za wytworzenie odpowiedniego napięcia zasilającego sam czujnik odpowiada wbudowana przetwornica DC/DC. Moduł komunikuje się z zewnętrznym procesorem za pomocą interfejsu I2C.
Producent – firma DFRobot – udostępnił gotową bibliotekę dla środowiska Arduino IDE, umożliwiającą szybkie rozpoczęcie pracy z modułem. Do odczytu danych z czujnika służą proste komendy getGasData() oraz getGasExist(). Sprawdź także inne dostępne w serii DFRobot Gravity czujniki gazów i pyłów.
