Opis produktu: Gravity - czujnik wodoru H2 - I2C / UART - fabrycznie skalibrowany - DFRobot SEN0473
Czujnik wyprodukowany przez DFRobot, umożliwiający zmierzenie stężenia wodoru H2. Moduł posiada fabrycznie skalibrowaną sondę, która umożliwia wykonywanie precyzyjnych pomiarów w krótkim czasie. Obsługuje trzy interfejsy: analogowy, I2C i UART. Posiada aż 32 adresy I2C do wyboru. Zakres detekcji wynosi od 0 ppm do 1000 ppm. Moduł posiada silne właściwości przeciwzakłóceniowe, cechuje się bardzo dobrą czułością i wysoką stabilnością pomiaru.
Zawartość zestawu
- Czujnik wodoru H2 - płytka adaptera
- Sonda czujnika H2
- Przewód połączeniowy Gravity 4-pin
Gravity - czujnik do wykrywania wodoru.
Produkt kompatybilny z Arduino, ESP32, Raspberry Pi
Producent przygotował szczegółowy przewodnik użytkownika, który zawiera między innymi instrukcję podłączenia oraz przykładowy kod programu.

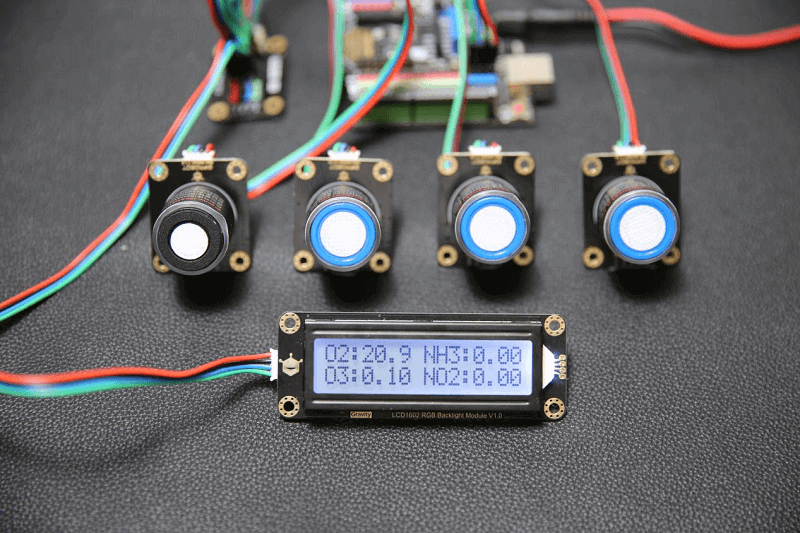

Czujniki posiadają ten sam format danych dzięki czemu mogą współpracować równolegle.
Seria czujników fabrycznie skalibrowanych od DFRobot
Producent DFRobot opracował serię czujników, które zostały fabryczni skalibrowane. Seria składa się z aż 12 modułów, które umożliwiają detekcję najczęściej spotykanych gazów. Znajdziemy wśród nich czujniki CO, O2 , NH3 , H2S , NO2 , HCL , H2 , PH3 , SO2 , O3 , CL2 , HF.
Dodatkowo czujniki z tej serii działają w taki sam sposób i posiadają jednakowy format danych, przez co mogą współpracować równolegle.
Wodór gaz palny
Wodór to najprostszy pierwiastek chemiczny i gaz palny, który zapala się w kontakcie z powietrzem (z uwagi na obecność tlenu). Bardzo ważne jest odpowiednio szybkie wykrycie jego obecności na przykład w przypadku rozszczelnienia zbiornika z wodorem.
Czujnik stężenia wodoru - zastosowanie czujnika
- Przemysłowe wykrywanie wodoru
- Sondaż zbiorników
- Szeroko pojęta ochrona środowiska
- Inteligentne rolnictwo
Specyfikacja techniczna czujnika
- Wykrywany gaz: wodór H2
- Kompatybilność: Arduino, ESP32, Raspberry Pi
- Zakres detekcji: od 0 ppm do 1000 ppm
- Napięcie zasilania: od 3,3 V do 5,5 V DC
- Pobór prądu: ＜5 mA
- Sygnał wyjściowy: analogowy
- Interfejs komunikacyjny: UART / I2C
- Zakres temperatury pracy: od -20°C do 50°C
- Żywotność: > 2 lata
- Wymiary płytki adaptera do czujnika: 37 x 32 mm
Sonda czujnika została fabrycznie skalibrowana co pozwala na szybkie i precyzyjne dokonywanie pomiarów.
Tabela porównawcza serii czujników skalibrowanych od DFRobot
| DFR-20981 | DFR-20982 | DFR-21003 | DFR-21002 | |
|---|---|---|---|---|
| Rodzaj gazu | O2 tlen | CO gaz | H2S siarkowodór | CL2 chlor |
| Zasięg wykrywania | od 0% do 25% obj. | od 0 ppm do 1000 ppm | od 0 ppm do 100 ppm | od 0 ppm do 20 ppm |
| Rozdzielczość | 0,1% obj. | 1 ppm | 1 ppm | 0,1 ppm |
| Zakres napięcia wyjściowego V0 | od 0 V do 1,5 V | od 0,6 V do 3 V | od 0,6 V do 3 V | od 0 V do 2 V |
| Vout1 | 1 V @ 10% obj. | 0,9 V @ 200 ppm | 1,5 V @ 50 ppm | 1,2 V @ 10 ppm |
| Czas odpowiedzi (T90) | ≤ 15 s | ≤ 30 s | ≤ 30 s | ≤ 60 s |
| DFR-21001 | DFR-21000 | DFR-20999 | DFR-20998 | |
|---|---|---|---|---|
| Rodzaj gazu | NH3 amoniak | SO2 dwutlenek siarki | NO2 dwutlenek azotu | O3 ozon |
| Zasięg wykrywania | od 0 ppm do 100 ppm | od 0 ppm do 20 ppm | od 0 ppm do 20 ppm | od 0 ppm do 10 ppm |
| Rozdzielczość | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Zakres napięcia wyjściowego V0 | od 0,6 V do 3 V | od 0,6 V do 3 V | od 0 V do 2 V | od 0 V do 2 V |
| Vout1 | 1,4 V @ 50 ppm | 0,9 V @ 10 ppm | 1,3 V @ 10 ppm | 0,7 V @ 5 ppm |
| Czas odpowiedzi (T90) | ≤ 150 s | ≤ 30 s | ≤ 30 s | ≤ 120 s |
| DFR-20997 | DFR-20996 | DFR-21010 | DFR-20995 | |
|---|---|---|---|---|
| Rodzaj gazu | H2 wodór | HCL chlorowodór | HF fluorowodór | PH3 fosforowodór |
| Zasięg wykrywania | od 0 ppm do 1000 ppm | od 0 ppm do 10 ppm | od 0 ppm do 10 ppm | od 0 ppm do 1000 ppm |
| Rozdzielczość | 1 ppm | 0,1 ppm | 0,1 ppm | 0,1 ppm |
| Zakres napięcia wyjściowego V0 | od 0,6 V do 3 V | od 0 V do 2 V | od 0 V do 2 V | od 0,6 V do 3 V |
| Vout1 | 1,3 V @ 500 ppm | 0,7 V @ 5 ppm | 0,7 V @ 5 ppm | 0,7 V @ 50 ppm |
| Czas odpowiedzi (T90) | ≤ 120 s | ≤ 60 s | ≤ 60 s | ≤ 30 s |
