Opis produktu: Czujnik alkoholu, benzyny, amoniaku - półprzewodnikowy - MQ-135

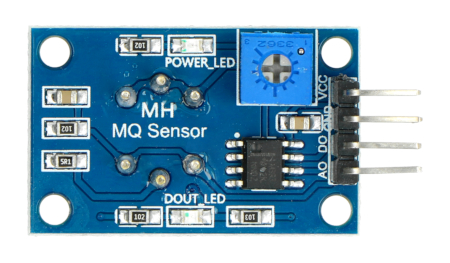

Czujnik wykrywa stężenie benzenu, alkoholi oraz dymu w powietrzu, wynik można uzyskać z pomiaru napięcia na wyjściu analogowym. Układ zasilany jest napięciem od 2,5 V do 5 V. Posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Raspberry Pi i Arduino.
Specyfikacja czujnika
- Zasilanie: od 2,5 V do 5 V
- Wyjście analogowe oraz cyfrowe
- Typ: półprzewodnikowy
- Wyprowadzenia: złącza goldpin raster 2,54 mm
- Wymiary płytki: 33 x 20 mm
- Posiada otwory montażowe o średnicy: 3 mm
Charakterystyki oraz inne szczegółowe informacje znajdują się w dokumentacji.
|
Produkt kompatybilny z Arduino W sieci można znaleźć przykładowy program dla Arduino oraz STM32. |
Czujnik alkoholu, benzyny, amoniaku.

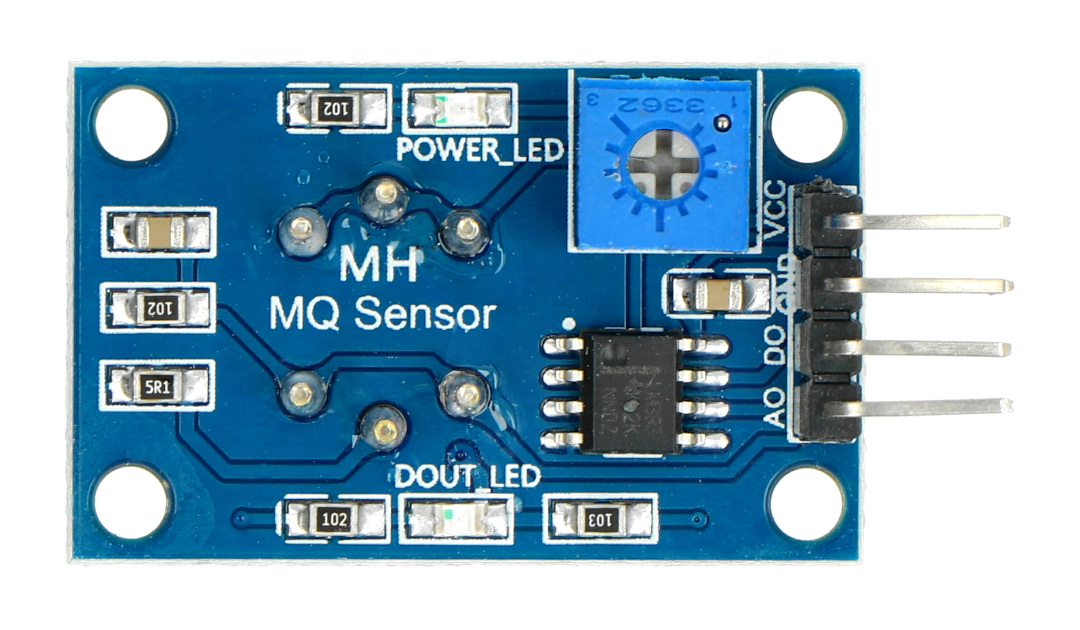

Wyjście cyfrowe D0
Za pomocą umieszczonego na odwrocie płytki potencjometru ustawiany jest próg, po którego przekroczeniu wyjście D0 przechodzi ze stanu wysokiego w stan niski. Wyprowadzenie D0 można połączyć bezpośrednio z mikrokontrolerem bądź zestawem uruchomieniowym w tym Arduino lub np. z modułem buzzera, który będzie sygnalizował zbyt niski bądź wysoki poziom gazów w powietrzu.
Wyjście analogowe A0
Czujnik posiada także wyjście analogowe A0, które należy podłączyć do wyprowadzenia przetwornika A/C (wejścia analogowego w Arduino). Pozwoli to mierząc proporcjonalny sygnał napięciowy, dokładniej określić stężenie.

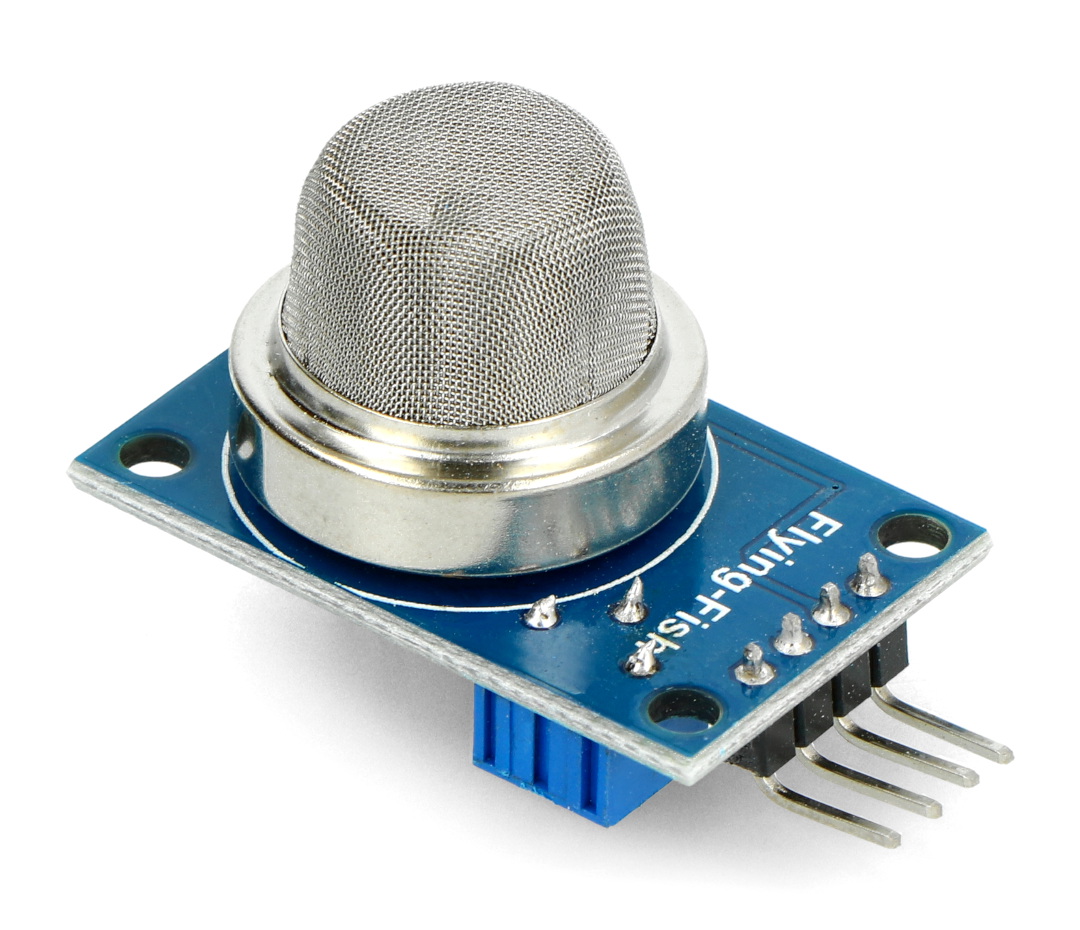

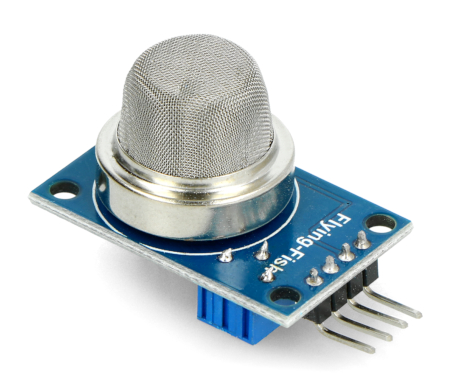

Konstrukcja czujnika MQ-135
Struktura czujnika MQ-135 jest wykonana z rurki ceramicznej pokrytej warstwą gazoczułą dwutlenku cyny. Kolejnymi elementami jest elektroda pomiarowa i grzałka, które są umieszczone w osłonie z tworzywa sztucznego pokrytej siatką zabezpieczającą ze stali nierdzewnej.
Grzałka zapewnia kompensację temperaturą czujnika w czasie rzeczywistym, odpowiednio do warunków otoczenia. Czujnik MQ-135 ma sześć wyprowadzeń, ale używane są tylko cztery z nich - po dwa dla zasilania grzałki i po dwa dla sygnałów pomiarowych.
Wykrywanie amoniaku przez czujnik MQ-135
Oprócz alkoholu i benzyny, czujnik MQ-135 może także wykrywać amoniak. Amoniak jest nieorganicznym związkiem chemicznym o wzorze sumarycznym NH3. Ma on postać gazu o gryzącym zapachu.
Z uwagi na fakt, że jest on gazem toksycznym, łatwopalnym i ma działanie drażniące na skórę i błony śluzowe, niezbędne jest odpowiednio szybki wykrycie jego obecności w miejscach, gdzie w normalnym warunkach przebywają ludzie i zwierzęta.
