Opis produktu: Grove - czterokanałowy czujnik gazów - Seeedstudio 101020820
Płytka z czterema niezależnymi czujnikami gazów: GM-102B, GM-302B, GM-502B, GM-702B, które potrafią wykrywać różne gazy, takie jak: tlenek węgla, dwutlenek azotu, alkohol etylowy, organiczne związki lotne, itd. Zastosowane czujniki zostały oparte na technologii MEMS. Komunikuje się poprzez interfejs I2C. Moduł zasilany napięciem od 3,3 V do 5 V. Zastosowane złącze Grove ułatwia połączenie z nakładką Base Shield.

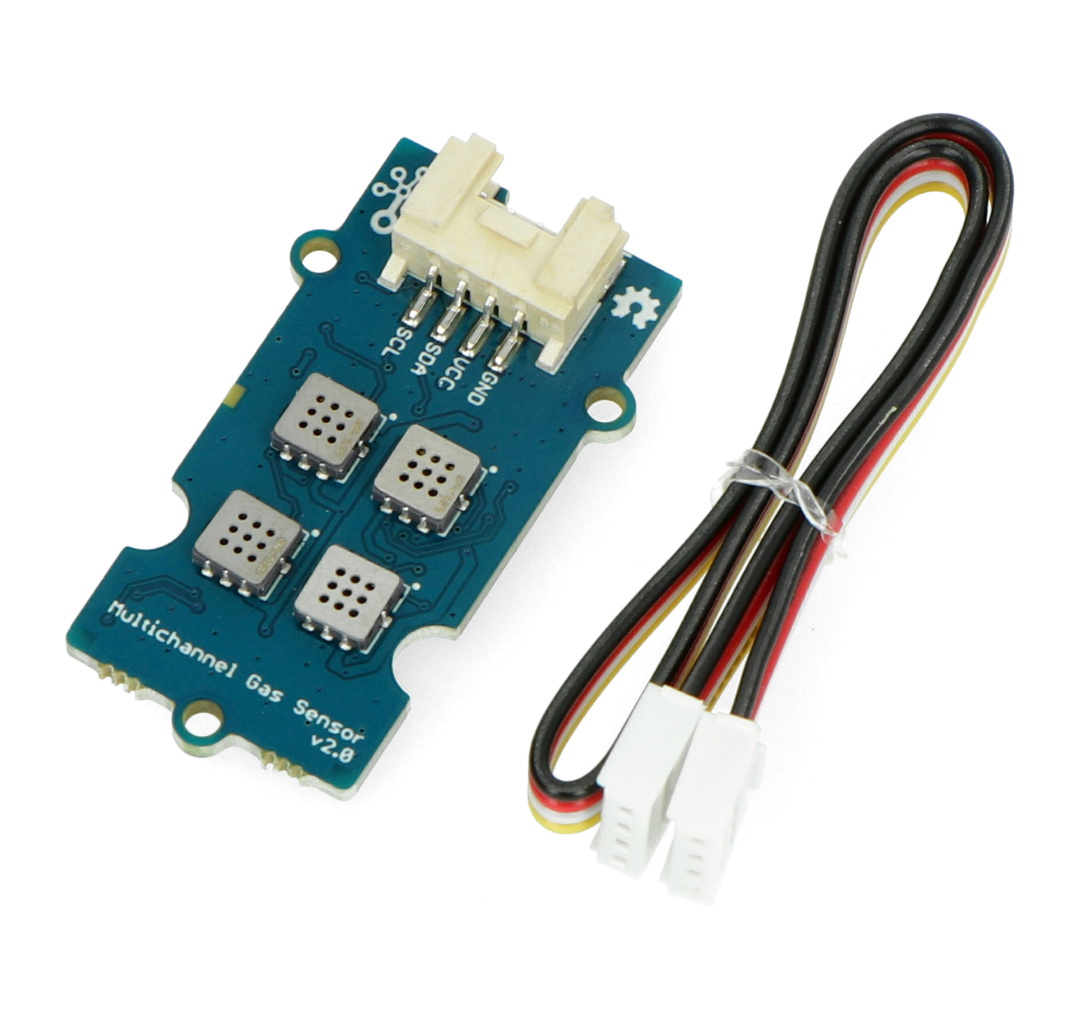

Czujnik gazów z przewodem Grove.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika dla Arduino. |

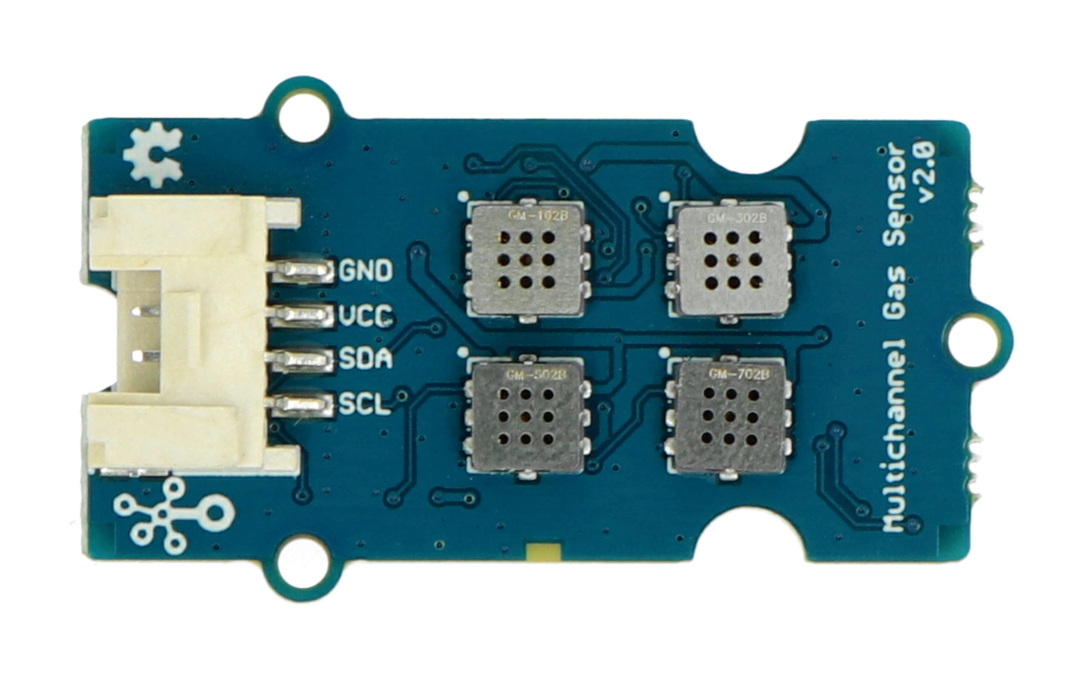

Podłączenie modułu czujnika gazów
Moduł komunikuje się za pomocą interfejsu I2C. Złącze Grove ułatwia połączenie modułu z nakładką bazową Base Shield.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 3,3 V do 5 V. |
| SDA | Linia danych magistrali I2C. |
| SCL | Linia zegarowa magistrali I2C. |
Specyfikacja czujnika gazów
- Napięcie zasilania: od 3,3 V do 5 V
- Interfejs: I2C
- Adres interfejsu I2C: 0x55
- Zastosowane czujniki: GM-102B, GM-302B, GM-502B, GM-702B
- Układ: STM32F030
- Wymiary: 42 x 24 mm
Zestaw zawiera
- Czujnik gazów Grove
- Przewód Grove
