Opis produktu: Grove - czujnik temperatury, wilgotności, ciśnienia i gazu BME680
Moduł z czujnikiem BME680 pozwala na pomiar temperatury, wilgotności, ciśnienia i gazu jednocześnie. Płytka została wyposażona w złącze Grove. Komunikuje się poprzez interfejs I2C lub SPI. Zasilany napięciem od 3,3 V do 5 V.

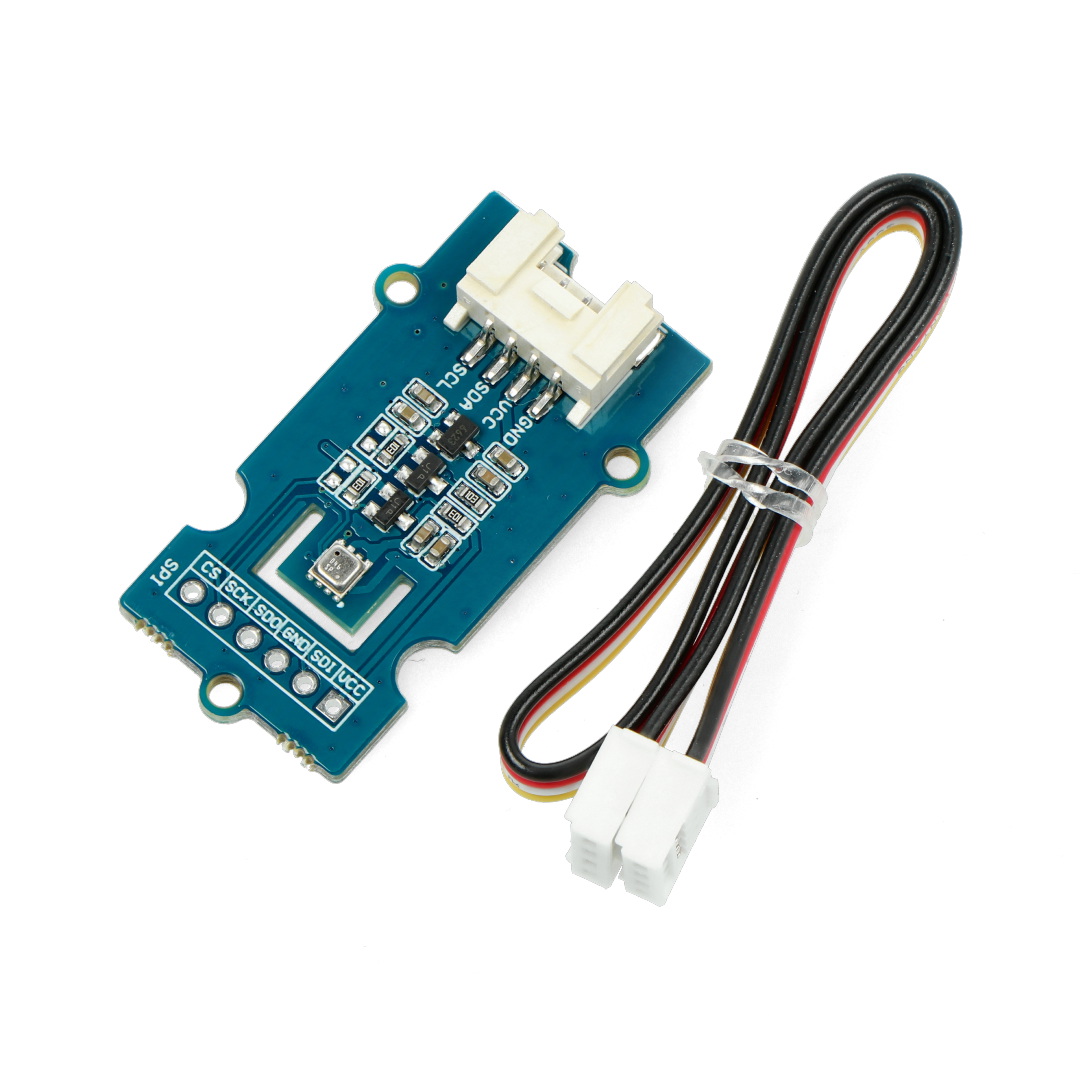

Zestaw zawiera
- Czujnik temperatury, wilgotności, ciśnienia i gazu BME680 I2C/SPI
- Przewód Grove
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika dla Arduino. |
W zestawie przewód połączeniowy Grove.
Specyfikacja czujnika BME680
- Napięcie zasilania: od 3,3 V do 5 V
- Zakresy pomiarów:
- temperatura: od -40°C do 85°C - rozdzielczość 0,01°C
- wilgotność: od 0% do 100% RH - rozdzielczość: 0,008% RH
- ciśnienie: od 300 hPa do 1100 hPa - rozdzielczość: 0,18 hPa
- IAQ (Indoor Air Quality): od 0 do 500 - rozdzielczość 1
- Dokładność pomiarów:
- temperatura: ± 0,5°C (przy 25°C), ± 1°C (od 0°C do 60°C)
- wilgotność: ± 3% RH
- ciśnienie: ± 0,6 hPa
- IAQ: od 0 do 3
- Pomiar gazów:
- etan
- metyl
- etanol
- aceton
- tlenek węgla
- Komunikacja: I2C / SPI
- Adres I2C: 0x76 (domyślny). 0x77 (opcjonalny)
- Wymiary: 40 x 20 x 7 mm
- Masa: 9,1 g
Wyprowadzenia modułu
Moduł z czujnikiem BME680 został wyposażony w złącze Grove, które pozwala w łatwy sposób podłączyć go z nakładką Base Shield. Czujnik komunikuje się za pomocą interfejsu I2C lub SPI.

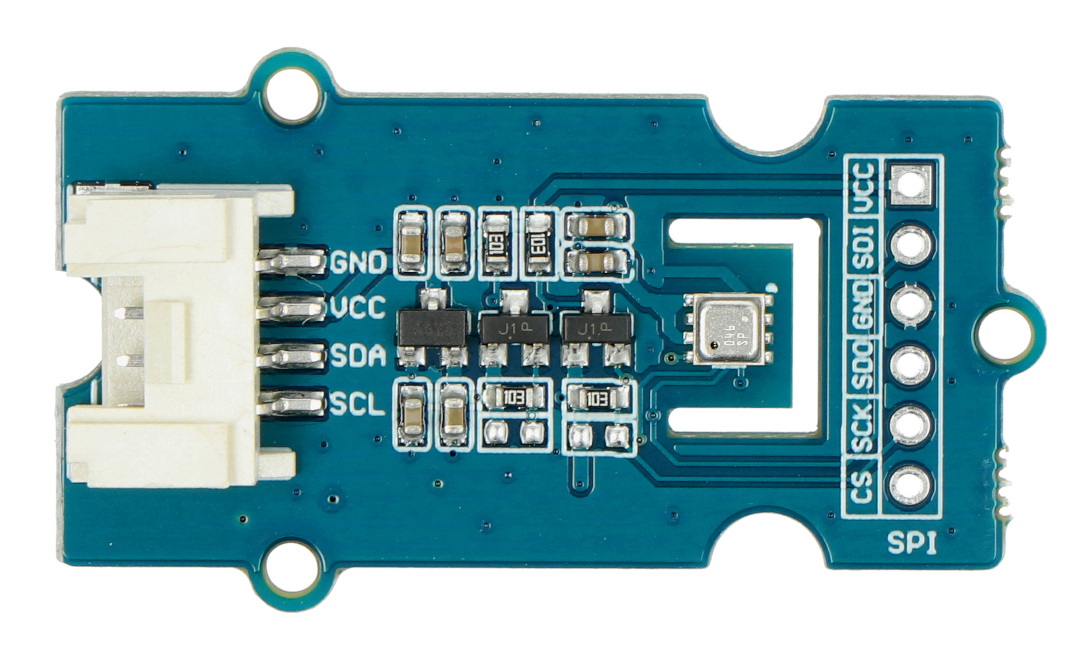

Wyprowadzenia modułu z czujnikiem BME680.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 3,3 V do 5 V. |
| SDA | Pin danych interfejsu I2C. |
| SCL | Pin zegarowy interfejsu I2C. |
| SDI | Szeregowe wejście danych. |
| SDO | Szeregowe wyjście danych. |
| SCK | Pin zegarowy interfejsu szeregowego. |
| CS | Chip Select - aktywowany stanem niskim. |
