Opis produktu: Czujnik tlenku węgla i łatwopalnych gazów MQ-9 - moduł niebieski
Czujnik wykrywa stężenie CO (tlenku węgla) oraz palnych gazów, wynik można uzyskać z pomiaru napięcia na wyjściu analogowym. Układ zasilany jest napięciem 5 V. Pobór prądu to około 150 mA. Posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Raspberry Pi i Arduino.
Specyfikacja czujnika tlenku węgla
- Zasilanie: 5 V
- Pobór prądu: 150 mA
- Typ: półprzewodnikowy
- Wyjścia: analogowe oraz cyfrowe
- Zakres pomiarowy: od 0 do 10 000 ppm
- Temperatura pracy: od -10 do 50 °C
- Wyprowadzenia: złącza goldpin raster 2,54 mm
- Wymiary: 35 x 22 mm
- Posiada otwory montażowe o średnicy: 3,2 mm
Charakterystyki oraz inne szczegółowe informacje znajdują się w dokumentacji czujnika.

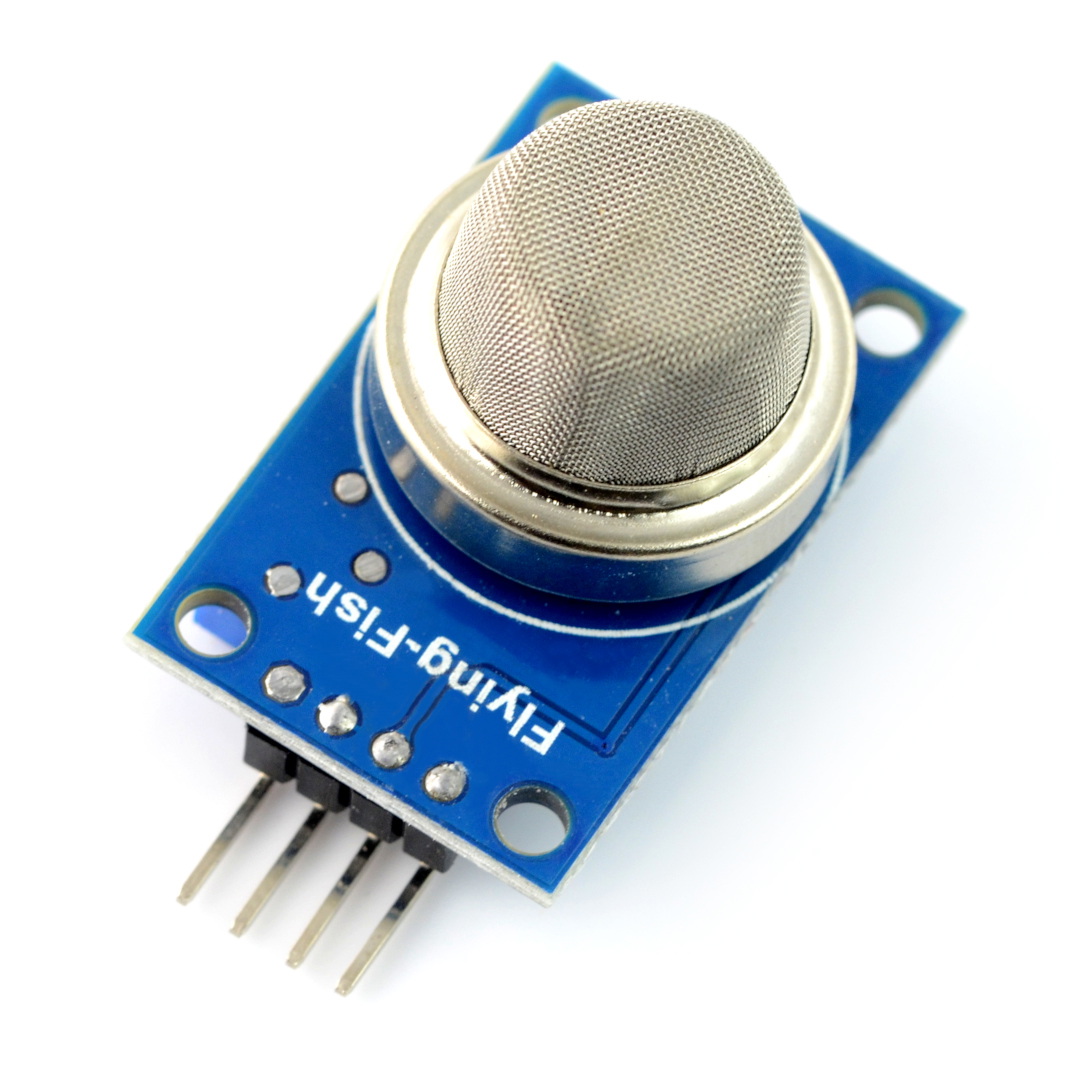

Czujnik tlenku węgla i łatwopalnych gazów MQ-9 - moduł niebieski.
Czujnik tlenku węgla i łatwopalnych gazów MQ-9.Wyjście cyfrowe D0

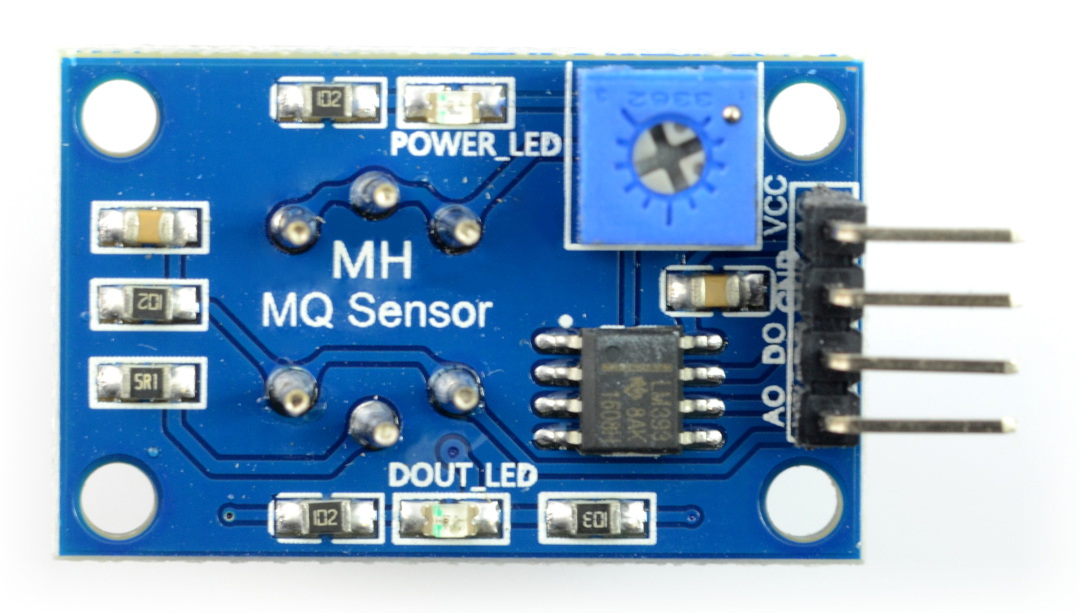

Za pomocą umieszczonego na odwrocie płytki potencjometru ustawiany jest próg, po którego przekroczeniu wyjście D0 przechodzi ze stanu wysokiego w stan niski. Wyprowadzenie D0 można połączyć bezpośrednio z mikrokontrolerem bądź zestawem uruchomieniowym w tym Arduino lub np. z modułem buzzera, który będzie sygnalizował zbyt niski bądź wysoki poziomie niepożądanych gazów w powietrzu.
Wyjście analogowe A0
Czujnik posiada także wyjście analogowe A0, które należy podłączyć do wyprowadzenia przetwornika A/C (wejścia analogowego w Arduino). Pozwoli to mierząc proporcjonalny sygnał napięciowy, dokładniej określić stężenie.
Czujnik tlenku węgla i łatwopalnych gazów MQ-9 - moduł niebieski
Czujnik MQ 9 dokonuje pomiarów stężenia w powietrzu czadu (tlenku węgla) oraz innych niebezpiecznych, palnych gazów. Na płytce czujnika znajduje się fabrycznie przylutowane 4-pinowe złącze goldpin o rastrze wyprowadzeń wynoszącym 2,54 mm. Do funkcjonowania czujnik wymaga zasilania napięciem 5V. Pośród wyprowadzeń, czujnik jest także wyposażony w wyjście cyfrowe oraz wyjście analogowe, dzięki czemu jest bardzo uniwersalny i może współpracować z różnymi płytkami prototypowymi, w tym Arduino i Raspberry Pi.
Czujnik tlenku węgla MQ9 - błyskawiczne ostrzeżenie przed cichym zabójcą
W odróżnieniu od gazu ziemnego oraz gazu ciekłego (propan-butan), który jest używany do opalania pieców gazowych, tlenek węgla jest gazem cięższym od powietrza oraz nie ma zapachu ani smaku. Z tego powodu trudno go wykryć - jedynie mogą u ludzi występować objawy senności, bólu głowy i nudności. Ponadto tlenek węgla utrudnia wymianę tlenu w organizmach żywych, w konsekwencji prowadząc do śmierci przez uduszenie. Moduł czujnika MQ-9 umożliwia zabezpieczenie przed tragicznymi skutkami oddziaływania potencjalnego ulatniania się tego niebezpiecznego gazu. Oprócz możliwości podłączenia sygnalizacji akustycznej i optycznej, możemy do tego czujnika podłączyć również sterowanie elektrozaworem w piecu, aby w przypadku wykrycia obecności czadu w powietrzu samoczynnie odciąć piec od gazociągu.
