Opis produktu: Fermion - czujnik etanolu EtOH - MEMS - 1-500 ppm - DFRobot SEN0569
Czujnik wyprodukowany przez firmę DFRobot przeznaczony do wykrywania etanolu EtOH obecnego w powietrzu. Moduł wykorzystuje technologię MEMS, która nie tylko pozwala na uzyskanie wysoce precyzyjnych pomiarów w zakresie od 1 ppm do 500 ppm, ale także minimalizuje wielkość płytki, zapewnia niewielkie zużycie energii oraz znacząco redukuje wytwarzanie ciepła przez układ. Czujnik może być wykorzystywany do budowy prototypowych alkomatów czy innych aplikacji związanych z wykrywaniem substancji narkotycznych.
Sprawdź także przewodnik użytkownika przygotowany przez producenta.
Fermion - czujnik etanolu EtOH - MEMS - 1-500 ppm - DFRobot SEN0569.
Etanol występuje w niewielkich ilościach w owocach i innych pokarmach roślinnych, wyniku naturalnej fermentacji.
Czym jest etanol i gdzie się znajduje?
Etanol, znany również jako alkohol etylowy (lub po prostu alkohol), to bezbarwna, łatwopalna ciecz o charakterystycznym, alkoholowym zapachu. Jest jednym z najczęściej używanych rozpuszczalników organicznych, a także kluczowym składnikiem napojów alkoholowych takich jak piwo, wino i inne destylaty. Etanol jest produkowany przemysłowo, głównie metodą fermentacji cukrów przez drożdże, może być także wytwarzany syntetycznie przez hydratację etylenu. W przemyśle spożywczym jest stosowany jako konserwant i nośnik aromatów. W farmacji etanol wykorzystuje się jako rozpuszczalnik i środek do dezynfekcji, natomiast w przemyśle kosmetycznym - jako składnik perfum i produktów czyszczących. Etanol pełni również funkcję biopaliwa - etanol paliwowy, dodawany do benzyny przyczynia się do obniżenia emisji zanieczyszczeń. Jest także obecny w atmosferze jako część globalnego cyklu biogeochmicznego, choć jego stężenia są zazwyczaj bardzo niskie.
Sugerowane zastosowanie czujnika
- Budowa alkomatu - na podstawie analizy wydychanego powietrza pozwala zmierzyć zawartość alkoholu znajdującą się we krwi danej osoby
- Monitorowanie środowiska - bada poziom lotnych związków organicznych (LZO) w środowisku
- Kontrola żywności - dokonuje pomiaru emisji EtOH z próbek żywności i określa ich trwałość lub jakość.
Cechy szczególne czujnika
- Posiada zmodernizowany układ MEMS do precyzyjnego pomiaru EtOH.
- Kompaktowe wymiary (13 x 13 x 2,4 mm) pozwalają na łatwą integrację z innymi komponentami projektu.
- Wykazuje niewielkie zużycie energii.
- Zapewnia precyzyjny i stabilny odczyt wartości.
- Posiada wysoką czułość i krótki czas reakcji.
Środki ostrożności podczas użytkowania
- Przed użyciem czujnika usuń z niego folię ochronną.
- Unikaj stosowania go w środowisku, gdzie będzie narażony na wysokie stężenia gazów korozyjnych (takich jak między innymi H2S, SOX, Cl2, HCl).
- Chroń czujnik przed zanieczyszczeniami alkaliami, solami metali alkalicznych i halogenami.
- Unikaj długotrwałego narażenia płytki na niekorzystne warunki (takie jak wysokie temperatury, wysoka wilgotność, duże zanieczyszczenie).
- Nie narażaj modułu na kontakt z wodą.
- Nie narażaj modułu na działanie wibracji, uderzeń i upadków z wysokości.
- Nie testuj modułu w systemach, które wiążą się ze względami bezpieczeństwa osobistego.
Przykładowy schemat połączeń.
Uwaga! Fermion - czujnik etanolu EtOH - MEMS umożliwia wyłącznie pomiary jakościowe.

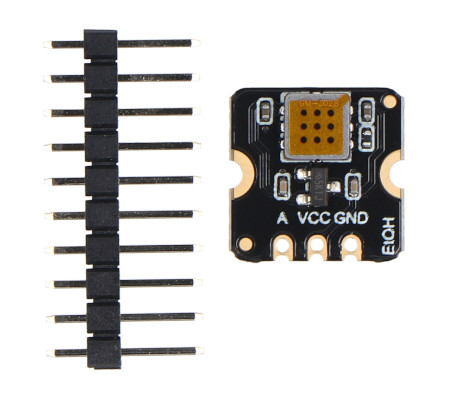

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna czujnika
- Wykrywany gaz: etanol EtOH
- Zakres detekcji: od 1 ppm do 500 ppm
- Napięcie zasilania: od 3,3 V do 5 V DC
- Pobór prądu: < 20 mA
- Sygnał wyjściowy: analogowy
- Czułość: R0 (w powietrzu) / Rs (w 150 ppm NO2) ≥ 3
- Zakres temperatury pracy: od -10°C do 50°C
- Zakres wilgotności pracy: od 15% do 90% RH (bez kondensacji)
- Żywotność: ≥ 5 lat
- Wymiary: 13 x 13 x 2,5 mm
Zawartość zestawu
- Fermion - czujnik etanolu EtOH - MEMS - 1-500 ppm
- Listwa goldpin - raster 2,54 mm
