Opis produktu: Grove - czujnik dymu oraz łatwopalnych gazów - MQ2 - półprzewodnikowy
Moduł z czujnikiem gazu MQ2 zdolny do wykrycia dymu oraz wycieku paliw gazowych jak np. LPG, metan, wodór, butan itd. Czujnik jest kompatybilny z Arduino oraz Raspberry, dzięki zastosowaniu złącza Grove możliwe jest bezpośrednie podłączenie modułu do nakładki Grove-Pi+ oraz Grove Base Shield. Czujnik do komunikacji wykorzystuje interfejs analogowy przez co w celu użycia go z Raspberry konieczne jest wykorzystanie nakładki Grove-Pi+ lub przetwornika ADC. Na płytce znajduje się potencjometr służący do regulacji czułości sensora.
Specyfikacja czujnika dymu oraz łatwopalnych gazów - MQ2
- Napięcie zasilania: 5 V
- Zakres regulacji czułości: od 3 kΩ do 30 kΩ
- Zakres pomiaru: od 300 do 10000 ppm
- Typ: półprzewodnikowy
- Wymiary: 40 x 30 x 20 mm
- Masa: 10,5 g
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika przedstawiający jego podłączenie oraz zaprogramowanie. |
Grove - czujnik dymu oraz łatwopalnych gazów - MQ2 - półprzewodnikowy.
Czujnik dymu oraz łatwopalnych gazów.

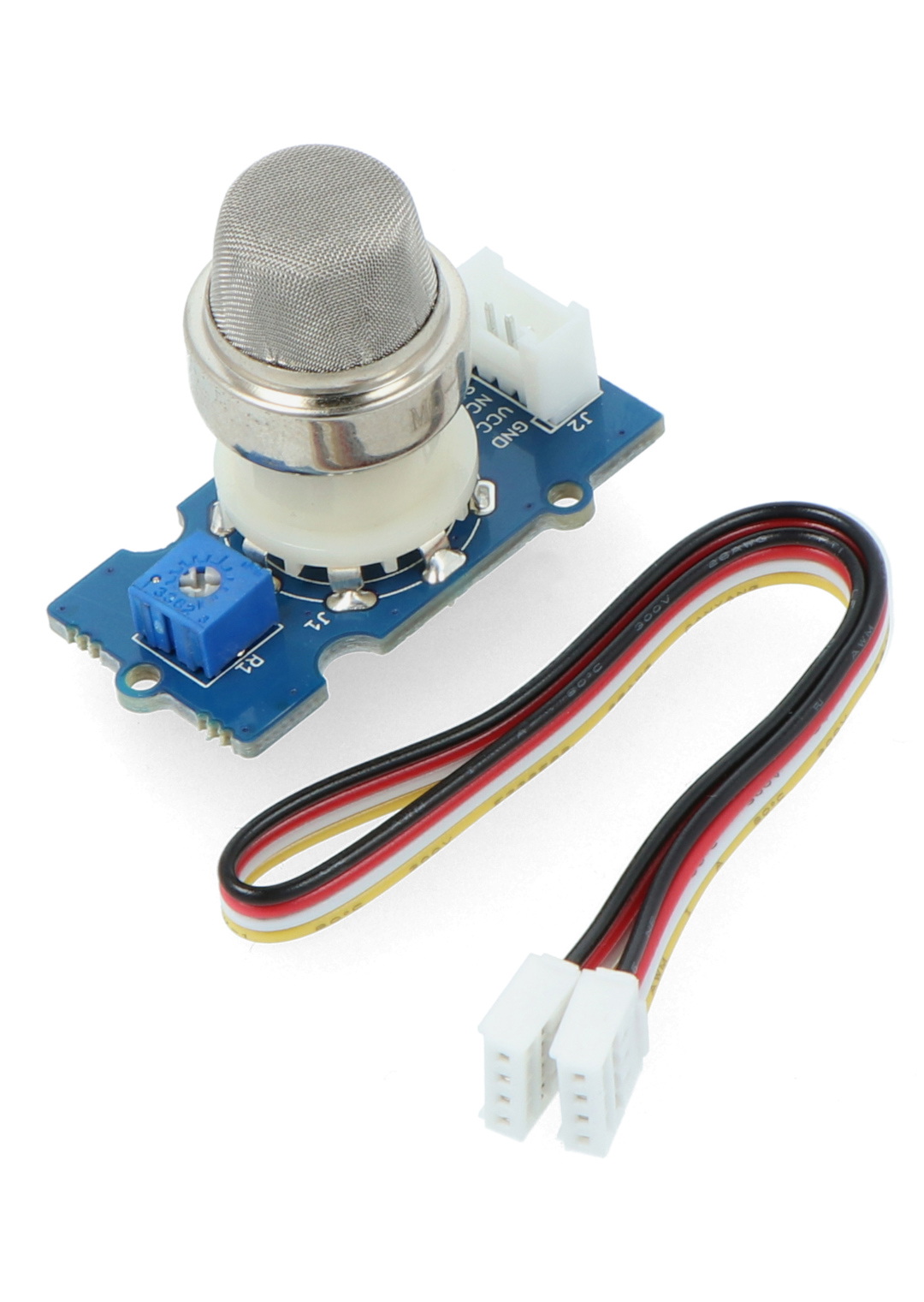

Zestaw zawiera:
- Czujnik gazu MQ2
- Przewód Grove
Podłączenie czujnika dymu oraz łatwopalnych gazów - MQ2

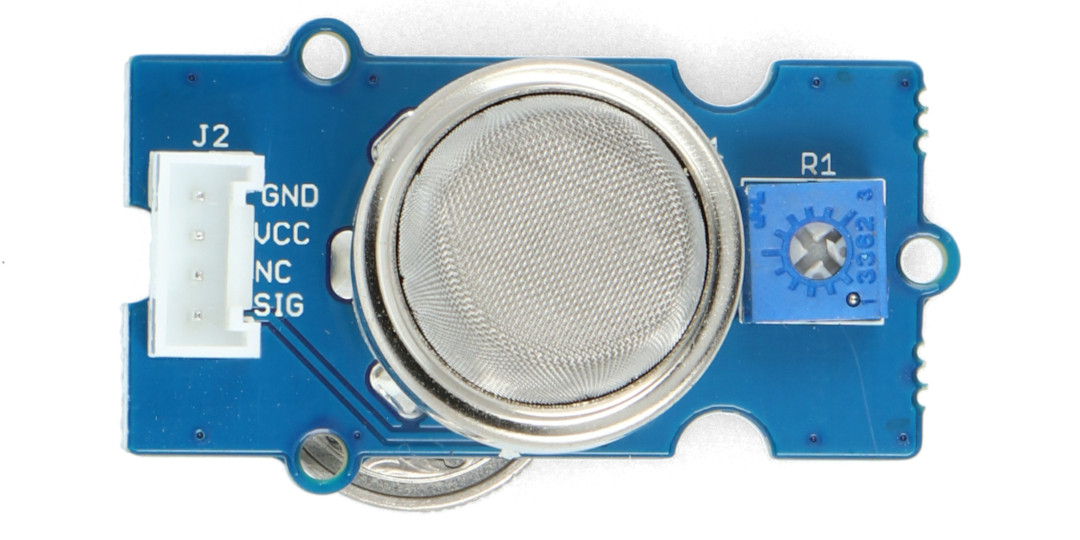

Czujnik zamontowany jest w uchwycie na płytce PCB, która dzięki wbudowanemu złączu Grove pozwala na bezpośrednie podłączenie modułu do Arduino lub Raspberry za pomocą nakładki Grove-Pi+ lub Grove Base Shield. Czujnik komunikuje się przez interfejs analogowy i nie może być użyty z samym Raspberry, konieczne jest wykorzystanie nakładki Grove-Pi+ lub przetwornika ADC.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania wynosi 5 V. |
| NC | Nie podłączone. |
| SIG | Sygnał wyjściowy czujnika. |
