Opis produktu: Fermion - analogowy czujnik gazu NO, NO2, H2 - MEMS MiCS-2714 - DFRobot SEN0441
Analogowy czujnik gazów NO, NO2 oraz H2 wyprodukowany przez DFRobot. Moduł z czujnikiem MEMS MiCS-2714 pozwala mierzyć stężenie wodoru i tlenku azotu. Wykrywa wodór (H2) w zakresie od 1 ppm do 1000 ppm oraz dwutlenek azotu (NO2) w zakresie od 0,05 ppm do 10 ppm. Płytka zasilana jest napięciem 5 V, posiada analogowe wyjście napięciowe oraz aktywujący pin EN, co zapewnia niski pobór energii.

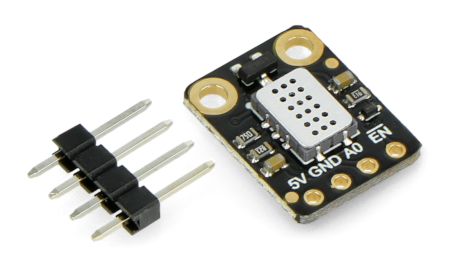

Analogowy czujnik gazu NO, NO2, H2 - MiCS-2714

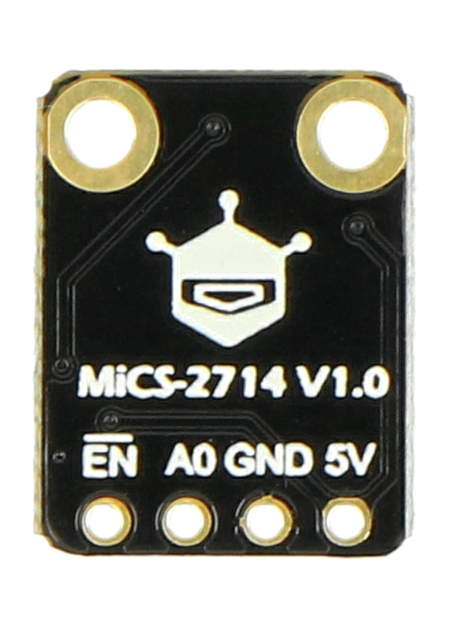

Moudł DFRobot Fermion z czujnikiem gazu.Główne cechy czujnika gazów
- Wykrywa gazy NO, NO2 i H2
- Zintegrowane wzory obliczeniowe dla różnych gazów
- Niski pobór energii
- Interfejs analogowy
- Kompatybilny z mikrokontrolerami 5 V
Zastosowanie czujnika
- Wykrywanie wycieków gazów
- Sprzęt bezpieczeństwa gazowego
- Wykrywanie zanieczyszczeń w powietrzu

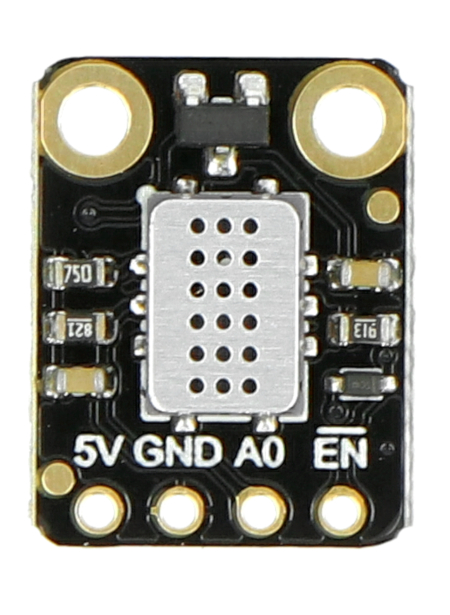

Wyprowadzenia czujnika MiCS-2714
Moduł z czujnikiem MiCS-2714 do komunikacji wykorzystuje interfejs analogowy. Zasilany jest napięciem 5 V. Posiada 4 wyprowadzenia w postaci otworów, do których można wlutować złącze goldpin.
- 5V - napięcie zasilania 5 V
- GND - masa układu
- A0 - wyjście analogowe
- EN - pin włączania / wyłączania (aktywowany stanem niskim)

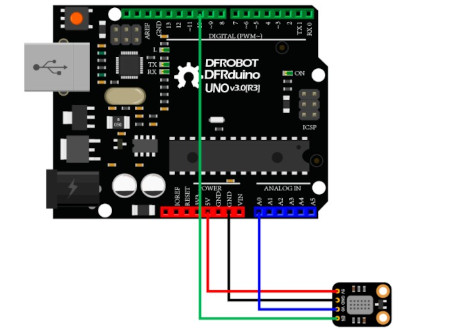

Przykład połączenia czujnika z Arduino.
Fermion - analogowy czujnik gazu NO, NO2, H2 - MEMS MiCS-2714 - DFRobot SEN0441.
Specyfikacja czujnika gazu MiCS-2714
- Wykrywane gazy: H2, NO2, NO
- Napięcie zasilania: od 4,9 V do 5,1 V
- Pobór mocy: 0,45 W
- Sygnał wyjściowy: ilość analogowa
- Zakres pomiarowy:
- H2: od 1 ppm do 1000 ppm
- NO2: od 0,05 ppm do 10 ppm
- Temperatura pracy: od -30°C do 85°C
- Wilgotność pracy: od 5% do 95% RH
- Temperatura przechowywania: od -40°C do 85°C
- Żywotność: powyżej dwóch lat (w powietrzu)
- Średnica otworu montażowego: 2 mm
- Wymiary płytki: 12 x 16 mm
- Masa: 7 g
